首页  >  产品百科  >  691131710004

691131710004

产品分类: 接线板-线至板
厂牌: WURTH

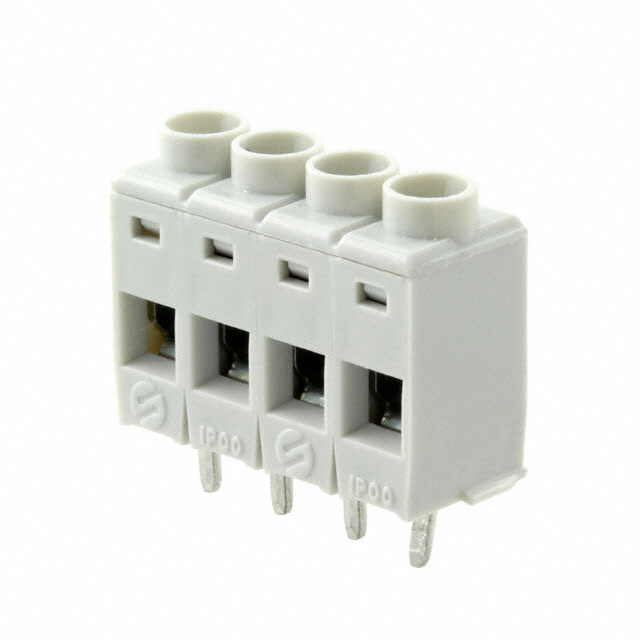

产品描述: Wurth Elektronik PCB端子台 1317系列, 4路, 5mm节距, 通孔安装, 焊接端接, 灰色
供应商型号: ET-3767579
供应商: 海外现货
标准整包数: 1
WURTH 接线板-线至板 691131710004

691131710004概述

    SERIE 1317 - 5.00 MM - HORIZONTAL CABLE ENTRY WITH PRESSURE CLAMP

    产品简介


    SERIE 1317 是一款垂直插装式的电缆连接器,专为电子设备设计。它主要用于电源连接和信号传输,广泛应用于工业自动化、通信设备、医疗设备等领域。该系列产品通过UL和VDE认证,确保了其在各种严苛环境下的可靠性和安全性。

    技术参数


    - 材料:绝缘体采用聚碳酸酯(PC),符合UL94V0阻燃等级;金属外壳为钢/锌镀层,终端螺丝也为钢/锌镀层;线缆护套由铜合金制成,并经镍和锡处理。
    - 电气特性:
    - 电流容量:16A至22A
    - 工作电压:300VAC至450VAC
    - 耐压强度:1,6kV至2,5kV
    - 机械特性:
    - 导线尺寸:固态导线30-12AWG(0.05-3.31mm²);绞合导线30-12AWG(0.05-3.31mm²)
    - 扭矩:4Lb.in(0.5Nm)
    - 剥线长度:6mm
    - 螺丝规格:M2.5
    - 接触电阻:最大20mΩ
    - 操作温度范围:-30°C至+120°C
    - 包装:采用盒子包装,方便运输和存储
    - 环保标准:符合RoHS标准,铅自由

    产品特点和优势


    - 高可靠性:经过严格的UL和VDE认证,适用于各种恶劣环境下的工业应用。
    - 高阻燃性能:聚碳酸酯绝缘体达到UL94V0等级,提高了产品的安全性能。
    - 广泛应用:不仅限于一般电子产品,还能用于对安全和可靠性要求较高的场合,如航空航天、轨道交通等。
    - 易于安装和维护:采用压力钳式电缆入口,安装简单快捷,同时具备良好的机械稳定性。

    应用案例和使用建议


    - 工业自动化设备:常用于工业机器人的电力供应和信号传输,提供稳定的连接解决方案。
    - 通信设备:广泛应用于通信基站、数据中心等场合,确保通信系统的稳定运行。
    - 医疗设备:在医疗设备中的高压电缆连接上表现出色,满足医疗行业的高安全标准。
    使用建议:
    - 在使用前,确保所有电缆的剥线长度一致,避免接触不良。
    - 定期检查连接器是否有磨损或损坏,及时更换以保证设备正常运行。

    兼容性和支持


    - 兼容性:SERIE 1317具有多种接口规格,适用于不同类型的电缆和设备连接。
    - 支持服务:厂商提供详细的安装指南和技术支持,帮助用户快速解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:安装时螺丝拧不紧。
    - 解决方案:检查螺丝规格是否正确,调整剥线长度并确保螺纹无损伤。
    2. 问题:连接器温度过高。
    - 解决方案:检查是否过载,并确认连接器周围有足够的散热空间。
    3. 问题:导线断裂。
    - 解决方案:检查剥线长度是否适当,避免过度弯折导线。

    总结和推荐


    SERIE 1317 连接器凭借其出色的电气和机械性能,在工业自动化、通信和医疗设备等多个领域有着广泛的应用。其高度可靠的性能和丰富的认证证书使其成为市场的优选产品。对于需要高安全性和稳定性的应用场合,我们强烈推荐使用SERIE 1317连接器。

691131710004参数

参数
长*宽*高 20mm(长度)*8.5mm(宽度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 托盘

691131710004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691131710004数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691131710004 691131710004数据手册

691131710004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4311 ¥ 28.9927
10+ $ 2.5013 ¥ 21.1363
50+ $ 2.0835 ¥ 17.6055
100+ $ 1.7064 ¥ 14.4192
200+ $ 1.5513 ¥ 13.1083
400+ $ 1.4117 ¥ 11.9286
库存: 3
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 28.99
直接购买
加入购物车
