865060243005

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 150μF 10V ±20% 2000h@ 105°C 162.5mA@ 120Hz,250mA@ 100kHz SMD 贴片安装 6.6mm*6.6mm*5.5mm
供应商型号: 4257039
供应商: 海外现货
标准整包数: 1

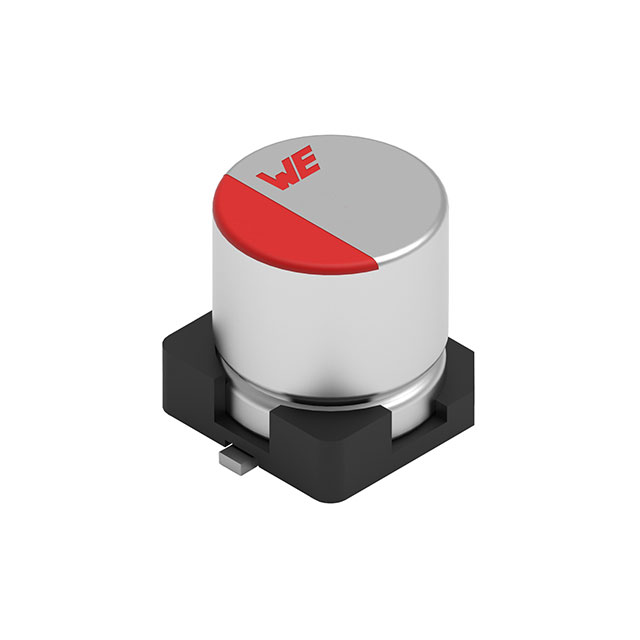

WURTH 铝电解电容 865060243005

865060243005概述


    产品简介


    WCAP-ASLL 铝电解电容器
    类型: 铝电解电容器
    主要功能: 储能、滤波、耦合、旁路
    应用领域: 通用电子设备,包括消费电子产品、工业控制设备、通信设备等

    技术参数


    | 参数 | 规格 |

    | 电容量 | 150 µF |
    | 额定电压 | 10 V (DC) |
    | 泄漏电流 | 0.44 μA |
    | 损耗因子 | 19% |
    | 纹波电流 | 250 mA |
    | 阻抗 | 0.35 Ω |
    | 温度范围 | -55°C 至 +105°C |
    | 工作寿命 | 2000 小时 @ +105°C / 10 V (DC) |

    产品特点和优势


    特点:
    - 大电容量,适合储能和滤波应用
    - 高额定电压,适用于高电压电路
    - 低损耗因子,减少能量损失
    - 高纹波电流能力,适用于高纹波电流的应用环境
    优势:
    - 可靠性高,使用寿命长
    - 性能稳定,适合各种恶劣环境
    - 封装尺寸小,适合紧凑设计

    应用案例和使用建议


    应用案例:
    - 电源电路中的滤波和储能
    - 电机驱动电路中的直流耦合和旁路
    使用建议:
    - 请确保正负极正确安装,避免反接造成损坏
    - 控制工作温度在指定范围内,避免过热导致性能下降
    - 在应用中限制纹波电流不超过规定值,以避免热效应和损伤

    兼容性和支持


    - 该产品适用于表面贴装技术(SMT)组件,且有详细的焊接规范和建议
    - 厂商提供技术支持和售后维护服务,确保用户在使用过程中获得最佳体验

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器过热 | 减少纹波电流,增加散热措施 |
    | 电容量下降 | 更换新的电容器 |
    | 泄漏电流增大 | 检查并调整工作条件,如温度、湿度 |

    总结和推荐


    综合评估:
    - WCAP-ASLL 铝电解电容器具备高性能和高可靠性,适用于多种通用电子设备
    - 适用于需要储能和滤波的场合,特别是在空间有限的设计中表现优异
    - 使用过程中需注意正确的安装方法和工作环境
    推荐:
    - 强烈推荐在需要大电容值和高可靠性要求的项目中使用此电容器。遵循手册中的建议可以确保长期稳定的工作性能。

865060243005参数

参数
电容值 150μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 162.5mA@ 120Hz,250mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 6.6mm*6.6mm*5.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

865060243005厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

865060243005数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 865060243005 865060243005数据手册

865060243005封装设计

查看详情并下载
Symbol
Footprint
3D Model
