691241510004

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2415系列, 4路, 5.08mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: 1910290
供应商: 海外现货
标准整包数: 5

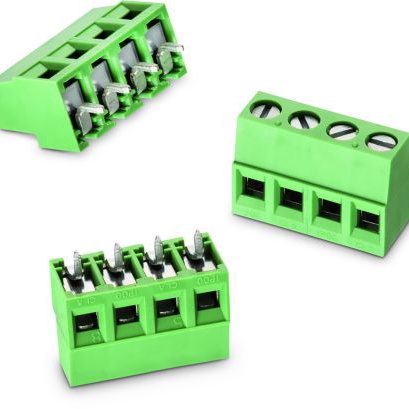

WURTH 接线板-线至板 691241510004

691241510004概述


    产品简介


    SERIE 2415 - 5.08 MM 水平电缆入口带上升笼式端子
    产品类型: 电缆连接器
    主要功能: 提供可靠的电气连接,支持快速安装和拆卸,适用于多种电缆。
    应用领域: 广泛应用于工业控制、电力系统、通信设备及其他需要稳定连接的场合。

    技术参数


    - 材料:
    - 绝缘体:PA6/66
    - 燃烧等级:UL94V0(阻燃)
    - 颜色:绿色
    - 终端螺丝: 钢/锌
    - 导线护套: 黄铜合金/镍+锡
    - 环境条件:
    - 工作温度范围:-30°C 至 +120°C
    - 符合 RoHS 和无铅标准
    - 电气规格:
    - 电流承载能力:14A
    - 工作电压:300VAC/250VAC
    - 耐压:1.6KV/2KV
    - 机械规格:
    - 固态线缆规格:30-14 AWG / 0.05-2.08 mm²
    - 绞线规格:30-14 AWG / 0.05-2.08 mm²
    - 扭矩:4 Lb.In / 0.5 Nm
    - 剥线长度:6 mm
    - 螺丝:M3
    - 节距:5.08 mm
    - 接触电阻:最大20 mΩ
    - 焊接: 符合 JEDEC 铅自由波峰焊接标准
    - 包装: 盒装

    产品特点和优势


    独特的功能和优势:
    - 防火性能: 燃烧等级达到 UL94V0,确保在高温或火灾环境下依然保持结构完整。
    - 广泛的适用温度范围: -30°C 至 +120°C 的工作温度,适合严苛的工作环境。
    - 高可靠性: 能够承受多次插拔而不降低性能,提供稳定的电气连接。
    - 易于操作: 采用上升笼式端子设计,方便快速安装和拆卸。
    - 高标准认证: 符合多项安全标准,如 UL、VDE、RoHS 等,确保产品符合国际规范。
    重要性和市场竞争力:
    - 在工业自动化、通信设备、电力系统等高要求的场合,SERIE 2415 产品能够提供可靠的连接解决方案。
    - 其独特的设计和材料选择使得产品在市场上具有很强的竞争力。

    应用案例和使用建议


    应用案例:
    - 用于工业控制系统中的信号传输。
    - 在电力系统中作为电源连接点。
    使用建议:
    - 在选择电缆时,确保电缆规格符合产品要求,以避免因规格不匹配导致的性能问题。
    - 安装前请确认连接部位清洁干燥,以确保接触良好。
    - 定期检查连接点的稳定性,及时更换损坏的部件,以维持系统的正常运行。

    兼容性和支持


    兼容性:
    - SERIE 2415 产品可与其他标准的电子元器件和设备无缝集成。
    - 适用于多种标准规格的电缆和电线。
    支持和维护:
    - Wurth Elektronik 提供详细的技术支持文档和客户服务。
    - 用户可以通过官方网站获取安装指南、维修手册等资料。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:连接不稳定
    - 解决方法: 检查剥线长度是否合适,确保端子压接紧密。
    - 问题:耐压测试失败
    - 解决方法: 重新检查连接部位是否有损伤,确认螺丝紧固程度。
    - 问题:电流承载能力不足
    - 解决方法: 检查电缆规格是否符合产品要求,确保选用合适的电缆。

    总结和推荐


    综合评估:
    - 优点:
    - 高性能的连接解决方案。
    - 优秀的防火和耐高温性能。
    - 易于安装和维护。
    - 推荐:
    - SERIE 2415 产品因其卓越的性能和广泛的应用场景,在众多工业环境中表现优异。强烈推荐用于需要高可靠性和稳定性连接的应用场合。
    通过本文的详细介绍,相信您已经对 SERIE 2415 产品有了全面的了解。我们建议在选择电子元器件时,考虑其性能、可靠性以及适用性,SERIE 2415 将是您的理想之选。

691241510004参数

参数
长*宽*高 20.32mm(长度)*8.1mm(宽度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691241510004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691241510004数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691241510004 691241510004数据手册

691241510004封装设计

查看详情并下载
Symbol
Footprint
3D Model
