691216400002

产品分类: 接线板-线至板
厂牌: WURTH

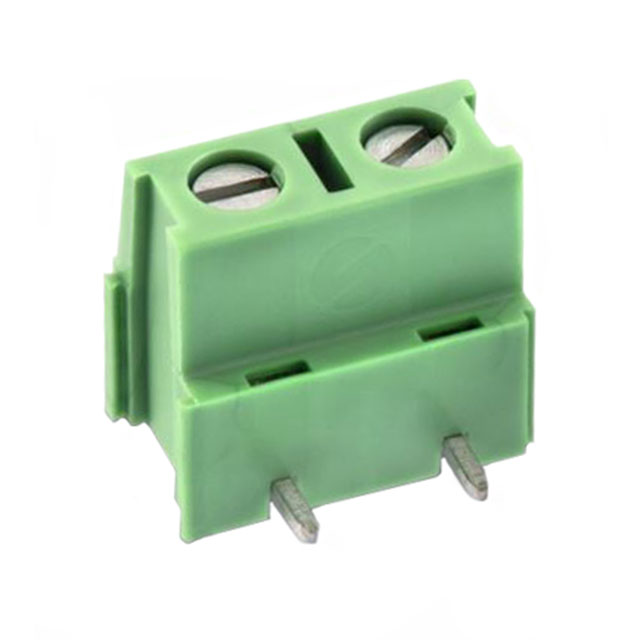

产品描述: Wurth Elektronik PCB端子台 2164系列, 2路, 7.62mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: 3768505
供应商: 海外现货
标准整包数: 1
WURTH 接线板-线至板 691216400002

691216400002概述


    产品简介


    本电子组件专为通用电子产品设计和开发。它属于一种垂直入口带有上升式笼夹的连接器,型号为WR-TBL系列2164。该组件包含两个引脚,每个引脚之间的距离为7.62毫米,总长度为15.24毫米。该产品主要用于一般电子设备中,不适用于那些对安全性和可靠性要求极高的场合,例如航空航天、医疗、公共信息系统等领域。

    技术参数


    - 引脚数:2个
    - 引脚间距(中心):7.62 毫米
    - 总长度:15.24 毫米
    - 额定电流:14至24 安培
    - 工作电压:300至750 伏(交流电)
    - 耐受电压:1分钟内1600至3000 伏(交流电)
    - 接触电阻:小于20 毫欧姆
    - 紧固力矩:0.5 牛顿·米
    - 剥线长度:6 毫米
    - 导线节径比:12至30 AWG (0.05 至 3.31 平方毫米)
    - 螺丝尺寸:M3
    - 工作温度范围:-30°C 至 +120°C
    - 绝缘材料:PA6/66
    - 绝缘阻燃等级:UL94 V-0
    - 绝缘颜色:绿色
    - 接触材料:铜合金
    - 接触电镀层:镍
    - 端子螺丝材料:钢
    - 端子螺丝电镀层:锌
    - 接线保护材料:铜合金,镀锡过镍

    产品特点和优势


    - 安全性高:采用7.62毫米间距设计,确保了良好的电气隔离,减少了短路风险。
    - 可靠性强:耐压测试达到1600到3000伏,接触电阻小于20毫欧姆,保证了稳定性和可靠性。
    - 适用广泛:能够处理14至24安培的电流,适用于多种电子设备和电路。
    - 操作便捷:具备上升式笼夹设计,方便导线的安装和固定,减少了导线脱落的风险。
    - 抗高温能力强:可在-30°C至+120°C的温度范围内正常工作,适用于各种恶劣环境。
    - 阻燃材料:采用UL94 V-0等级的阻燃材料,提高安全性能。

    应用案例和使用建议


    - 工业控制:用于工厂自动化控制系统,确保电路连接的稳定性。
    - 智能家居:适用于智能照明系统和安全系统,提供可靠的电力传输。
    - 通讯设备:可用于通讯设备的电源连接,保障数据传输的安全性。
    - 汽车电子:适合车载音响和其他汽车电子系统,满足汽车级标准。
    使用建议:
    - 正确剥线:剥线长度为6毫米,避免剥线过长导致短路或接触不良。
    - 紧固螺丝:紧固力矩设定为0.5牛顿·米,确保连接稳固且不易松动。
    - 温度管理:在极端温度环境下,注意散热,以保持设备性能稳定。

    兼容性和支持


    - 其他电子元器件的兼容性:建议与Würth Elektronik eiSos GmbH & Co. KG生产的对应产品配套使用,确保最佳性能。
    - 技术支持:如需技术支持,可联系销售工程师或内部销售人员,获取详细的解决方案和建议。

    常见问题与解决方案


    1. 连接不稳定:检查螺丝是否已紧固,确认引脚间距和剥线长度符合标准。
    2. 耐压不足:确认工作电压不超过额定值,进行必要的绝缘检查。
    3. 接触不良:检查是否有灰尘或污垢影响接触面,定期清洁连接器。
    4. 高温下性能下降:确保使用在规定的工作温度范围内,必要时采取额外的散热措施。

    总结和推荐


    总体来说,这款电子连接器凭借其出色的电气特性和可靠性,适用于广泛的工业和消费电子产品中。如果您需要一个稳定可靠、适用于多种应用场景的连接器,这款产品是一个理想的选择。虽然在一些对安全性和可靠性要求极高的应用中可能不是最佳选择,但在一般电子设备中,它的表现非常出色。强烈推荐考虑这款连接器来提升您的设备性能和可靠性。

691216400002参数

参数
长*宽*高 15.24mm*13.8mm*9.8mm
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691216400002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691216400002数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691216400002 691216400002数据手册

691216400002封装设计

查看详情并下载
Symbol
Footprint
3D Model
