686112188822

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1.0mm间距12p单排排针, WR-FPC系列, 垂直
供应商型号: 3373649
供应商: 海外现货
标准整包数: 1

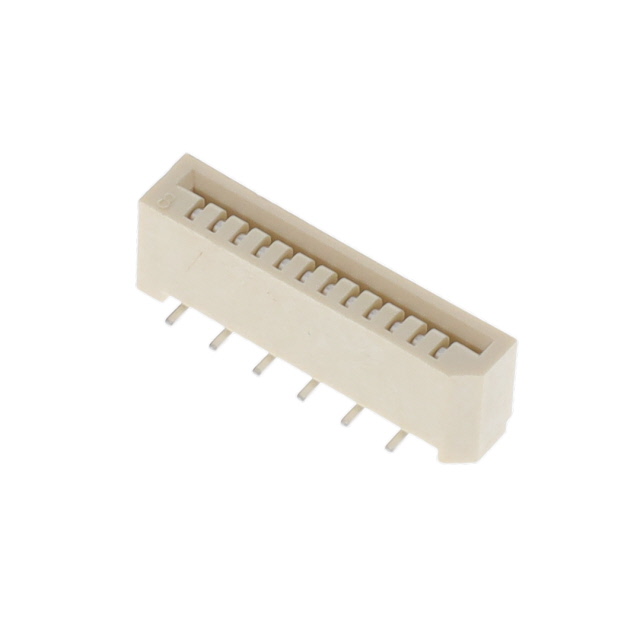

WURTH FFC/FPC连接器 686112188822

686112188822概述

    WR-FPC SMT LIF Vertical Type A Technical Overview

    1. 产品简介


    WR-FPC SMT LIF Vertical Type A 是一款专门设计用于通用电子设备的柔性印刷电路板(FPC)连接器。它主要用于各类电子设备中的信号传输和电源管理,适用于消费电子产品、工业控制设备及通讯设备等多个领域。该产品具有12个引脚,采用垂直安装方式,符合SMT(表面贴装技术)标准。

    2. 技术参数


    以下是该电子元器件的关键技术参数和电气特性:
    - 尺寸:引脚间距(P)为1.00mm;长度(L)为15mm;焊盘尺寸(Pl)为11mm;焊接高度(L1)为13.05mm。
    - 电气特性:额定电流(IR)为1A;工作电压为125V (AC);耐压值为500V (AC,持续1分钟);接触电阻(R)最大为30mΩ;绝缘电阻(RISO)最小为100MΩ。
    - 材料特性:绝缘体材料为液晶聚合物(LCP),具有阻燃等级UL94 V-0;接触材料为磷青铜,电镀层为2.032µm锡覆盖1.27µm镍。
    - 环境要求:工作温度范围为-25°C至+85°C。
    - 耐用性:可进行20万次插拔循环。

    3. 产品特点和优势


    - 高可靠性:通过RoHS认证,符合REACH法规,确保环保无卤素,提升产品在各种环境下的稳定性和安全性。
    - 出色的机械强度:材料选择确保了产品在高频插拔操作下的长期稳定性。
    - 易于安装:采用垂直安装方式,符合SMT工艺要求,便于自动组装。
    - 广泛的兼容性:适合多种应用场合,广泛应用于消费电子、工业控制和通信等领域。

    4. 应用案例和使用建议


    WR-FPC SMT LIF Vertical Type A 在多个场景中表现优异,例如智能手机和平板电脑内部连接器、汽车电子系统中的信号传输组件、医疗设备中的电源管理模块等。使用时建议:
    - 确保在规定的温度范围内使用,避免高温导致的材料老化。
    - 操作时避免反复施加过度力量,以免损坏部件。
    - 使用刷子清洁电路板时,应谨慎操作以防止损坏功能区。

    5. 兼容性和支持


    该产品具有良好的兼容性,可以与其他电子元器件和设备无缝配合。制造商提供全面的技术支持和维护服务,确保用户能够充分利用产品的所有功能。

    6. 常见问题与解决方案


    - Q: 如何处理存储时间超过12个月的产品?
    - A: 不建议存储时间超过12个月,若必须使用,请先手动检查终端是否出现退化现象。

    - Q: 清洗过程是否会损坏组件?
    - A: 应避免使用强力清洗剂,建议使用低腐蚀性溶液,并手动检查是否损伤。
    - Q: 是否需要特殊包装条件?
    - A: 需要遵循特定的包装规格,以确保运输和储存期间的安全性。

    7. 总结和推荐


    综上所述,WR-FPC SMT LIF Vertical Type A 连接器凭借其高可靠性和易于安装的特点,在多个领域都有广泛应用前景。我们强烈推荐此产品给需要高性能连接器解决方案的设计工程师。无论是在消费电子还是工业应用中,这款连接器都能满足需求并提供出色的服务。

686112188822参数

参数
连接器/触头类型 底部
针脚数 12pin
板上高度 5.1mm
触头镀层
扁平柔性类型 FPC
端接 焊盘
间距 1mm
外壳颜色 乳白色
额定电流 1A
通用封装 SMD,P=1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

686112188822厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686112188822数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 686112188822 686112188822数据手册

686112188822封装设计

查看详情并下载
Symbol
Footprint
3D Model
