691304300004

厂牌: WURTH

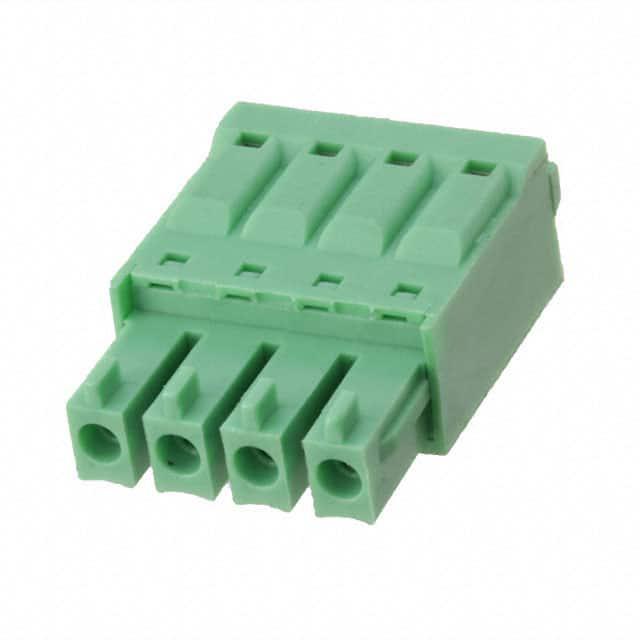

产品描述: Wurth Elektronik 3.81mm间距4p插拔式接线端子 插头, WR-TBL系列, 2.5 kV 交流, 300 V 交流, 焊接, 绿色
供应商型号: ET-3767273
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691304300004

691304300004概述

    # WR-TBL系列 3043型电子元器件技术手册

    产品简介


    概述
    WR-TBL系列3043是一款设计用于一般电子设备的螺纹插头连接器,提供垂直电缆入口,适用于需要可靠电气连接的各种应用场合。这款电子元器件主要用于非高安全要求的设备中,如家用电器、工业控制设备等。
    主要功能
    - 支持多种线缆接入,适应不同类型的电缆连接需求
    - 高可靠性电气连接,确保电路的稳定运行
    - 绿色/橙色绝缘外壳,易于识别和操作
    应用领域
    - 家用电器
    - 工业控制系统
    - 通信设备
    - 计算机外围设备

    技术参数


    | 参数名称 | 参数值 | 单位 |
    |
    | 引脚数量 | 4
    | 插针间距(中间) | 11.43 | mm |
    | 长度 | 15.64 | mm |
    | 电压 | 300 | V (AC) |
    | 耐压 | 2500 | V (AC) |
    | 额定电流 | 12 | A |
    | 接触电阻 | ≤20 | mΩ |
    | 工作温度范围 | -40至+105 | °C |
    | 导体截面(实心导线)| 16至24 AWG
    | 导体截面(实心导线)| 1.31至0.205 | mm² |
    | 导体截面(绞合导线)| 16至24 AWG
    | 导体截面(绞合导线)| 1.31至0.205 | mm² |
    | 尺寸(长) | 15.64 | mm |
    | 尺寸(宽) | 7.8 ±0.30 | mm |
    | 尺寸(厚) | 6.6 ±0.30 | mm |
    | 端子材料 | 铜合金
    | 终端电镀 | 锡镀层
    | 绝缘材料 | PA66
    | 绝缘材料阻燃等级 | UL94 V-0

    产品特点和优势


    独特功能
    - 设计为无螺丝安装,便于快速安装和拆卸
    - 高品质铜合金材料的终端,保证电气连接的可靠性和稳定性
    - 采用锡镀层,增加抗腐蚀性能
    - 防水防尘等级高,适应恶劣环境条件
    市场竞争力
    - 高性能:提供稳定可靠的电气连接,适合高负载应用
    - 易用性:设计简单,安装方便,不需要特殊工具
    - 环保材料:符合RoHS标准,环保无污染

    应用案例和使用建议


    实际应用
    WR-TBL系列3043型连接器常用于家庭电器和小型工业设备中,例如洗衣机、空调系统、工业自动化控制系统等。这类连接器具有较强的抗干扰能力和高耐压能力,能有效防止电磁干扰,提高系统的可靠性。
    使用建议
    - 安装位置选择:尽量避免暴露于高温、潮湿或振动环境中,以延长使用寿命
    - 安装方式:建议在安装前进行适当的电气测试,确保正确连接
    - 维护保养:定期检查连接器是否有损坏或磨损现象,及时更换以保持良好的电气性能

    兼容性和支持


    兼容性
    - 这款连接器设计时已考虑到与其他同类产品的兼容性,因此可以与其他品牌的电线、电缆等配合使用
    - 配套的焊接工艺需遵循Würth Elektronik的技术规范
    厂商支持
    - 联系方式:可通过电话(+49 (0) 79 42 945 - 0)或电子邮件(eiSos@we-online.com)联系厂商获取技术支持
    - 网站资源:所有最新资料和文档均可在官方网站(www.we-online.com)上找到

    常见问题与解决方案


    1. Q: 如何避免连接器的接触电阻过高?
    - A: 确保正确的安装方法和接线工艺,定期检查接触点是否有氧化现象,及时清理
    2. Q: 在何种环境下需要特别注意连接器的保护措施?
    - A: 高温、潮湿、强光照射、强振动等极端环境下,应采取适当的防护措施,避免接触不良导致故障
    3. Q: 连接器是否支持手工清洗?
    - A: 不建议使用强力清洁剂或浸泡在水中清洗,可能导致损坏。建议使用有机酸溶液进行轻柔清洁,且时间不宜过长

    总结和推荐


    评估

    总结


    WR-TBL系列3043型连接器以其高可靠性、高性能和广泛的应用场景,成为市场上性价比较高的产品之一。在使用时需要注意其适用范围及安全注意事项,合理选择安装环境并按照推荐方式进行维护,可有效提升设备的整体性能和寿命。
    是否推荐
    鉴于其出色的性能和良好的市场反馈,我们强烈推荐此产品应用于非高安全标准的电子设备中,尤其是对于需要稳定可靠电气连接的场合。对于有更高安全要求的领域,则需要进一步咨询厂商并进行相应的验证。

691304300004参数

参数
长*宽*高 15.64mm*7.8mm*21.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

691304300004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691304300004数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691304300004 691304300004数据手册

691304300004封装设计

查看详情并下载
Symbol
Footprint
3D Model
