38401203

产品分类: 滤波器配件
厂牌: WURTH

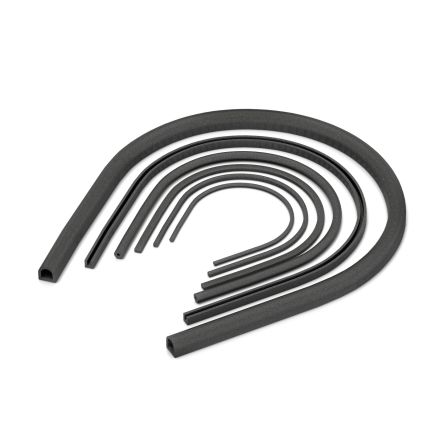

产品描述: 伍尔特 屏蔽条, 1m长x1.91mm宽x3.05mm厚
供应商型号: 3518578
供应商: 海外现货
标准整包数: 1
WURTH 滤波器配件 38401203

38401203概述

    电子元器件产品技术手册:WE-EGS EMI Elastomer Gasket

    产品简介


    WE-EGS EMI Elastomer Gasket(EMI电磁屏蔽垫) 是一种专为一般电子设备设计和制造的高性能产品。该产品主要用于防止电磁干扰,确保电子设备在运行过程中不会受到外部电磁波的影响,从而保障设备的稳定性和可靠性。它广泛应用于消费电子、通信设备、汽车电子等多个领域。

    技术参数


    - 尺寸:1000.0 ± 0.2 mm(按比例1:10),3.05 ± 0.15 mm(按比例2:1)
    - 材料属性:导电填料材料为镍镀石墨,橡胶材料为硅胶
    - 电气属性:
    - 表面电阻:RS ≤ 0.05 Ω
    - 推荐压缩高度:1.528 mm 至 1.337 mm
    - 认证:
    - 符合RoHS标准
    - 符合REACH标准
    - 无卤素材料
    - 工作温度范围:-55°C 至 +160°C
    - 存储条件:储存温度<40°C,相对湿度<75%RH
    - 湿度敏感等级:1级

    产品特点和优势


    1. 高导电性:通过采用镍镀石墨作为导电填料材料,提供了出色的电磁屏蔽效果。
    2. 耐温性强:能够在-55°C至+160°C的宽泛温度范围内稳定工作。
    3. 良好的压缩性能:能够适应不同的安装环境,提供稳定的屏蔽效果。
    4. 环保材料:符合RoHS、REACH等环保标准,无卤素材料,安全可靠。
    5. 低表面电阻:表面电阻≤0.05Ω,确保了高效的电磁屏蔽能力。

    应用案例和使用建议


    应用案例:这款EMI电磁屏蔽垫被广泛应用于各种电子设备中,例如手机、电脑、车载电子设备等。它可以有效地隔离外部电磁干扰,提高设备的整体性能和稳定性。
    使用建议:
    1. 正确安装:确保屏蔽垫紧密贴合安装表面,以获得最佳的屏蔽效果。
    2. 避免过热:长时间工作时注意散热,确保工作温度不超过最高限定值。
    3. 定期检查:建议在产品使用过程中定期进行检查,确保屏蔽效果未受影响。

    兼容性和支持


    - 兼容性:适用于各种标准接口和连接方式。
    - 技术支持:Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持,包括设计咨询、售后维护等服务。

    常见问题与解决方案


    1. 问题:安装过程中如何避免损坏?
    - 解决方案:小心轻放,确保安装过程平稳进行。
    2. 问题:长期存放会影响性能吗?
    - 解决方案:建议在12个月内使用,确保产品性能不受影响。
    3. 问题:出现接触不良怎么办?
    - 解决方案:重新检查安装表面的平整度,必要时进行清洁处理。

    总结和推荐


    总体而言,WE-EGS EMI Elastomer Gasket是一款性能优异的电子元器件产品,特别适合于需要高效电磁屏蔽的应用场合。它具有出色的导电性和耐温性,且在各种环境下都能保持稳定的屏蔽效果。建议在对电磁干扰要求较高的设备中使用此产品。如果您需要进一步的技术支持或定制化需求,请联系Würth Elektronik eiSos GmbH & Co. KG的技术团队。

38401203参数

参数
长*宽*高 100cm(长度)*1.91mm(宽度)
包装方式 袋装

38401203厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

38401203数据手册

厂牌 PDF简要描述 下载
WURTH 滤波器配件 WURTH 38401203 38401203数据手册

38401203封装设计

查看详情并下载
Symbol
Footprint
3D Model
