60626021110320

产品分类: 同轴连接器(RF)
厂牌: WURTH

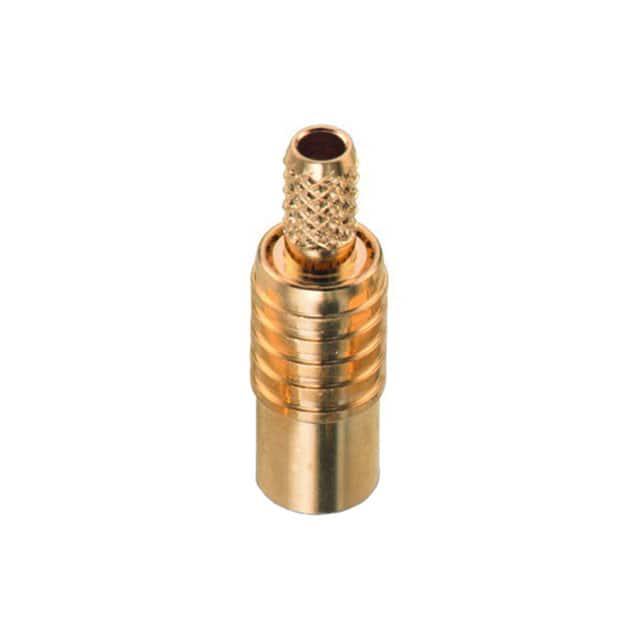

产品描述: Wurth Elektronik MCX连接器母头 同轴连接器, WR-MCX系列, 电缆安装, 50Ω阻抗, 压接端接, 用于RG174,RG188A,RG316线
供应商型号: 732-14156-ND
供应商: Digi-Key
标准整包数: 1
WURTH 同轴连接器(RF) 60626021110320

60626021110320概述

    WR-MCX MCX Straight Jack 技术手册解析

    产品简介


    产品名称:WR-MCX MCX Straight Jack
    制造商:Würth Elektronik eiSos GmbH & Co. KG
    业务单元:EMC & Inductive Solutions
    订货代码:60626021110320
    用途:适用于柔性电缆(RG174/RG316/RG188)的连接器,用于通用电子设备。不适用于需要极高安全标准和可靠性的设备。

    技术参数


    - 外形尺寸(单位:毫米)
    - Ø3.9
    - Ø0.6
    - Ø0.96
    - Ø1.7
    - Ø2.7
    - Ø15.46
    - 4.45
    - 6.6
    - 9.5
    - 4.5
    - 连接器类型:MCX
    - 接口标准:IEC 61169-36
    - 接触材料:中心接触材料为铍铜,镀金(最低0.076μm镍基)
    - 绝缘材料:PTFE(聚四氟乙烯),颜色为白色
    - 工作温度范围:-55°C 至 +155°C
    - 阻抗:50Ω(直流至6GHz)
    - 频率范围:直流至6GHz
    - 电压驻波比(VSWR):最大1.3(直流至6GHz)
    - 插入损耗(IL):最大0.25dB(直流至6GHz)
    - 绝缘电阻(RISO):最小1000 MΩ(500V直流,在120秒内)
    - 接触电阻:
    - 初始值(中心接触):最大5mΩ
    - 初始值(外接触):最大2.5mΩ
    - 测试后(中心接触):最大15mΩ
    - 测试后(外接触):最大7.5mΩ
    - 耐压:最小750V RMS(交流500V在60秒内)

    产品特点和优势


    - 高度集成化设计:适用于多种柔性电缆(RG174/RG316/RG188)的连接。
    - 高可靠性:符合RoHS、REACH等环保标准。
    - 宽温范围:可在极端环境下稳定工作,温度范围为-55°C 至 +155°C。
    - 低插入损耗和高阻抗匹配:确保信号传输质量。

    应用案例和使用建议


    - 典型应用:应用于通信设备、医疗设备、工业自动化等。
    - 使用建议:
    - 在安装前应确保电缆剥线长度正确(建议长度2mm至9.9mm)。
    - 连接时应注意施力均匀,避免过度操作导致损坏。
    - 避免直接机械冲击,如重叠的PCB板。

    兼容性和支持


    - 兼容性:与同系列的产品兼容。
    - 技术支持:Würth Elektronik提供详细的技术支持和维护服务。建议访问官方网站获取详细的组装说明和预防措施指南。

    常见问题与解决方案


    - Q1:连接器在低温下不能正常工作。
    A1:检查连接器是否在规定的温度范围内(-55°C 至 +155°C)。
    - Q2:长时间储存后出现焊接不良。
    A2:应确保在发货后的12个月内使用,存储条件应符合DIN EN 61760-2标准。
    - Q3:清洁过程中组件变形。
    A3:使用无刷清洗剂进行清洁,避免使用刷子。

    总结和推荐


    综合评估:WR-MCX MCX Straight Jack是一款高度集成化的连接器,具有高可靠性、宽温范围和优良的信号传输性能。适合在各种恶劣环境中使用。但需要注意的是,该产品不适合在需要极高安全标准的应用中使用。总体来说,推荐在普通电子设备中使用该产品。
    通过本文的技术手册解析,用户可以更好地理解WR-MCX MCX Straight Jack的特点和应用,合理选择并使用该产品。

60626021110320参数

参数
触头端接 压接
类型 Female Socket,Jack,Snap-On
阻抗 50Ω
外壳颜色 金色
最大频率 6GHz
紧固类型 -
端口数 1
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

60626021110320厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

60626021110320数据手册

厂牌 PDF简要描述 下载
WURTH 同轴连接器(RF) WURTH 60626021110320 60626021110320数据手册

60626021110320封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0336 ¥ 42.1249
25+ $ 4.5631 ¥ 38.1875
50+ $ 4.2804 ¥ 35.8219
100+ $ 3.9967 ¥ 33.4476
250+ $ 3.714 ¥ 31.0819
500+ $ 3.1469 ¥ 26.3352
库存: 12
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.12
