434121050816

产品分类: 轻触开关
厂牌: WURTH
产品描述: Wurth Elektronik 轻触开关, 焊接接端, 尺寸 6 x 3.5 x 5mm, 表面, 单刀单掷
供应商型号: 732-7048-1-ND
供应商: Digi-Key
标准整包数: 1

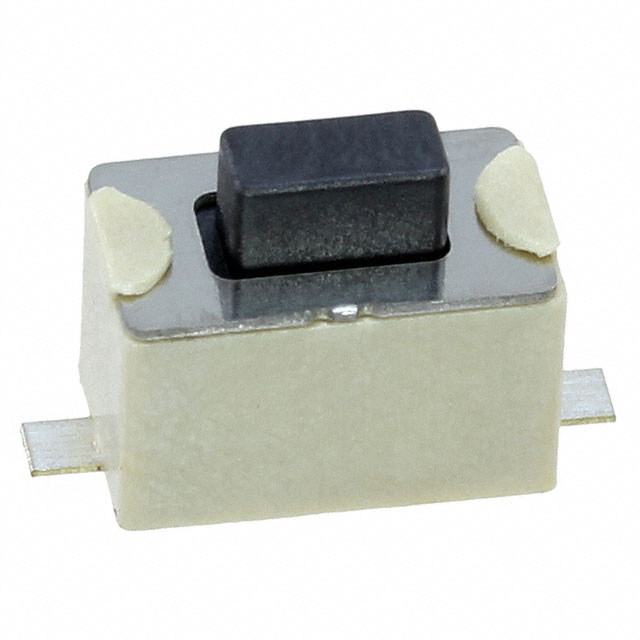

WURTH 轻触开关 434121050816

434121050816概述

    WS-TASV SMT Tact Switch 技术手册

    1. 产品简介


    WS-TASV 是一种表面贴装(SMT)轻触开关,主要用于一般电子设备。这款开关具有小型化的尺寸设计,适用于多种消费电子、工业控制和通信设备中。其设计目的是提供稳定的机械操作和可靠的电气连接,以满足不同应用场景的需求。

    2. 技术参数


    - 尺寸:6.0 mm x 3.5 mm
    - 高度:5 mm
    - 推荐焊盘图案:9.0 mm(长度)
    - 电气特性:
    - 额定电流:50 mA
    - 额定电压:12 V(DC)
    - 接触电阻:初始时最大100 mΩ,寿命测试后最大1 Ω
    - 绝缘电阻:最小100 MΩ(500 V DC)
    - 耐压:250 V(AC)1分钟
    - 弹跳时间:最大10 ms
    - 机械特性:
    - 操作力:160 g ±50 g
    - 电气寿命:50 mA/12 V (DC) 50,000次循环
    - 行程:0.25 mm ±0.1 mm
    - 工作环境:
    - 工作温度范围:-40°C 到 +85°C
    - 存储条件:温度< 40°C,湿度< 75% RH

    3. 产品特点和优势


    - 高可靠性:经过严格的电气和机械寿命测试,确保长期稳定运行。
    - 小型化设计:紧凑的6.0 x 3.5 mm尺寸,适合各种空间受限的应用。
    - 耐用材料:不锈钢盖板和触点,增强耐腐蚀性,提高使用寿命。
    - 低接触电阻:初始接触电阻小于100 mΩ,保证稳定的电气连接。
    - 快速响应:弹跳时间短,适合需要快速响应的应用。

    4. 应用案例和使用建议


    - 消费电子:适用于遥控器、游戏控制器等需要可靠按键输入的设备。
    - 工业控制:用于自动化设备中的控制面板,实现精准操作。
    - 通信设备:可用于手机、平板电脑等便携设备,提升用户体验。
    使用建议:
    - 确保操作力适中,避免长时间用力按压导致损坏。
    - 安装时应考虑温度上升对组件的影响,确保不超过最大允许温度。

    5. 兼容性和支持


    - 兼容性:可与大多数标准SMT焊接工艺兼容,确保良好的安装可靠性。
    - 技术支持:厂商提供详细的技术文档和指导,帮助客户顺利完成设计和生产过程。

    6. 常见问题与解决方案


    - 问题:接触电阻增大
    - 解决方案:检查焊接质量和焊接工艺,确保良好的电气连接。

    - 问题:开关弹跳时间过长
    - 解决方案:确保操作力适中,避免频繁超负荷操作。

    7. 总结和推荐


    WS-TASV SMT轻触开关以其高可靠性、耐用材料和紧凑设计,成为众多应用场景的理想选择。它能够为消费电子、工业控制和通信设备提供稳定可靠的按键输入解决方案。建议在高可靠性和稳定性要求较高的应用中使用此产品。
    总之,WS-TASV是一款值得推荐的产品,无论是在性能还是可靠性方面都表现出色。

434121050816参数

参数
执行器高度 5mm
执行器行程 250μm
机械寿命 50000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
长*宽*高 6mm*3.5mm*5mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

434121050816厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

434121050816数据手册

厂牌 PDF简要描述 下载
WURTH 轻触开关 WURTH 434121050816 434121050816数据手册

434121050816封装设计

查看详情并下载
Symbol
Footprint
3D Model
