691363310003

厂牌: WURTH
产品描述: Wurth Elektronik 3.81mm间距3p插拔式接线端子 插头, 3633系列, 1.6 kV, 焊接, 绿色
供应商型号: 3767503
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691363310003

691363310003概述


    产品简介


    基本介绍

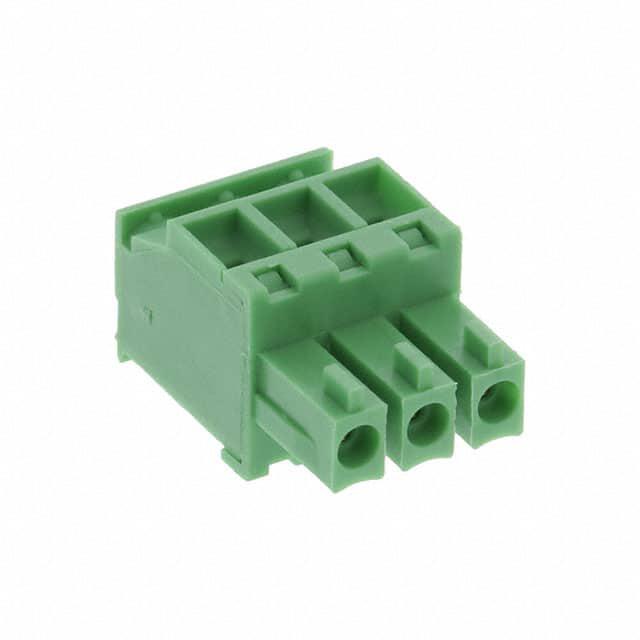

    本文将介绍一款名为SERIE 3633的电子元器件,这是一款具有水平电缆入口插头的产品,适用于多种电子设备。该插头带有一个位于电线侧的挂钩,适合安装在WR-TBL上。它主要用于连接电线到电路板或其他电子组件。

    技术参数


    - 材料
    - 绝缘体:PA 66
    - 阻燃等级:UL94-V0
    - 颜色:绿色
    - 金属外壳:黄铜(CuZn)
    - 端子螺钉:镀锌钢
    - 端子螺钉槽型:"-"
    - 电线护罩:PhBz 镀锡
    - 环境
    - 工作温度范围:-40°C 至 105°C
    - 合规性:无铅,符合RoHS标准
    - 电气特性
    - 电流等级:8 A - 10.5 A
    - 工作电压:300 VAC
    - 耐压值:1.6 kV - 2.5 kV
    - 接触电阻:最大20毫欧
    - 机械特性
    - 固线:28-16 AWG / 0.081-1.31 mm²
    - 扭矩:1.7 Lb-In / 0.2 Nm
    - 剥线长度:6-7 mm
    - 螺丝:M2.0
    - 节距:3.81 mm
    - 包装
    - 包装方式:箱装
    - 尺寸
    - A = (PIN数 - 1) x 节距
    - B = PIN数 x 节距

    产品特点和优势


    这款SERIE 3633插头具备以下特点和优势:
    - 高阻燃性,通过UL94-V0认证,确保在恶劣环境下的安全性能。
    - 采用耐用的黄铜外壳和镀锡端子螺钉,提供长期可靠的连接性能。
    - 支持广泛的温度范围(-40°C至105°C),适用于各种极端环境。
    - 较低的接触电阻(最大20毫欧)确保高效电能传输。
    - 易于安装和拆卸,提供良好的机械强度和稳定性。

    应用案例和使用建议


    应用案例
    该产品广泛应用于各种电子设备,如工业控制面板、医疗设备、通信设备等。例如,在某些工业控制面板中,它可以用于连接电源线路,保证设备的正常运行。
    使用建议
    为了最大化该插头的性能和寿命,请注意以下几点:
    - 在安装过程中,务必遵循正确的剥线长度(6-7mm),以确保稳定且可靠的连接。
    - 定期检查并清洁接点,确保良好的导电性能。
    - 对于高安全性要求的应用场合,建议在使用前进行充分的可靠性测试。

    兼容性和支持


    该产品适用于大多数标准电气接口,并且与其他品牌的标准电线兼容。厂商提供了详细的技术文档和支持服务,帮助用户正确安装和维护产品。此外,Wurth Elektronik还提供了专业的客户服务和技术支持团队,以应对用户在使用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 问题:如何正确剥线?
    - 解决方法:确保剥线长度在6-7mm之间,使用专用剥线工具以防止损伤电线。

    2. 问题:如何确保接触良好?
    - 解决方法:定期检查并清洁接点,确保没有灰尘或杂质影响导电性能。

    3. 问题:如何提高耐久性?
    - 解决方法:避免频繁插拔,定期进行检查和维护。

    总结和推荐


    综上所述,SERIE 3633插头是一款性能卓越、安全可靠的电子元件。其坚固耐用的设计、广泛的温度适应性和优秀的电气特性使其成为多种应用场景的理想选择。我们强烈推荐这一产品给需要高质量连接解决方案的用户。
    请注意,在某些特定应用领域(如航空航天、核能控制、汽车制造等)使用时,务必先咨询制造商以获得书面批准,确保满足相关领域的特殊安全要求。

691363310003参数

参数
长*宽*高 11.43mm(长度)*19.1mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

691363310003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691363310003数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691363310003 691363310003数据手册

691363310003封装设计

查看详情并下载
Symbol
Footprint
3D Model
