首页  >  产品百科  >  784373460100

784373460100

产品分类:
厂牌: WURTH
产品描述: 3.7A 10μH ±20% 7030 6.95mm(长度)*2.8mm(高度)
供应商型号: 4558652
供应商: 海外现货
标准整包数: 1

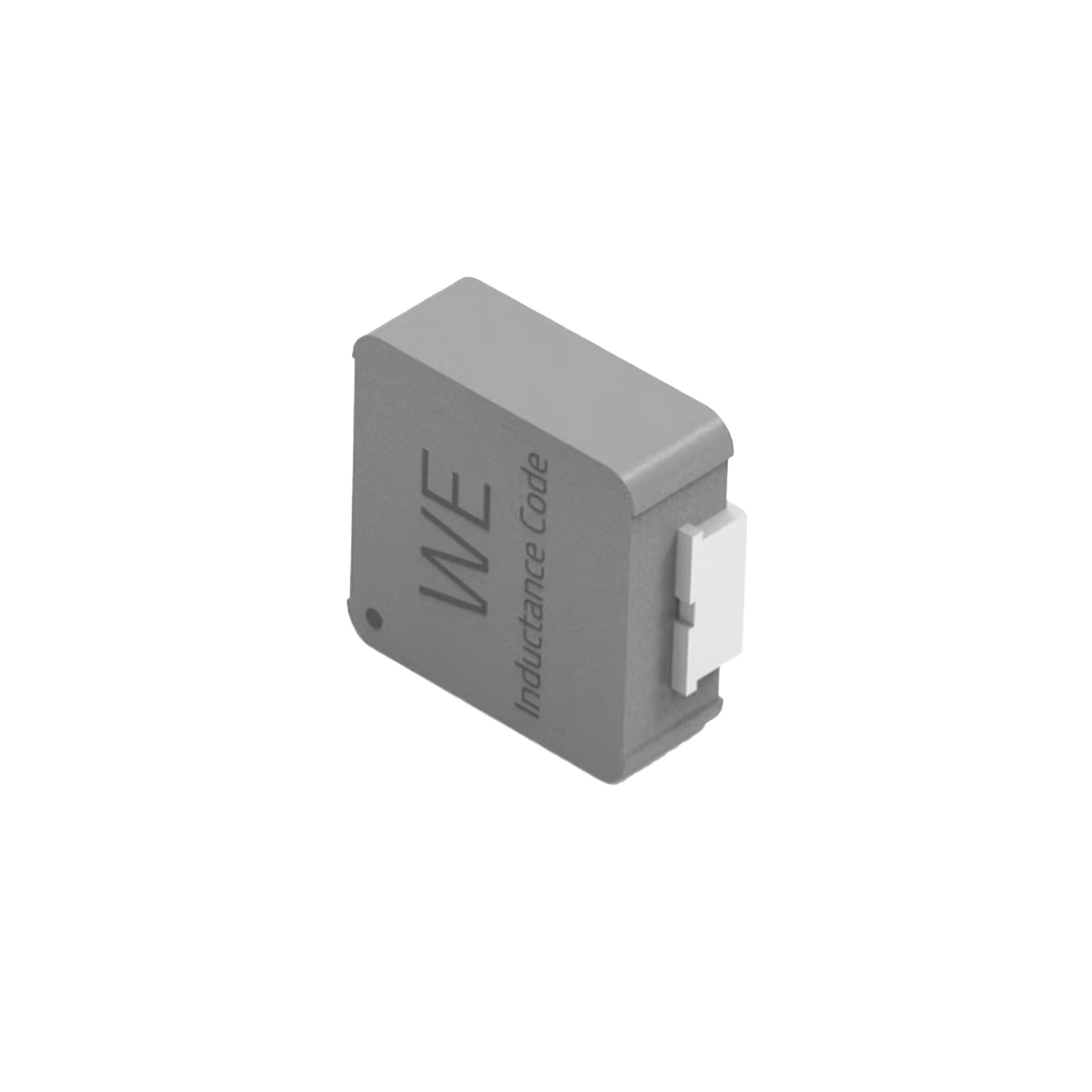

WURTH  784373460100

784373460100概述


    产品简介


    WE-LHCA SMT 高电流电感器是一款专为通用电子设备设计的表面贴装电感器。它主要用于存储能量、过滤电流波动和提供磁通量路径。其主要功能包括稳定电流、减少电磁干扰(EMI)以及在电源转换电路中起到关键作用。这类电感器广泛应用于电源管理、LED照明、通信设备、汽车电子等领域。

    技术参数


    | 参数 | 规格 |

    | 尺寸(公差) | 6.6±0.3 x 2.0±0.05 x 1.7±0.3 mm,6.95±0.35 x 3.0±0.3 x 3.6±0.05 mm |
    | 推荐焊盘尺寸(比例) | 2.55 x 4.0 x 5.85 mm,比例为3:1 |
    | 标记 | L-Code 100(电感代码) |
    | 额定电流(标准电流) | IRP,40K:ΔT = 40 K时,最大3.7 A |
    | 饱和电流(典型值) | ISAT:|ΔL/L| < 30%时,典型值为6 A |
    | 直流电阻(典型值) | RDC@20°C:典型值为61 mΩ,最大值为72 mΩ |
    | 自谐振频率(典型值) | fres:典型值为14.1 MHz |
    | 环境温度范围 | 工作温度:-55°C至+155°C |
    | 存储条件 | <40°C,<75% RH |

    产品特点和优势


    1. 高电流承载能力:能够处理高达3.7 A的电流,适合需要大电流的电源管理电路。
    2. 低直流电阻:典型值仅为61 mΩ,确保高效的电流传输和较低的功率损耗。
    3. 自谐振频率高:典型值达到14.1 MHz,有助于减少高频噪声。
    4. 良好的温升性能:能够在40 K的温度升高下正常工作,适用于多种恶劣环境。
    5. 符合多项安全标准:RoHS、REACH、无卤素认证,保证环保且符合国际安全标准。

    应用案例和使用建议


    应用场景:电源模块、开关电源、LED驱动电路、汽车电子控制单元等。在这些应用中,电感器的主要任务是稳定电流并滤除纹波电压。
    使用建议:
    1. 焊接工艺:建议使用指定的焊接曲线,以避免损坏电感器。
    2. 清洁工艺:避免使用可能损害绝缘层的清洗剂,可以考虑手工检查清洗后的状态。
    3. 温升监测:确保电感器的温度不会超过最高额定值,可以通过外部散热措施来控制。

    兼容性和支持


    兼容性:WE-LHCA系列电感器与大多数常见的PCB制造工艺兼容,但用户应根据具体应用要求选择合适的材料。
    支持和服务:Würth Elektronik eiSos提供详细的技术文档、免费样品申请和售后服务,以确保客户的顺利集成。

    常见问题与解决方案


    1. Q:如何确定焊接曲线?
    - A:建议遵循IPC/JEDEC J-STD-020E规范,确保焊接过程的安全性和可靠性。
    2. Q:是否需要特殊清洗工艺?
    - A:避免使用含有强腐蚀性的清洗剂,推荐手工检查清洗后的效果。
    3. Q:存储时间过长会对电感器造成影响吗?
    - A:建议不超过12个月,以免终端出现老化现象,导致焊接不良。

    总结和推荐


    综上所述,WE-LHCA SMT 高电流电感器凭借其出色的电流承载能力和低功耗特性,在众多应用场景中表现出色。我们强烈推荐使用该产品,尤其是在需要高效率和高性能的电源管理电路中。该产品已通过严格的质量测试,符合多项国际安全标准,具有广泛的适用性和可靠的性能表现。

784373460100参数

参数
额定电流 3.7A
Q值 -
测试频率 -
电感值 10μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) -
长*宽*高 6.95mm(长度)*2.8mm(高度)
通用封装 7030
应用等级 汽车级
包装方式 卷带包装

784373460100厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

784373460100数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 784373460100 784373460100数据手册

784373460100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.8144
50+ ¥ 15.6934
100+ ¥ 15.4132
250+ ¥ 15.4132
500+ ¥ 15.133
1000+ ¥ 15.133
5000+ ¥ 15.133
10000+ ¥ 15.133
库存: 475
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.81
直接购买
加入购物车
