691304300003

厂牌: WURTH
产品描述: Wurth Elektronik 3.81mm间距3p插拔式接线端子 插头, WR-TBL系列, 2.5 kV 交流, 300 V 交流, 焊接, 绿色
供应商型号: 3767272
供应商: 海外现货
标准整包数: 1

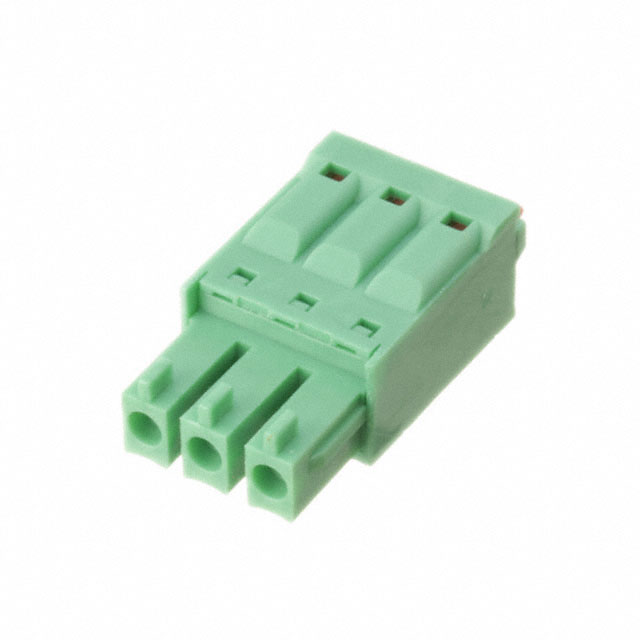

WURTH 接线座- 接头/插头和插口 691304300003

691304300003概述

    WR-TBL Series 3043 Electronic Connector

    1. 产品简介


    WR-TBL系列3043是一款适用于一般电子设备的电子连接器。这款连接器采用垂直电缆入口设计,没有螺丝锁紧结构。主要功能包括电气信号的传输,广泛应用于消费电子、工业自动化、智能家居等领域。由于该产品不具备极高的安全标准和可靠性要求,因此不适用于军事、航空航天等高安全性要求的应用场合。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 针数 | 3
    | 插针间距(中间) | Pl | 7.62 | mm |
    | 长度 | L | 11.83 | mm |
    | 电压等级 | 工作电压 | 300 | V(AC) |
    承受电压 | 2500 | V(AC)(1分钟) |
    | 电流等级 | 额定电流 | 12 | A |
    | 接触电阻 | 最大值 | 20 | mΩ |
    | 材料属性 | 绝缘体材料 | PA66
    绝缘体阻燃等级 | UL94 V-0
    绝缘体颜色 | 绿色/橙色
    接触材料 | 铜合金
    接触镀层 | 锡
    弹簧材料 | 不锈钢
    | 电气属性 | 工作温度范围 | -40 至 +105 | °C |
    | 机械属性 | 导线剥皮长度 | 7至9 | mm |
    导线截面积(实心导线) | 1.31至0.205 | mm²(AWG 16至24) |
    导线截面积(绞合导线) | 1.31至0.205 | mm²(AWG 16至24) |

    3. 产品特点和优势


    - 高可靠性:WR-TBL系列3043连接器通过严格的质量控制,确保长期稳定的工作表现。
    - 耐高温性能:工作温度范围广,可在-40°C到+105°C的环境中稳定工作。
    - UL认证:符合国际安全标准,UL批准,确保产品质量和安全性。
    - 环保材料:采用UL94 V-0级阻燃材料,绿色环保且安全可靠。

    4. 应用案例和使用建议


    - 消费电子产品:可用于家用电器、个人电脑等设备中的信号传输。
    - 工业自动化:适合用于自动化生产线上的传感器信号传输。
    - 智能家居:用于智能灯具、安防设备等家庭自动化系统。
    使用建议:
    - 在高温环境下使用时,应确保连接器的温度不超过最大工作温度+105°C。
    - 进行焊接时,必须遵循正确的焊接规范以保证连接器的正常功能。
    - 清洁时避免使用刷子,以免影响功能区域。

    5. 兼容性和支持


    - WR-TBL系列3043与Würth Elektronik eiSos GmbH & Co. KG生产的其他配件和工具兼容。
    - 厂商提供技术支持和售后服务,用户可联系当地销售工程师获取帮助。

    6. 常见问题与解决方案


    - 问题1:如何处理因使用不当导致的产品损坏?
    - 解决方案:遵循使用说明,如避免在极端条件下使用,定期检查并维护设备。

    - 问题2:如何确保连接器的长期可靠运行?
    - 解决方案:定期检查连接器的接触电阻,如有异常应及时更换或维修。

    7. 总结和推荐


    WR-TBL系列3043连接器具有高可靠性、耐高温和环保等特点,适用于各种消费电子、工业自动化和智能家居设备。虽然其应用范围较广,但在高安全性要求的场合下使用需要额外的安全评估和许可。总体而言,这款连接器是一款性价比高的产品,值得推荐。

691304300003参数

参数
长*宽*高 11.83mm*7.8mm*21.1mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

691304300003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691304300003数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691304300003 691304300003数据手册

691304300003封装设计

查看详情并下载
Symbol
Footprint
3D Model
