首页  >  产品百科  >  691230110006

691230110006

产品分类: 接线板-线至板
厂牌: WURTH

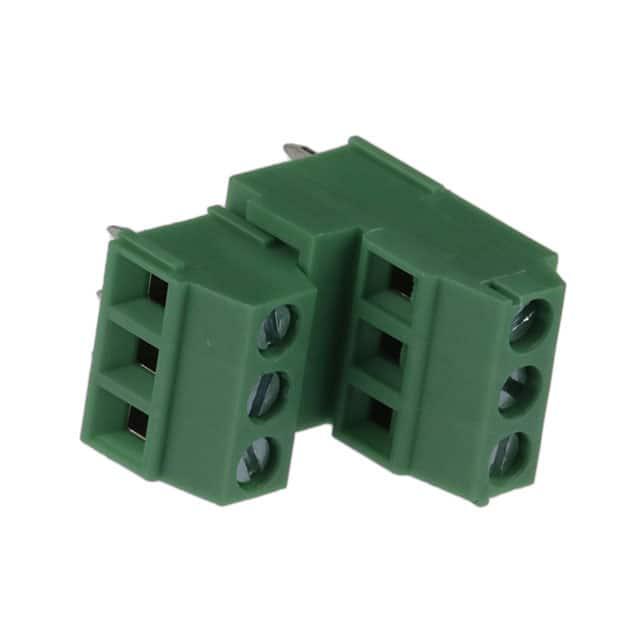

产品描述: Wurth Elektronik PCB端子台 2301系列, 6路, 3.5mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: 3767105
供应商: 海外现货
标准整包数: 1

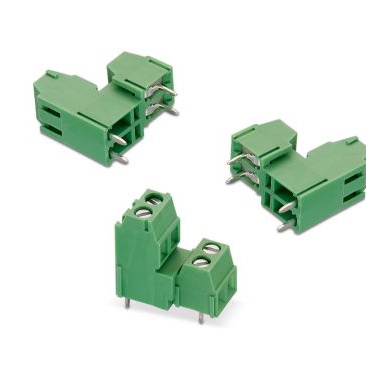

WURTH 接线板-线至板 691230110006

691230110006概述


    产品简介


    本技术手册介绍了Würth Elektronik eiSos GmbH & Co. KG公司的SERIE 2301系列双层水平入口模块化端子台。这款端子台适用于多种通用电子产品,并采用上升笼式设计。它具有可靠的电气连接特性,广泛应用于各种工业控制和自动化系统。

    技术参数


    - 材料:
    - 绝缘体:PA 66
    - 阻燃等级:UL94-V0
    - 颜色:绿色
    - 金属壳体:黄铜(CuZn)
    - 端子螺丝:镀锌钢槽口型
    - 导线护套:不锈钢
    - 焊接尾部表面镀层:锡
    - 环境条件:
    - 工作温度范围:-40°C 至 105°C
    - 符合RoHS标准
    - 电气特性:
    - 电流额定值:10A
    - 工作电压:300VAC
    - 耐压:1.6kV
    - 接触电阻:最大20毫欧
    - 机械特性:
    - 固态导线规格:24-16 AWG / 0.205-1.31 mm²
    - 缠绕导线规格:24-16 AWG / 0.205-1.31 mm²
    - 扭矩:1.7 Lb.in / 0.2 Nm
    - 剥线长度:5-6 mm
    - 螺丝:M2
    - 轴距:3.50 mm
    - 焊接条件:
    - 符合JEDEC无铅波峰焊工艺要求

    产品特点和优势


    1. 阻燃性: UL94-V0级阻燃材料,确保在高温环境下安全可靠。
    2. 稳定性高: 工作温度范围宽,适用于极端环境。
    3. 高可靠性: 接触电阻低,保证稳定的电气连接。
    4. 耐久性强: 黄铜和不锈钢材料使得产品在恶劣条件下仍能保持稳定性能。
    5. 广泛应用: 适合于多种电子设备和控制系统,如工业自动化、轨道交通等。

    应用案例和使用建议


    - 应用案例:
    - 用于工业自动化控制系统中的信号传输。
    - 适用于轨道交通系统的信号控制系统。
    - 使用建议:
    - 在焊接时严格按照JEDEC无铅波峰焊工艺进行,避免自行选择其他焊接方法导致性能下降。
    - 在清理过程中不要使用强力刷洗,以防止损坏连接部分。

    兼容性和支持


    - 兼容性:
    - 设计为与Würth Elektronik其他产品及工具配套使用,建议客户在使用第三方产品时谨慎评估其可靠性。
    - 支持和服务:
    - 客户可以通过联系现场销售工程师或内部销售人员获取进一步的技术支持和指导。

    常见问题与解决方案


    - 问题: 过度力操作端子台导致接触点变形。
    - 解决办法: 避免使用过大力量反复操作端子台,以减少接触点变形的风险。

    - 问题: 清洁过程中清洗剂可能损坏组件。
    - 解决办法: 使用无有机酸溶液进行清洁,并测试8至12小时后确认无腐蚀现象。

    总结和推荐


    总的来说,SERIE 2301是一款高性能、高可靠性的模块化端子台,具备广泛的适用性和优良的电气性能。在处理极端环境下的信号传输任务时表现出色。对于需要高度可靠连接的应用场景,强烈推荐使用这款产品。但在任何应用之前,务必详细了解手册中的所有警告和注意事项,以确保正确安装和使用。

691230110006参数

参数
长*宽*高 21.8mm(长度)*16.2mm(宽度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691230110006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691230110006数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691230110006 691230110006数据手册

691230110006封装设计

查看详情并下载
Symbol
Footprint
3D Model
