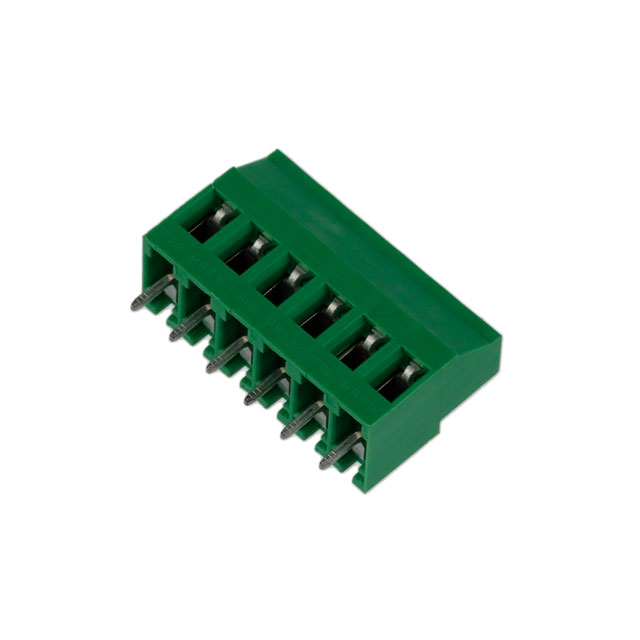

691244710006

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2447系列, 6路, 5mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 732-691244710006-ND
供应商: Digi-Key
标准整包数: 1
WURTH  691244710006

691244710006概述


    产品简介


    SERIE 2447是一款垂直电缆入口带有上升夹线结构的电源连接器,适用于多种电子设备的布线需求。此款连接器特别适合在表面积较大的印刷电路板上安装,能够满足严苛的工作环境要求。其核心功能是提供可靠的电力传输和信号传输,广泛应用于工业控制、通信设备、家用电器等领域。

    技术参数


    - 材料
    - 绝缘体:PA6/66
    - 阻燃等级:UL94V0
    - 色彩:绿色
    - 金属外壳:铜合金/镍
    - 端子螺丝:钢/锌
    - 线路保护装置:铜合金/镍+锡
    - 环境适应性
    - 工作温度范围:-30°C 至 +120°C
    - 符合RoHS标准
    - 电气特性
    - 电流额定值:16A/24A
    - 工作电压:300VAC/450VAC
    - 耐压测试:1.6KV/2.5KV
    - 机械特性
    - 固体导线:30-12 AWG / 0.05-3.31 mm²
    - 缠绕导线:30-12 AWG / 0.05-3.31 mm²
    - 扭矩:5Lb.in / 0.5 Nm
    - 导线剥离长度:6mm
    - 螺丝:M3
    - 接触电阻:≤20mΩ
    - 焊接
    - 符合JEDCE无铅波峰焊接标准
    - 包装
    - 盒装

    产品特点和优势


    SERIE 2447具备一系列独特的功能和优势,使其在电子设备连接中表现出色。例如,其UL和VDE认证确保了产品在电气安全方面的可靠性和稳定性;UL94V0级别的阻燃材料进一步增强了产品在恶劣环境下的安全性。此外,它的宽泛工作温度范围(-30°C 至 +120°C)使其在极端环境下也能保持正常运作。紧凑的设计使其在空间有限的应用场合中具有显著的优势。

    应用案例和使用建议


    这款连接器可广泛应用于多种场景,例如工业控制面板、通信设备的电源接口以及家庭自动化系统的信号传输。为确保最佳性能,在安装过程中应注意以下几点:
    1. 严格按照手册中的说明进行操作,以避免错误连接导致的安全隐患。
    2. 在布线时要保证足够的剥离长度,以确保良好的电气接触。
    3. 在进行焊接前,请确保焊接工具和条件符合JEDCE标准。

    兼容性和支持


    SERIE 2447连接器与大多数标准尺寸的印刷电路板兼容,但若用于特殊应用场合,需要向Wurth Elektronik申请书面批准。同时,制造商提供了详尽的技术文档和支持服务,确保用户在安装和使用过程中获得全面的技术支持。

    常见问题与解决方案


    - Q: 我应该如何选择正确的导线规格?
    - A: 请根据电气负载的要求选择合适的导线规格。对于大部分情况,30-12 AWG的导线已经足够使用。具体细节请参阅技术手册。
    - Q: 如何正确处理耐压问题?
    - A: 确保所使用的连接器耐压等级高于系统内可能出现的最大电压值。如果不确定,请联系Wurth Elektronik获取详细建议。

    总结和推荐


    SERIE 2447凭借其高可靠性、广泛的适用性和出色的性能,在众多应用场景中表现出色。其紧凑的设计、优良的电气特性和广泛的工作温度范围使其成为许多高要求应用的理想选择。强烈推荐您在类似项目中考虑使用这一款连接器,相信它能为您提供满意的解决方案。

691244710006参数

参数
长*宽*高 30mm(长度)
安装方式 PCB安装,板安装
包装方式 散装
