861221484008

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 120μF 450V ±20% 3000h@ 85°C 1.09A@ 120Hz,1.5042A@ 100kHz 卡入式安装,按扣安装,通孔安装 25mm(长度)*33mm(高度)
供应商型号: 732-6574-ND
供应商: Digi-Key
标准整包数: 1

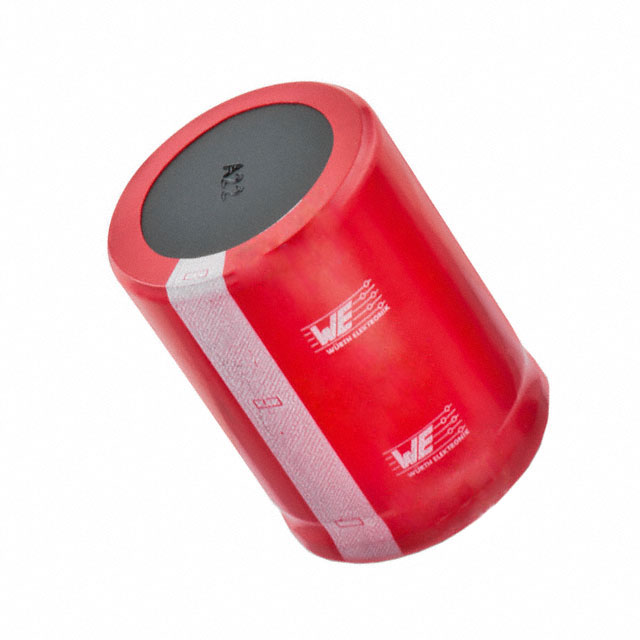

WURTH 铝电解电容 861221484008

861221484008概述


    产品简介


    WCAP-AIE8 铝电解电容器
    产品类型: 铝电解电容器
    主要功能: 用于一般电子设备中存储和释放电能
    应用领域: 广泛应用于消费电子、通信设备、工业控制等领域

    技术参数


    - 尺寸: 25.0 x 31.0 mm
    - 标称容量: 120 μF
    - 额定电压: 450 V (DC)
    - 泄漏电流: ≤ 697.14 μA
    - 损耗因子: ≤ 20%
    - 纹波电流: 1.09 A
    - 存储条件: 35°C, <45% RH
    - 工作温度范围: -25°C 至 +85°C
    - 负载寿命: 3000 小时 @ +85°C / 450 V (DC)

    产品特点和优势


    - 高可靠性: 在指定的工作条件下具有长寿命,适用于高可靠性需求的应用场合。
    - 大容量: 提供120 μF的容量,适合存储大量电荷。
    - 高耐压能力: 能够承受高达450V的直流电压,确保在高电压环境下稳定运行。
    - 优异的热稳定性: 工作温度范围广,能在-25°C至+85°C的环境中稳定工作。

    应用案例和使用建议


    应用案例
    1. 消费电子: 用于电源滤波、整流电路等,以保证电源的稳定性和可靠性。
    2. 通信设备: 作为储能元件,提供稳定的直流电压,保证通信系统的正常运行。
    3. 工业控制: 用于各种控制电路中,提供稳定的直流电压源。
    使用建议
    1. 安装环境: 确保电容器安装在通风良好且无强烈振动的环境中,避免过高的机械应力。
    2. 温度管理: 保持电容器工作温度在推荐范围内,避免过高的温度导致性能下降。
    3. 避免极端环境: 避免直接暴露于阳光下或接触有毒气体、盐水等,以防损坏电容器。

    兼容性和支持


    - 兼容性: 该电容器与大多数PCB焊接工艺兼容,可用于焊锡波峰焊和手工焊接。
    - 支持: Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术支持和售后服务,确保客户能够获得最佳的应用体验。

    常见问题与解决方案


    1. 问:电容器出现异常发热
    - 答: 检查工作环境是否超出了推荐的工作温度范围,确认工作电压不超过额定电压。如有必要,可增加散热措施。
    2. 问:电容器泄露电流增大
    - 答: 检查是否存在过电压或超温的情况。若长时间未使用,请先按要求进行预处理,再投入使用。
    3. 问:电容器失效
    - 答: 检查焊接工艺是否符合规范,避免过度的机械应力。如怀疑质量问题,联系供应商进行检查。

    总结和推荐


    综上所述,WCAP-AIE8 铝电解电容器以其出色的可靠性和广泛的应用范围,在消费电子、通信设备和工业控制领域具有显著的优势。尽管该产品不适用于需要极高安全标准和可靠性的特殊应用场合,但在常规电子设备中表现卓越。因此,我们强烈推荐使用此产品以满足日常电子设备的设计需求。

861221484008参数

参数
电容值 120μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.09A@ 120Hz,1.5042A@ 100kHz
工作寿命 3000h@ 85°C
长*宽*高 25mm(长度)*33mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

861221484008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

861221484008数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 861221484008 861221484008数据手册
