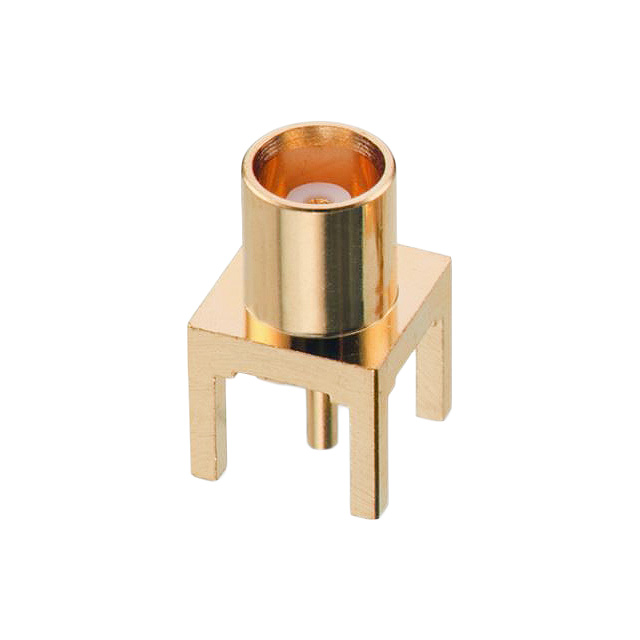

60612002111504

产品分类: 同轴连接器(RF)
厂牌: WURTH
产品描述: Wurth Elektronik MCX连接器母头 同轴连接器, WR-MCX系列, 通孔安装, 50Ω阻抗, 焊接端接
供应商型号: 3653193
供应商: 海外现货
标准整包数: 1
WURTH 同轴连接器(RF) 60612002111504

60612002111504概述

    WR-MCX MCX PCB THT Jack: A Comprehensive Technical Overview

    1. 产品简介


    产品类型:WR-MCX MCX PCB THT Jack是一款专为通用电子设备设计的电子元器件。该组件采用通孔焊接(THT)技术,适合各种电子产品的需求。
    主要功能:这款MCX PCB THT Jack的主要功能是提供信号传输接口,确保稳定可靠的连接。
    应用领域:广泛应用于通信设备、汽车电子、医疗设备、航空航天等领域。

    2. 技术参数


    | 参数 | 规格 | 单位 |
    |
    | 尺寸 | 3.94 mm | mm |
    | 绝缘体材料 | 聚四氟乙烯(PTFE) | - |
    | 绝缘体颜色 | 白色 | - |
    | 中心接触材料 | 铍铜 | - |
    | 中心接触电镀 | 金,最小厚度0.076μm,覆镍 | - |
    | 外壳材料 | 黄铜 | - |
    | 外壳电镀 | 金,最小厚度0.076μm,覆镍 | - |
    | 工作温度范围 | -55 至 +155 ℃ | ℃ |
    | 阻抗 | 50 Ω | Ω |
    | 频率范围 | DC至6 GHz | GHz |
    | 电压驻波比(VSWR) | 最大1.3 | - |
    | 插入损耗(IL) | 最大0.25 dB | dB |
    | 绝缘电阻 | 最小1000 MΩ | MΩ |
    | 接触电阻(初始) | 最大5 mΩ | mΩ |
    | 接触电阻(测试后) | 最大15 mΩ | mΩ |
    | 承受电压 | 最小750 V(RMS) | V(RMS) |
    | 工作电压 | 最大335 V(RMS) | V(RMS) |

    3. 产品特点和优势


    - 高频稳定性:阻抗稳定在50Ω,频率范围广达DC至6 GHz,适用于高速信号传输。
    - 耐温范围广:-55至+155℃的工作温度范围使其能够在极端环境下保持稳定性能。
    - 高可靠性:通过严格测试,确保插拔循环寿命长达500次。
    - 兼容性好:符合IEC 61169-36标准,易于与其他兼容设备集成。

    4. 应用案例和使用建议


    应用案例:WR-MCX MCX PCB THT Jack常用于通信设备如路由器、交换机等。它还适用于汽车电子系统、医疗设备和航空航天领域。
    使用建议:
    - 确保PCB布局合理以避免VSWR波动过大。
    - 使用符合Würth Elektronik焊接规范的波峰焊工艺进行焊接,以保证可靠性和延长使用寿命。
    - 在清洗时应避免使用腐蚀性清洁剂,以防止损坏元器件表面镀层。

    5. 兼容性和支持


    - 兼容性:该产品与Würth Elektronik的其他元器件及工具配套使用时能发挥最佳性能。不推荐与其他品牌的产品混合使用。
    - 支持:Würth Elektronik提供详尽的技术文档和客户支持服务。用户可以在其官方网站获取最新的产品信息和技术支持资料。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中的虚焊 | 确保遵循波峰焊的焊接规范 |
    | 连接器接触不良 | 检查接触面是否有异物或损伤 |
    | 信号传输不稳定 | 检查PCB布局并调整阻抗匹配 |

    7. 总结和推荐


    综合评估:WR-MCX MCX PCB THT Jack以其出色的高频传输能力和广泛的温度适应范围,在多种应用场合中表现出色。特别适用于需要高性能连接器的场景。
    推荐:对于需要高可靠性、宽温适应性的通用电子设备,强烈推荐使用WR-MCX MCX PCB THT Jack。其优异的性能和强大的技术支持将为用户的项目带来显著的优势。

60612002111504参数

参数
紧固类型 -
端口数 1
触头端接 焊接
类型 Female Socket,Jack,Snap-On
阻抗 50Ω
外壳颜色 金色
最大频率 6GHz
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 托盘
