560112110160

产品分类:
厂牌: WURTH
产品描述: ±1% 100mW 0402
供应商型号: 4539592
供应商: 海外现货
标准整包数: 10

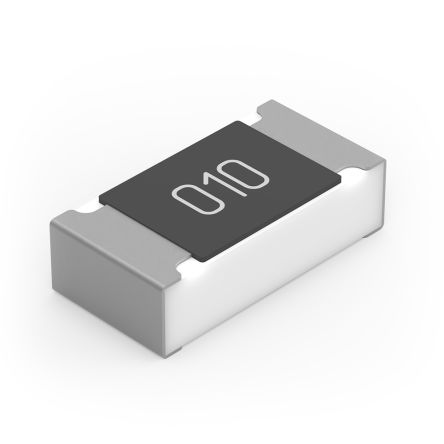

WURTH  560112110160

560112110160概述


    产品简介


    WRIS-RSKS Anti-Sulfur Thick Film Resistor
    WRIS-RSKS是一款厚膜抗硫化电阻器,适用于广泛的电子设备。这类电阻器的主要功能是提供精确的电阻值,并具有良好的稳定性和可靠性。其应用领域广泛,涵盖消费电子、工业控制、通信设备等多个领域。

    技术参数


    | 参数 | 规格 |

    | 尺寸(单位:mm) | 0.35±0.05 x 1.0±0.05 x 0.25±0.1 x 0.5±0.05 x 0.2±0.1 |
    | 推荐焊盘图案(单位:mm) | 0.5 x 0.5, 1.5, 0.6 |
    | 阻值 | 39.2 kΩ ±1% |
    | 额定功率 | 0.1 W @ 70 °C |
    | 极限元件电压 | 50 V |
    | 温度系数 | -100至+100 ppm/°C |
    | 额定电压 | 计算值或极限元件电压,取较低者 |
    | 热阻 | 150 °C |
    | 预热时间 | 60-120秒 |
    | 液相温度 | 217 °C |
    | 峰值温度 | ≤260 °C |

    产品特点和优势


    1. 厚膜技术:采用厚膜电阻技术,提高稳定性。
    2. 抗硫化性能:经过ASTM-B-809测试,确保在恶劣环境下仍能保持良好性能。
    3. 宽工作温度范围:可在-55°C到+155°C之间工作。
    4. 高可靠性:符合REACH和RoHS标准,适用于一般电子设备。

    应用案例和使用建议


    应用案例
    WRIS-RSKS电阻器在多个应用场合表现出色,如电源管理、信号调理电路、工业控制板等。例如,在电源管理电路中,它可以用于限制电流并保护电路免受过载影响。
    使用建议
    1. 安装位置:尽量避免机械应力,建议将芯片电阻放置在远离切割线和孔的位置。
    2. 焊盘设计:合理设计焊盘大小和形状,确保足够的焊料量以保证焊接质量和电阻值的稳定性。
    3. 热设计:考虑到不同材料的热膨胀系数差异,需仔细设计焊点大小和热量辐射量。

    兼容性和支持


    该产品已通过RoHS和REACH认证,可以与其他符合这些标准的电子元器件或设备兼容。制造商提供全面的技术支持和维护服务,帮助用户在使用过程中遇到问题时能够及时获得帮助。

    常见问题与解决方案


    1. 问题:长时间存储后出现焊料不良。
    - 解决方案:建议在发货后的12个月内使用产品,避免长期暴露在极端环境下。

    2. 问题:工作环境湿度过高导致性能下降。
    - 解决方案:确保工作环境湿度在25%到75%之间,避免长时间暴露在高湿度环境中。

    总结和推荐


    WRIS-RSKS是一款高性能的抗硫化厚膜电阻器,具有优良的稳定性和可靠性。它适用于各种通用电子设备,特别是在需要严格温度范围和抗硫化性能的应用场合。尽管该产品不适用于安全性要求极高的应用场合,但对于普通电子设备而言,它是一个可靠的选择。综上所述,推荐使用此款电阻器。

560112110160参数

参数
电阻值 -
精度 ±1%
额定功率 100mW
温度系数 -
通用封装 0402
包装方式 卷带包装

560112110160厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

560112110160数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 560112110160 560112110160数据手册

560112110160封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.3729
100+ ¥ 0.2938
500+ ¥ 0.2712
2500+ ¥ 0.2531
5000+ ¥ 0.2531
10000+ ¥ 0.2531
库存: 480
起订量: 180 增量: 0
交货地:
最小起订量为:100
合计: ¥ 29.38
直接购买
加入购物车
