885012008012

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 100pF ±5% C0G(NP0) 16V 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: BN-885012008012
供应商: 海外现货
标准整包数: 1

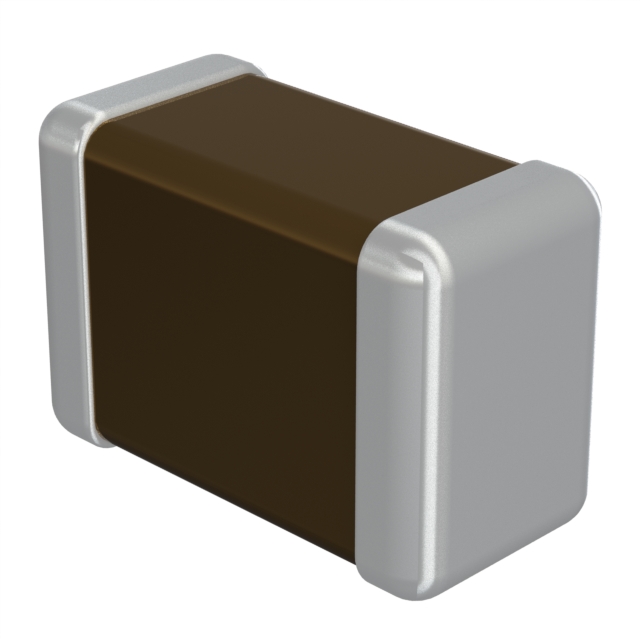

WURTH 陶瓷电容 885012008012

885012008012概述

    高质量文章:陶瓷电容器技术手册解析

    1. 产品简介


    本产品是一款多层陶瓷电容器(MLCC),具体型号为WCAP-CSGP。适用于广泛的电子设备,如通用电子设备、通信设备、计算机外围设备、家用电器等。其设计初衷是为了满足电子设备对稳定性和可靠性要求。

    2. 技术参数


    - 尺寸(mm):3.2 ±0.15 x 0.8 ±0.1 x 1.6 ±0.15 x 0.6 ±0.2
    - 推荐焊盘图案(mm):4.0 x 1.6 x 2.2
    - 额定电压(VR16):16 V (DC)
    - 电容(C):100 pF ±5% @ 1 MHz,25 °C
    - 品质因数(Q):1000 min. @ 1 MHz,25 °C
    - 绝缘电阻(RISO):10 GΩ min.
    - 工作温度范围:-55 °C 到 +125 °C
    - 存储条件:5 °C 到 +35 °C,相对湿度10% 到 75%
    - 湿度敏感等级(MSL):1级
    - 封装:卷带封装

    3. 产品特点和优势


    这款电容器采用了NP0类陶瓷材料,具有出色的温度稳定性。其电容值在-55°C到+125°C的温度范围内变化不大,最大温度系数为±30 ppm/°C。此外,它还具备高绝缘电阻(10 GΩ min.)和优良的自加热性能,能够保持较低的表面温度(低于最大工作温度)。

    4. 应用案例和使用建议


    此电容器广泛应用于需要高稳定性和可靠性的电路中,如开关电源、滤波电路、振荡电路等。为了确保最佳性能,建议在设计PCB时将电容器远离热源和机械应力区域。同时,建议采用符合IPC/JEDEC J-STD-020E标准的再流焊接工艺进行组装,以保证良好的电气连接和机械强度。

    5. 兼容性和支持


    该电容器兼容于标准的再流焊接工艺,可与大多数工业标准的PCB制造和装配流程兼容。Würth Elektronik eiSos GmbH提供全面的技术支持,包括详尽的产品文档、焊接指南和技术咨询服务。

    6. 常见问题与解决方案


    - 问题1:电容器表面有水或灰尘
    - 解决方案:避免在电容器表面接触到水或重灰尘,以免造成电气泄漏、损坏、过热或腐蚀。

    - 问题2:焊接不理想
    - 解决方案:确保使用的焊膏、焊膏厚度和焊接条件符合IPC-A-610标准的要求。使用适量的助焊剂并进行充分清洗。

    7. 总结和推荐


    总体而言,这款WCAP-CSGP陶瓷电容器以其优异的温度稳定性、高绝缘电阻和可靠的焊接性能,在各种电子设备中表现出色。我们强烈推荐将其用于需要高性能电容的应用中,特别是那些对温度变化敏感的应用。

885012008012参数

参数
电容值 100pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 16V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

885012008012厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

885012008012数据手册

厂牌 PDF简要描述 下载
WURTH 陶瓷电容 WURTH 885012008012 885012008012数据手册

885012008012封装设计

查看详情并下载
Symbol
Footprint
3D Model
