691411710011B

产品分类:
厂牌: WURTH

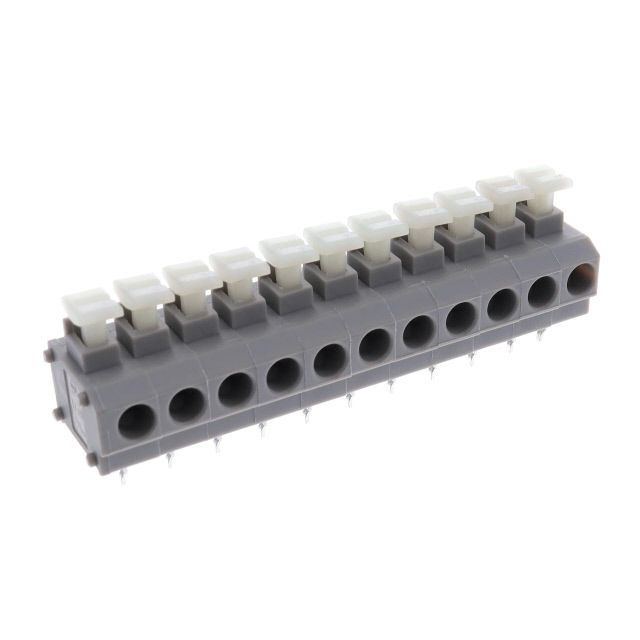

产品描述: Wurth Elektronik PCB端子台 411B系列, 11路, 5mm节距, 印刷电路板安装, 焊接端接, 灰色/白色
供应商型号: 732-691411710011B-ND
供应商: Digi-Key
标准整包数: 1

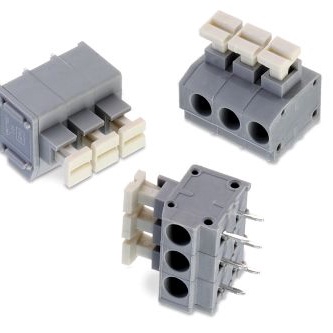

WURTH  691411710011B

691411710011B概述


    产品简介


    本技术手册详细介绍了型号为691 411 710 0xx B的电子元器件。这是一种水平进入式免螺丝连接器,适用于各种电子设备。该产品主要用于工业控制、通信系统、汽车电子及家用电器等领域。其主要功能是通过安全可靠的电气连接,确保信号传输的稳定性和安全性。

    技术参数


    - 尺寸规格:长度= (针数x5)+1.6 mm(例如:14针则长度为76 mm)
    - 材料:
    - 绝缘体:PA 66(聚酰胺66)
    - 火焰等级:UL94-V0
    - 颜色:灰色/白色
    - 金属外壳:黄铜(CuZn)
    - 接线保护套:不锈钢
    - 焊接尾部镀层:锡
    - 环境参数:
    - 工作温度范围:-40°C 至 115°C
    - 电气特性:
    - 电流额定值:10 A
    - 工作电压:300 VAC
    - 耐压值:2.0 kV
    - 接触电阻:最大20 mΩ
    - 机械特性:
    - 实心导线规格:14-20 AWG / 0.5-2.1 mm²
    - 绞合导线规格:14-20 AWG / 0.5-2.1 mm²
    - 导线剥皮长度:9-10 mm
    - 接口间距:5.0 mm
    - 焊接工艺:符合JEDEC无铅波峰焊接工艺
    - 包装方式:盒装
    - 认证标准:CE认证号E315414

    产品特点和优势


    该型号连接器具备以下显著优势:
    - 高可靠性:符合UL94-V0防火等级标准,确保在极端环境下也能保持稳定性。
    - 适用广泛:能够处理多种规格的导线,且具有良好的接触电阻,确保信号传输的稳定。
    - 环保合规:符合RoHS标准,且采用无铅工艺,确保产品的环境友好性。
    - 结构坚固:采用优质材料制造,抗磨损能力强,适合长时间使用。

    应用案例和使用建议


    该连接器广泛应用于工业自动化控制系统、电力传输系统及通讯设备中。例如,在汽车电子系统中,该连接器可用于电池管理系统,确保信号传输的安全可靠。
    使用时建议:
    - 在焊接前请先确保导线剥皮长度一致,以避免接触不良。
    - 定期检查连接器是否有损坏,确保正常使用。

    兼容性和支持


    该连接器与其他电子元件兼容良好,但针对特殊应用领域(如航空、医疗等),建议事先与厂商确认以获得书面批准。厂商提供全面的技术支持和维护服务,确保客户能够在使用过程中得到及时帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查导线剥皮长度是否符合要求,重新焊接。 |
    | 耐压不足 | 检查耐压值是否满足需求,更换更高规格的产品。 |
    | 接触电阻过高 | 清洁连接点,确保表面无污物。 |

    总结和推荐


    综上所述,型号为691 411 710 0xx B的连接器以其卓越的电气特性和机械性能,成为了众多应用场合的理想选择。它不仅拥有广泛的适用范围,还具备出色的耐用性和可靠性,值得推荐给需要高性能连接解决方案的客户。

691411710011B参数

参数
长*宽*高 56.6mm(长度)
安装方式 PCB安装
包装方式 散装

691411710011B厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691411710011B数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691411710011B 691411710011B数据手册

691411710011B封装设计

查看详情并下载
Symbol
Footprint
3D Model
