649010227222

厂牌: WURTH
产品描述: Wurth Elektronik 4.2mm间距10p双排排针 线对板连接器, WR-MPC4系列, 直角, 通孔安装
供应商型号: 710-649010227222
供应商: Mouser
标准整包数: 1
WURTH 矩形连接器 - 针座 - 公插针 649010227222

649010227222概述

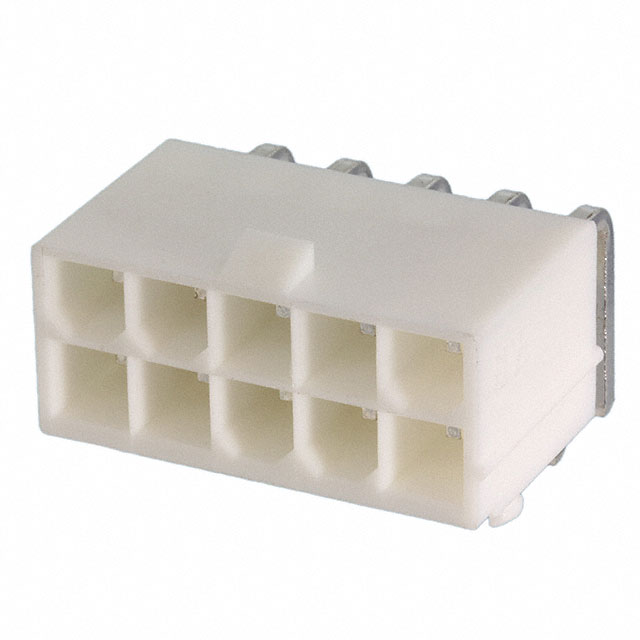

    WR-MPC4 Dual Row Male Right Angled Header 技术手册

    产品简介


    WR-MPC4 Dual Row Male Right Angled Header 是一款专为通用电子产品设计的电子元件,采用双排直角设计,配备嵌入式塑料定位销。其主要功能是作为连接器,用于实现电路板之间的电气连接。这款电子元件适用于各种电子设备中,如家用电器、消费电子设备等。

    技术参数


    - 物理尺寸:
    - 总长度:22.2 mm
    - 引脚间距:4.2 mm
    - 引脚直径:1.1 mm
    - 引脚到引脚中心距:16.8 mm
    - 电气特性:
    - 额定电流:7 A 最大
    - 工作电压:600 V (AC)
    - 耐压能力:1500 V (AC) 持续1分钟
    - 接触电阻:最大10 mΩ
    - 绝缘电阻:最小1000 MΩ
    - 机械性能:
    - 材料:绝缘体为PA66,阻燃等级UL94 V-0
    - 插拔次数:25次
    - 环境条件:
    - 工作温度范围:-40°C 至 +105°C

    产品特点和优势


    WR-MPC4 Dual Row Male Right Angled Header 具备以下显著特点和优势:
    - 可靠性高:插拔次数达到25次,适合反复使用的场景。
    - 耐用性强:采用高强度材料制造,保证长期使用的稳定性。
    - 阻燃性好:阻燃等级达到UL94 V-0,确保安全可靠。
    - 易于安装:嵌入式塑料定位销设计简化了装配过程,提高了安装效率。

    应用案例和使用建议


    应用案例:
    - 家用电器:电饭煲、微波炉等。
    - 消费电子设备:电视、音响系统等。
    使用建议:
    - 在焊接过程中,确保焊接温度符合标准焊锡曲线,避免因温度过高导致损坏。
    - 确保引脚对齐,以减少接触不良的风险。
    - 在存储时,避免长时间暴露在阳光下,以防材料老化影响使用寿命。

    兼容性和支持


    这款电子元件已通过多项认证,如RoHS、REACH、Halogen Free和UL认证。厂商提供了详尽的技术支持和售后保障,用户可通过技术支持热线获取相关帮助。此外,产品兼容各类标准焊锡工艺,可与多种生产设备配合使用。

    常见问题与解决方案


    - 问题1: 插拔困难
    解决方案: 检查引脚对齐情况,确保无歪斜或变形。
    - 问题2: 接触电阻过大
    解决方案: 重新焊接引脚,确保良好的电气连接。
    - 问题3: 温度耐受问题
    解决方案: 检查工作温度是否在允许范围内,调整环境温度或选择其他型号的产品。

    总结和推荐


    总体而言,WR-MPC4 Dual Row Male Right Angled Header 在电气连接方面表现出色,具备出色的可靠性、耐用性和安全性。适用于各种家用和消费电子设备中。虽然它不适用于安全关键或高可靠性要求的应用场合,但对于一般电子产品来说,是一款值得信赖的选择。因此,我们推荐使用这款产品,并希望其在您的应用中发挥重要作用。

649010227222参数

参数
针脚数 10pin
防护等级 -
额定电流 7A
触头镀层厚度 - 配接 -
间距-配接 4.2mm
颜色 白色
排数 2
触头镀层 - 配接
类型 Header,Locking Ramp
安装方式 通孔安装
零件状态 在售
包装方式 托盘
