2618011181000

产品分类:
厂牌: WURTH
产品描述:
供应商型号: 10B-4419871-4
供应商: 国内现货
标准整包数: 1
WURTH  2618011181000

2618011181000概述

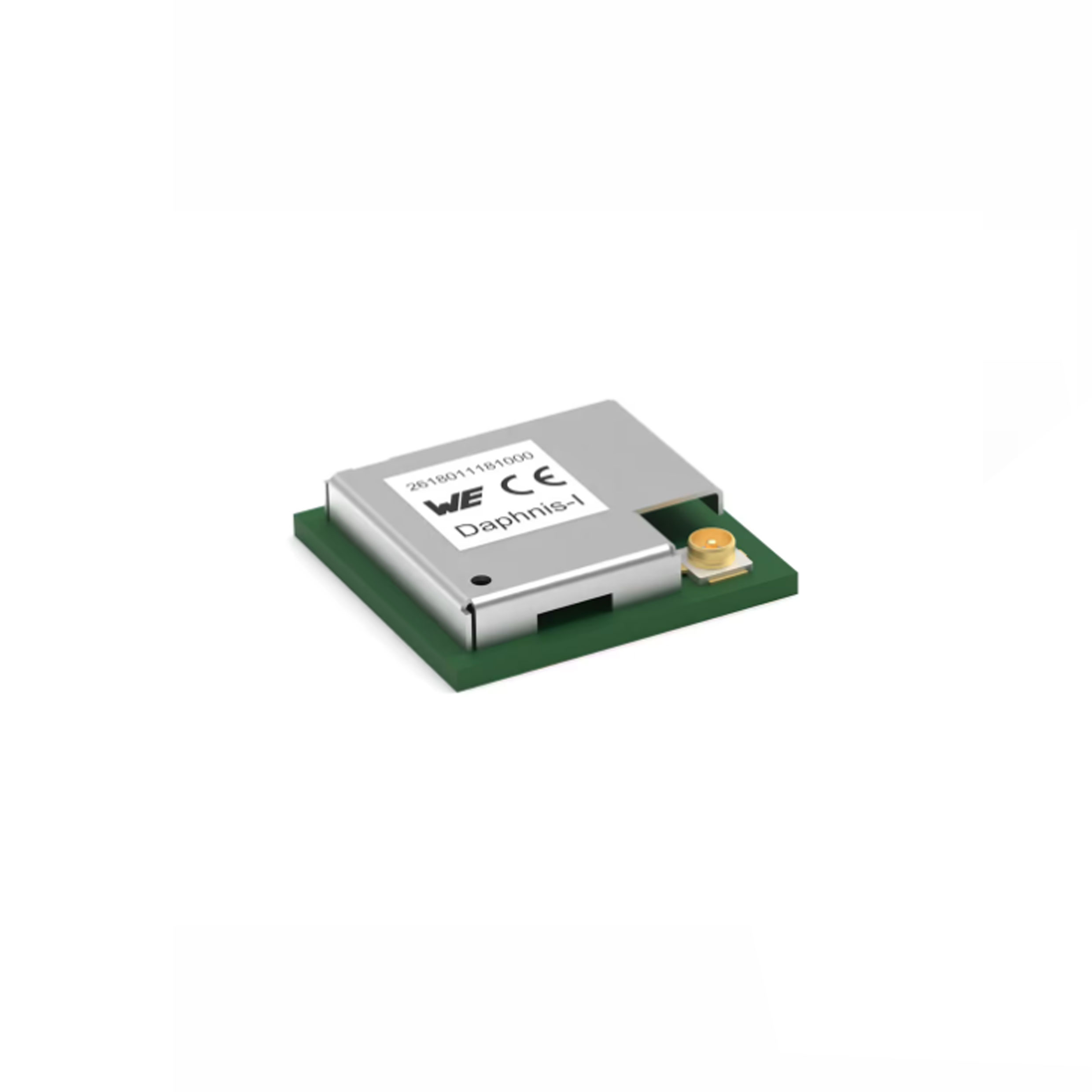

    WIRL-LORA Daphnis-I 868MHz 长程模块技术手册

    1. 产品简介


    WIRL-LORA Daphnis-I 868MHz 是一款专为通用电子设备设计的长程模块。这款模块主要通过LoRa(远距离无线电)技术实现远程通信。它不仅具备高度可靠的无线通信能力,还能够适应各种复杂的环境条件。这种模块适用于物联网(IoT)、工业自动化、智能城市等多个领域的广泛应用。

    2. 技术参数


    - 封装尺寸:长宽高为 3 mm ± 0.3 mm × 1 mm × 16 mm(参见附图)
    - 适用温度范围:-40°C 至 +85°C
    - 存储条件:温度 < 40°C,湿度 < 90%RH
    - 认证标准:
    - RoHS 认证([2011/65/EU&2015/863])
    - REACH 认证([EC]1907/2006)
    - CE 认证([2011/65/EU&2015/863])
    - 供电电压:最小值 2 V;最大值 3.6 V;推荐值 3.3 V
    - 睡眠电流:典型值 63.9 nA(VDD = 3.3 V,TAMB = 25°C,RH = 60%)
    - 接收电流:典型值 6.9 mA(VDDtyp = 3.3 V,DR0,PER = 1%,RH = 60%)
    - 发射电流:典型值 24.5 mA(Ptx = 14 dBm,VDDtyp = 3.3 V,DR0,RH = 60%)
    - 输出功率:典型值 13.4 dBm(PTx,50Ω,VDDtyp = 3.3 V,RH = 60%)
    - 通信接口:UART 接口
    - 微控制器:SoC(STM32WLE5CCU6)
    - 存储容量:
    - Flash 存储器:262144 B
    - RAM 存储器:65536 B
    - 频率范围:最小值 863 MHz;最大值 870 MHz
    - 线视距范围:25 km(两路地面反射模型,天线高度=6 m,天线增益=0 dB,PTX, 50Ω,Rxsens, 50Ω,DR0)

    3. 产品特点和优势


    - 高性能:采用 STM32WLE5CCU6 芯片,支持 LoRa 技术,传输速率高达 50 kbps。
    - 低功耗:睡眠电流仅为 63.9 nA,有效延长设备的电池寿命。
    - 高可靠性:经过严格的 RoHS、REACH 和 CE 认证,确保符合国际安全标准。
    - 广范围覆盖:线视距通信可达 25 km,特别适合偏远地区的无线通信需求。
    - 多接口支持:提供多种 I/O 接口,方便与其他设备连接。

    4. 应用案例和使用建议


    应用案例:
    1. 物联网传感器网络:用于农田监测系统,通过收集土壤湿度、温度等数据,实现远程监控。
    2. 工业自动化:应用于工厂环境中的智能设备控制,提高生产效率。
    使用建议:
    - 在进行焊接时,务必遵循推荐的回流焊工艺曲线,以保证焊接质量和模块稳定性。
    - 清洗过程中避免使用刷子,以免损坏模块。
    - 若需涂覆保护材料,建议进行人工检查以确保无不良影响。

    5. 兼容性和支持


    - 兼容性:本模块适用于多种通用电路板,可以方便地与现有的电子系统集成。
    - 支持服务:厂商提供详尽的技术文档及售后服务,包括定制化的技术支持与咨询服务。

    6. 常见问题与解决方案


    - Q:模块不能正常工作怎么办?
    - A:首先检查供电电压是否在规定的范围内,确认焊接质量良好。若问题依然存在,建议联系技术支持团队获取帮助。
    - Q:如何选择合适的天线?
    - A:根据具体应用场景选择合适频段的天线,确保天线与模块的匹配度。


    7. 总结和推荐


    综合评价:
    WIRL-LORA Daphnis-I 868MHz 模块以其卓越的性能、可靠性和广泛的应用场景,在众多长程无线通信模块中脱颖而出。其出色的功耗管理能力和灵活的接口设计使其成为物联网和工业自动化领域的理想选择。
    推荐使用:
    鉴于该模块的高度可定制性和强大的功能性,我们强烈推荐将其应用于需要长距离、低功耗通信的各类项目中。

2618011181000参数

参数
包装方式 卷带包装

2618011181000厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

2618011181000数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 2618011181000 2618011181000数据手册

2618011181000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 224.983
6+ ¥ 215.9837
25+ ¥ 169.2546
50+ ¥ 159.625
1000+ ¥ 156.9047
库存: 480
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 224.98
