744383240033HT

产品分类: 贴片电感
厂牌: WURTH
产品描述: 6.2A 330nH ±30% 2.5mm(长度)*1.2mm(高度)
供应商型号: 4413985
供应商: 海外现货
标准整包数: 5

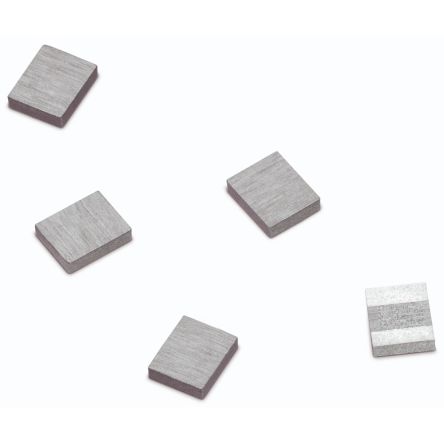

WURTH 贴片电感 744383240033HT

744383240033HT概述


    产品简介


    WE-MAPI SMT Power Inductor (型号:744383240033HT) 是一款表面贴装功率电感器,适用于广泛的电子设备。这类电感器主要用于电源管理、滤波、信号耦合等应用领域,适合各种消费电子产品、工业控制系统、通信设备和计算机系统中的电路设计。

    技术参数


    - 尺寸(单位:毫米):
    - 长度: 2.5 ± 0.2 mm
    - 宽度: 0.7 ± 0.2 mm
    - 高度: 1.2 mm max.
    - 引脚间距: 2.0 ± 0.2 mm
    - 标称值(放大比例:10:1)
    - 推荐焊盘图案(单位:毫米)
    - 长度: 2.8 mm
    - 宽度: 1.1 mm
    - 引脚长度: 2.3 mm
    - 电气特性
    - 标称电感量: 0.33 μH (100 kHz, 10 mA)
    - 电感量容差: ±30%
    - 额定电流: 6.2 A (ΔT = 40K)
    - 饱和电流 @ 10% ΔL/L < 10%: 4.1 A typ.
    - 饱和电流 @ 30% ΔL/L < 30%: 8.6 A typ.
    - 直流电阻 RDC @ 20 °C: 23.2 mΩ typ., 26.7 mΩ max.
    - 自谐振频率 fres: 174 MHz typ.
    - 工作电压 VDC: 80 V max.
    - 认证信息
    - RoHS合规
    - REACH合规
    - 无卤素材料
    - 符合AEC-Q200 Grade 0标准
    - 工作条件
    - 环境温度: -55 °C 到 +110 °C
    - 储存条件: < 40 °C, < 75% RH
    - 潮湿敏感等级: 1级
    - 温度曲线参考IPC/JEDEC J-STD-020E

    产品特点和优势


    WE-MAPI SMT Power Inductor 具有以下特点和优势:
    - 高可靠性: 遵循严格的国际标准,如AEC-Q200 Grade 0,确保在高安全要求的应用中可靠运行。
    - 优良的电气特性: 包括高耐温性(最高+150°C)、宽工作电压范围(最高80V)和高饱和电流(最高可达8.6A),适用于严苛的工作环境。
    - 良好的热稳定性: 高额定电流下的低温升特性,确保组件在长时间工作中的稳定表现。
    - 低直流电阻: 最小的直流电阻有助于提高能效,降低功耗。
    - 高自谐振频率: 高自谐振频率使其能够在高频信号中保持稳定的电感特性。

    应用案例和使用建议


    WE-MAPI SMT Power Inductor 可广泛应用于各类电子设备,如开关电源、直流-直流转换器、电源管理模块等。根据手册提供的典型温度上升与电流特性图,可以得出以下使用建议:
    - 合理选择电流路径: 根据实际电流需求,选择合适的电流路径以避免过热现象。
    - 优化布局设计: 将电感器放置于散热良好且容易通风的位置,以保证其散热效果。
    - 选用合适的焊接工艺: 采用推荐的回流焊接温度曲线,以确保焊接质量。
    - 考虑环境影响: 防止长期暴露在极端温度条件下,以及避免直接阳光照射,以保护电感器的性能。

    兼容性和支持


    WE-MAPI SMT Power Inductor 与多种封装和焊接工艺兼容,包括符合标准的Tape & Reel包装,便于自动化生产和组装。厂商提供详尽的技术文档和样品支持,客户可以访问官方网站获取更多资源,如教程和设计指南。

    常见问题与解决方案


    - Q: 电感器能否用于高温环境?
    - A: 可以,电感器可在-55 °C到+150 °C的工作温度范围内稳定工作。

    - Q: 如何改善焊接结果?
    - A: 使用推荐的100μm厚度的焊膏,遵循标准的回流焊接温度曲线。

    - Q: 电感器是否需要特殊储存条件?
    - A: 是的,应在温度低于40°C、湿度低于75%RH的环境中储存,并在原包装内存放不超过12个月。

    总结和推荐


    综上所述,WE-MAPI SMT Power Inductor 在众多电子元器件中表现出色,具备高可靠性、优良的电气特性和优异的散热能力,非常适合用于需要高功率和高稳定性的电子系统。我们强烈推荐此产品,特别是对于那些对电感器性能有严格要求的应用场合。

744383240033HT参数

参数
Q值 -
测试频率 -
电感值 330nH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) -
额定电流 6.2A
长*宽*高 2.5mm(长度)*1.2mm(高度)
应用等级 汽车级
包装方式 卷带包装

744383240033HT厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744383240033HT数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744383240033HT 744383240033HT数据手册

744383240033HT封装设计

查看详情并下载
Symbol
Footprint
3D Model
