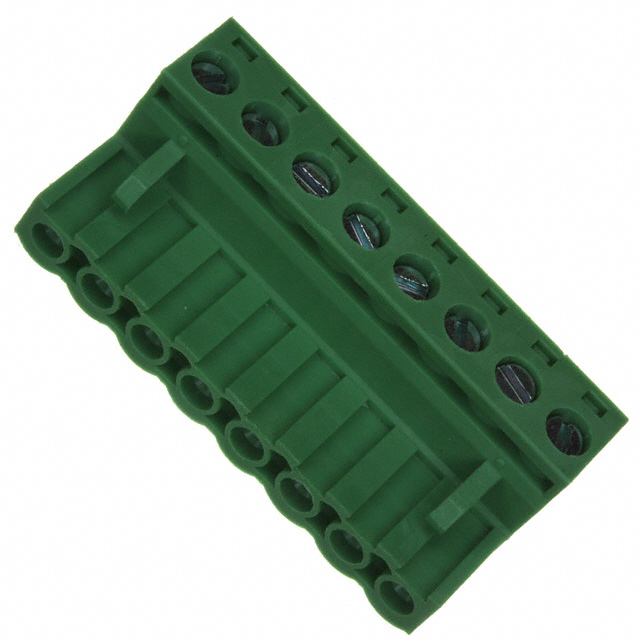

691351500008

厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距8p插拔式接线端子 插头, 351系列, 300 V 交流, 螺钉拧紧, 绿色
供应商型号: BN-691351500008
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691351500008

691351500008概述


    产品简介


    SERIE 351 系列是一款垂直电缆入口插头,采用5.08mm间距设计,广泛应用于各种电子设备中。这些插头主要用于连接电缆到电路板上,提供稳定的电连接,适用于工业自动化、电信设备、汽车电子以及其他需要高可靠性和安全性的场合。

    技术参数


    - 材料:
    - 绝缘体: PA 66(聚酰胺)
    - 色彩: 绿色
    - 金属外壳: 黄铜 (CuZn)
    - 接线端子螺丝: 钢,锌镀层
    - 电线防护: 聚丁二烯,镀锡
    - 环境要求:
    - 操作温度: -40°C 至 105°C
    - 通过标准: 铅-free 和 RoHS 符合标准
    - 电气参数:
    - 电流额定值: 20A
    - 工作电压: 300V AC
    - 耐压值: 1.6 kV (初始),2.5 kV (改进后)
    - 接触电阻: 最大20毫欧
    - 机械参数:
    - 实心导线: 24-12 AWG / 0.205-3.31 mm²
    - 绞合导线: 24-12 AWG / 0.205-3.31 mm²
    - 扭矩: 5 Lb.In / 0.5 Nm
    - 电线剥皮长度: 7-8 mm
    - 螺丝: M3
    - 间距: 5.08 mm
    - 包装信息:
    - 盒装
    - 尺寸参数:
    - A = (NB. PINs - 1) x PITCH
    - B = NB. PINs x PITCH
    - C = (NB. PINs x PITCH) +0.1 mm
    - 阻燃等级:
    - UL94-V0

    产品特点和优势


    1. 材料优质: 采用PA 66材料作为绝缘体,耐高温,抗老化。
    2. 安全性高: 最大工作电压300V AC,最大耐压2.5kV,保证在高压环境下的稳定运行。
    3. 环境适应性强: 工作温度范围广,适用于极端环境。
    4. 可靠性高: 最大接触电阻仅为20毫欧,确保良好的电连接。
    5. 标准化认证: 通过cULus、VDE等多重认证,符合RoHS标准,环保无害。
    6. 安装方便: 采用标准螺丝固定,操作简单易用。

    应用案例和使用建议


    应用案例
    SERIE 351系列广泛用于各类工业控制设备、电信设备以及汽车电子等领域。例如,在工厂自动化控制系统中,这些插头用于连接传感器、执行器等设备,确保高效、可靠的电力传输。
    使用建议
    1. 正确剥皮: 在连接前,确保电线剥皮长度适中,以确保最佳接触效果。
    2. 定期检查: 定期检查接线端子的紧固程度和磨损情况,确保长期可靠运行。
    3. 环境适应: 注意工作环境的温度变化,确保插头能在指定的工作温度范围内正常工作。
    4. 认证审核: 在应用于对安全性和可靠性要求高的场合时,务必进行充分的安全评估和审核。

    兼容性和支持


    SERIE 351系列与市面上主流的5.08mm间距的电子元件兼容,适用于各类设备的连接。厂商提供详细的技术支持和维护服务,帮助用户快速解决问题。

    常见问题与解决方案


    1. 问题: 无法保持良好接触
    - 解决办法: 检查接线端子是否松动,确保电线剥皮长度合适,再重新连接。
    2. 问题: 插头损坏
    - 解决办法: 更换插头,并注意操作过程中避免过度施力。
    3. 问题: 连接不稳定
    - 解决办法: 检查电线是否有足够的绝缘保护,确保接触良好。

    总结和推荐


    SERIE 351系列插头凭借其卓越的材料选择、严格的电气标准和广泛的应用范围,成为电子设备连接的理想选择。它具备高可靠性和良好的环境适应性,适用于多种工业和商业环境。我们强烈推荐这一产品给需要高性能、高可靠性的应用场合。
    以上是对SERIE 351系列插头产品的详细介绍,希望为您的选购和使用提供有价值的参考。

691351500008参数

参数
长*宽*高 18.2mm*18.2mm*15.1mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

691351500008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691351500008数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691351500008 691351500008数据手册

691351500008封装设计

查看详情并下载
Symbol
Footprint
3D Model
