434113050826

产品分类: 轻触开关
厂牌: WURTH
产品描述: Wurth Elektronik 轻触开关, 焊接接端, 尺寸 6 x 3.5 x 5mm, 表面, 单刀单掷
供应商型号: 732-7044-2-ND
供应商: Digi-Key
标准整包数: 1500

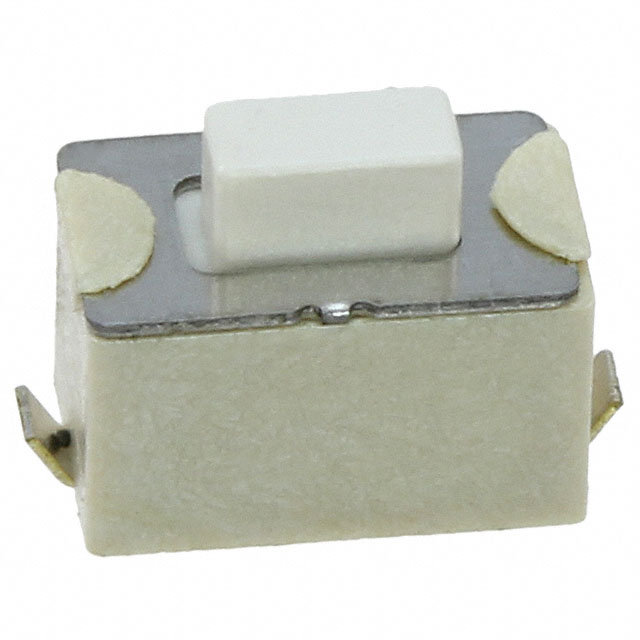

WURTH 轻触开关 434113050826

434113050826概述

    电子元器件技术手册解析
    本文旨在深入解析一款新型SMD开关的技术手册,并提供详尽的产品介绍、技术参数、优势与应用分析。此开关型号为WS-TASV 6,0x3,5mm Tact SwitchJ-Bend SMD版本,其技术参数和性能指标在本文中均有详细阐述。

    1. 产品简介


    产品类型: 按键开关
    主要功能: 用于电子设备中的按钮操作,能够响应轻触并传导电流
    应用领域: 广泛应用于消费电子产品(如手机、平板电脑)、工业控制设备及各类便携式电子设备。

    2. 技术参数


    - 额定值: 50mA,12VDC
    - 接触电阻:
    - 初始:≤100mΩ
    - 生命测试后:≤1Ω
    - 绝缘电阻: ≥100MΩ(500VDC)
    - 耐压强度: 250VAC(持续1分钟)
    - 行程: 0.25mm±0.1mm
    - 弹跳时间: ≤10ms
    - 材料:
    - 盖子: 不锈钢
    - 按钮柱: LCP UL 94V-0
    - 外壳: LCP UL 94V-0
    - 接点: 不锈钢加银
    - 引脚: 黄铜加银镀层

    3. 产品特点和优势


    - 高可靠性: 优秀的接触电阻与绝缘性能确保长久稳定工作
    - 广泛适用温度范围: -40°C 至 +85°C 的工作温度适应多种环境条件
    - 易于安装: 表面贴装技术(SMT)使得安装简便且可靠
    - 高防护等级: 材料采用不锈钢和LCP,有效抵抗外界污染

    4. 应用案例和使用建议


    应用场景:
    - 消费电子产品: 例如智能手表的触摸按键,提供用户交互体验
    - 工业自动化: 工业机器人控制面板上的紧急停止按钮,确保安全性
    - 医疗设备: 高精度要求下的手术辅助工具按钮,保证高可靠性
    使用建议:
    - 确保焊接过程符合JEDEC J-STD 020标准,以避免过热损坏
    - 保持良好的通风环境,尤其是在高负载条件下运行

    5. 兼容性和支持


    - 兼容性: 设计符合国际标准,易于与其他电子组件集成
    - 技术支持: 提供详细的焊锡指南及在线故障排除资源

    6. 常见问题与解决方案


    - 问题: 开关频繁失效
    解决方法: 检查焊接质量和周围环境温度,必要时进行重新焊接或调整
    - 问题: 触点接触不良
    解决方法: 清理触点表面灰尘,检查是否需要更换

    7. 总结和推荐


    综上所述,WS-TASV 6,0x3,5mm Tact SwitchJ-Bend SMD开关具备优异的性能与可靠性,适用于广泛的电子设备。鉴于其高效能和稳定性,强烈推荐在相关应用中使用。用户应严格按照技术手册指导进行安装和维护,以充分发挥其潜力。

434113050826参数

参数
电压额定值 12V(DC)
执行器高度 5mm
执行器行程 250μm
机械寿命 30000Cycles
操作力 2.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
长*宽*高 6mm*3.5mm*5mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
