WURTH  657006240201

657006240201概述

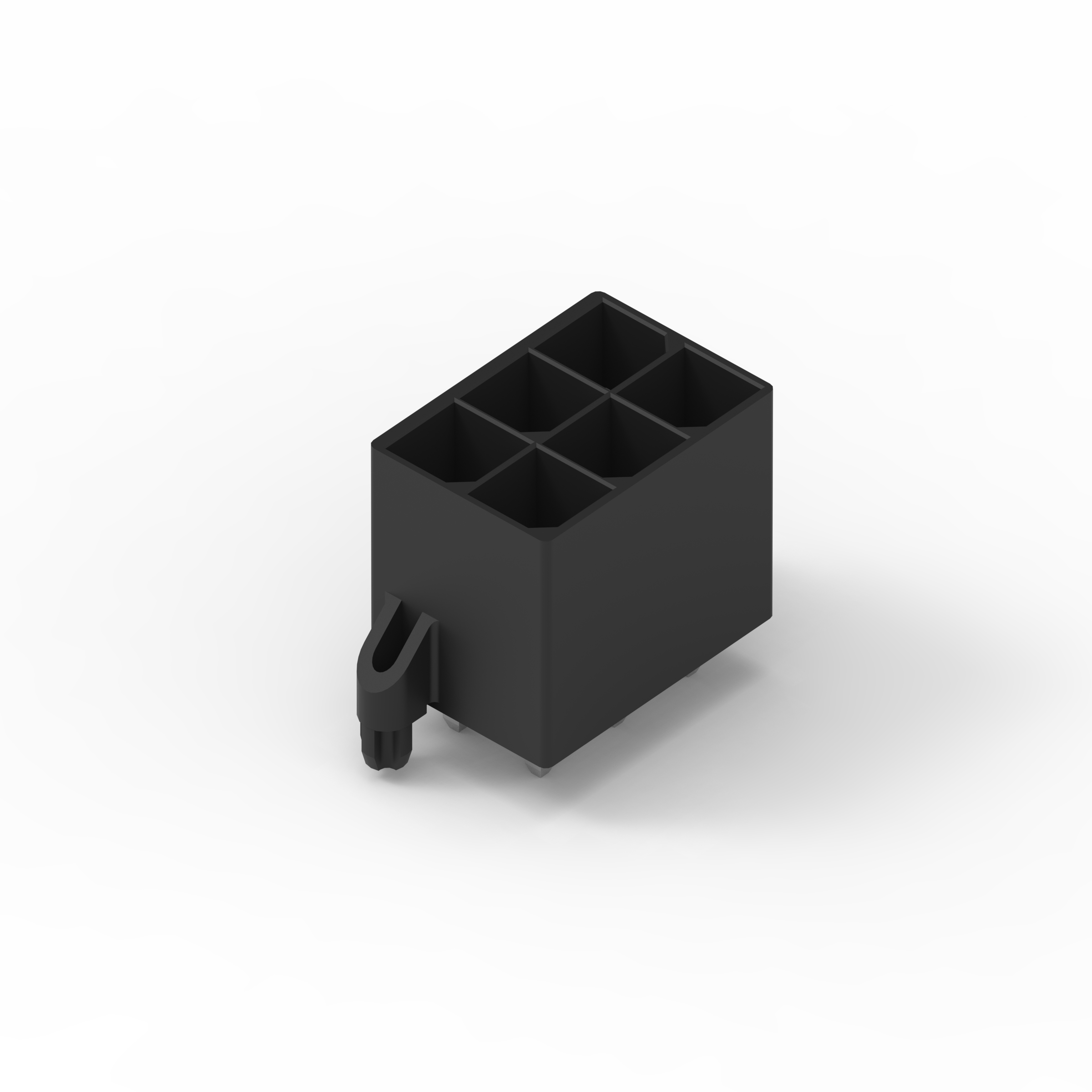

    WR-MPC5 Dual Row Male Header 技术手册

    1. 产品简介


    WR-MPC5 Dual Row Male Header 是一款适用于一般电子设备的垂直插入型双排公头连接器。它配备了嵌入式塑料销钉,提供6种极性选项,适用于广泛的电路板设计需求。这款连接器特别适合用于工业自动化、消费电子和通信设备等领域。

    2. 技术参数


    以下是该连接器的主要技术规格:
    - 尺寸(单位:毫米)
    - 插针间距 (Pitch P): 5.7 mm
    - 插针到插针中心距离 (Pin to Pin Middle Pl): 11.4 mm
    - 连接器长度 (L): 24.8 mm
    - 长度 L1: 21.74 mm
    - 长度 L2: 17.75 mm
    - 电气特性
    - 额定电流 (IR): 26 A
    - 工作电压 (Working Voltage): 600 V (AC)
    - 接触电阻 (Contact Resistance): 最大 2 mΩ
    - 耐受电压 (Withstanding Voltage): 1分钟内 2200 V (AC)
    - 绝缘电阻 (Insulation Resistance): 最小 1000 MΩ
    - 工作温度范围: -40°C 至 +105°C
    - 材料属性
    - 绝缘体材料 (Insulator Material): LCP
    - 绝缘体颜色 (Insulator Color): 黑色
    - 绝缘体阻燃等级 (Flammability Rating): UL94 V-0
    - 插针材料 (Pin Material): 铜合金
    - 插针镀层 (Pin Plating): 锡镍镀层

    3. 产品特点和优势


    - 高可靠性: 通过严格的认证标准,如RoHS、REACH、UL和Glow Wire等,确保产品的长期稳定性和可靠性。
    - 耐用性: 可承受高达25次的插拔循环,适用于频繁插拔的应用场景。
    - 宽工作温度范围: -40°C 至 +105°C,适用于极端环境下的应用。
    - 优秀的电气性能: 低接触电阻和高耐受电压,保证信号传输的稳定性。
    - 简便安装: 设计有嵌入式塑料销钉,便于快速定位和安装。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化: 用于工厂自动化控制系统中的传感器和执行器之间的连接。
    - 消费电子: 在家用电器中用于控制面板和主板的连接。
    - 通信设备: 在网络设备中用于电源模块和信号模块的连接。
    使用建议:
    - 焊接要求: 必须遵循特定的波峰焊工艺,以确保良好的焊接质量。
    - 清洁处理: 避免使用刷子清洁PCB,以免造成损伤。
    - 封装和涂覆: 在进行封装或涂覆后,需要手动检查,以防止封装材料引起的损坏。
    - 存储条件: 存储时间不应超过12个月,且避免直接暴露在阳光下。

    5. 兼容性和支持


    - 兼容性: 设计与Würth Elektronik的配套产品兼容,不建议与其他品牌的产品混用。
    - 支持: Würth Elektronik提供详尽的技术文档和客户支持,确保产品在应用中的可靠性和效率。

    6. 常见问题与解决方案


    - 问题: 焊接时出现不良焊点。
    - 解决方案: 检查焊接参数是否符合要求,必要时调整波峰焊工艺。

    - 问题: 插针变形或损坏。
    - 解决方案: 检查安装过程中是否有外力施加在插针上,确保安装过程正确无误。

    - 问题: 绝缘层破损。
    - 解决方案: 检查绝缘层是否有损伤,如有损伤需更换新的连接器。

    7. 总结和推荐


    总结: WR-MPC5 Dual Row Male Header是一款专为一般电子设备设计的高性能连接器,具有高可靠性、宽工作温度范围和优秀的电气性能。通过严格的认证标准和优良的设计,使其成为多种应用场景的理想选择。
    推荐: 强烈推荐在工业自动化、消费电子和通信设备中使用此连接器,特别是对可靠性和稳定性要求较高的场合。Würth Elektronik提供了全面的支持和服务,确保您的应用项目顺利进行。

657006240201参数

参数
包装方式 托盘

657006240201厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

657006240201数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 657006240201 657006240201数据手册

657006240201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.5489 ¥ 30.2724
100+ $ 3.1908 ¥ 27.2173
250+ $ 2.9524 ¥ 25.184
500+ $ 2.714 ¥ 23.1507
库存: 35
起订量: 27 增量: 0
交货地:
最小起订量为:10
合计: ¥ 302.72
