74479777268

产品分类: 功率电感
厂牌: WURTH
产品描述:
供应商型号: SXE-74479777268
供应商: 海外现货
标准整包数: 5

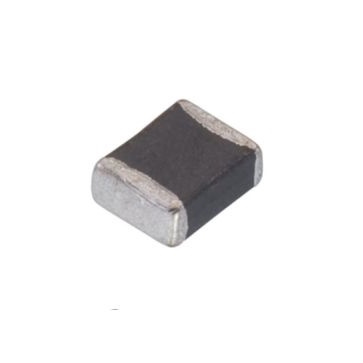

WURTH 功率电感 74479777268

74479777268概述

    WE-PMI Power Multilayer Inductor

    1. 产品简介


    WE-PMI Power Multilayer Inductor 是一种适用于一般电子设备设计的电感器。它具有多层结构,专门设计用于提升电源管理系统的效率。这种电感器广泛应用于消费电子、通信设备、计算机硬件等领域,特别适合那些对电源管理要求较高的场合。

    2. 技术参数


    - 尺寸规格:
    - 尺寸:0.8 mm x 1.0 mm x 0.8 mm(以10:1比例缩放)
    - 推荐焊盘尺寸:0.8 mm(以10:1比例缩放)

    - 电气特性:
    - 电感值(L):1 MHz / 5 mA 下为 6.8 μH,公差±20%
    - 额定电流1(IR1):ΔT=20 K时为 600 mA 典型值
    - 额定电流2(IR2):ΔT=40 K时为 900 mA 典型值
    - 饱和电流(ISAT):当|ΔL/L|<30%时为 200 mA 典型值
    - 直流电阻(RDC):20 °C时为 300 mΩ ±25%,最大值为 375 mΩ
    - 自谐振频率(fres):最小值为 40 MHz
    - Q因子(Q):1 MHz / 5 mA 时最小值为 17
    - 认证:
    - 符合RoHS指令(2011/65/EU & 2015/863)
    - 符合REACH标准(EC 1907/2006)
    - 符合无卤素标准(JEDEC JS709B 和 IEC 61249-2-21)
    - 通用属性:
    - 温度范围:-40°C 至 +125°C
    - 存储条件:温度<40°C,相对湿度<75%RH
    - 潮湿敏感度等级(MSL):1级

    3. 产品特点和优势


    - 低直流电阻:这款电感器具有极低的直流电阻(RDC),能够有效降低功率损耗,提高电路的整体效率。
    - 宽温范围:可在极端温度环境下正常工作,从-40°C到+125°C。
    - 高可靠性:通过了多项国际认证,确保在各种应用环境中的可靠性和安全性。
    - 高饱和电流:即使在大电流条件下也能保持稳定的电感值,避免电感器饱和。

    4. 应用案例和使用建议


    - 应用案例:这款电感器非常适合用于手机充电器、无线路由器和笔记本电脑等设备中的电源管理系统。它可以有效地滤波和稳压,提升整体设备的性能。
    - 使用建议:安装过程中应严格按照技术手册中的推荐焊盘尺寸进行布局,确保良好的焊接效果。在焊接过程中,应遵循符合的技术产品规格,以保证最佳的焊接质量和电感器性能。

    5. 兼容性和支持


    - 兼容性:这款电感器在大多数标准的印刷电路板(PCB)上都具有良好的兼容性,可以与其他标准电子元器件一起使用。
    - 支持服务:Würth Elektronik提供全面的技术支持和售后服务,包括详细的安装指南和使用说明文档。如需更多信息或技术支持,请联系当地的销售代表或技术支持团队。

    6. 常见问题与解决方案


    - 问题1:组件可能受到物理冲击导致损坏。
    - 解决方案:在运输和处理过程中要小心轻放,避免跌落或受到剧烈撞击。
    - 问题2:长期存储可能导致终端退化。
    - 解决方案:建议在12个月内使用存储的产品,以确保良好的焊接性能。如果需要长时间存储,应严格遵守存储条件。
    - 问题3:焊接过程中的热应力可能导致损坏。
    - 解决方案:按照推荐的焊接曲线进行焊接,避免超出电感器的工作温度范围。

    7. 总结和推荐


    总结:WE-PMI Power Multilayer Inductor 是一款专为一般电子设备设计的高效能电感器,具备低直流电阻、高可靠性、宽工作温度范围等特点。这些特性使其成为电源管理系统中的理想选择。
    推荐:鉴于其卓越的性能和广泛的适用性,我们强烈推荐将此款电感器应用于各种需要高效率电源管理的场合。如果您有任何疑问或需要更多详细信息,请咨询Würth Elektronik的技术支持团队。

74479777268参数

参数
测试频率 -
电感值 -
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 -
直流电阻(DCR) -
额定电流 -
Q值 -
包装方式 散装
