870575374003

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 330μF 16V 通孔安装
供应商型号: 4171944
供应商: 海外现货
标准整包数: 1

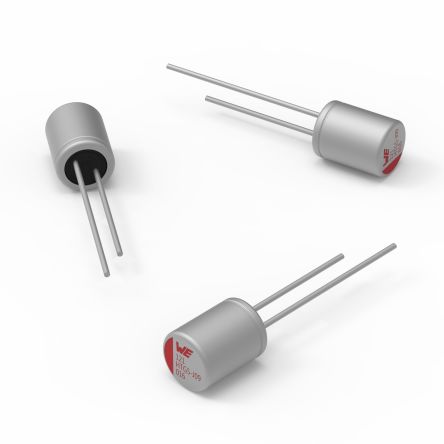

WURTH 铝电解电容 870575374003

870575374003概述


    产品简介


    WCAP-HTG5 铝聚合物混合电容器是一种适用于一般电子设备的高性能电容器。这款电容器具有卓越的稳定性和可靠性,广泛应用于消费电子、通信设备和工业控制系统等领域。

    技术参数


    - 尺寸:8.00 mm x 11.50 mm
    - 额定电压:16 V(DC)
    - 耐压测试条件:20 V(DC)最大值,1000次循环,20 °C
    - 电容值:330 µF,±20% 容差
    - 损耗因子(DF):0.25 V/120 Hz/ +20 °C,最大16%
    - 纹波电流:100 kHz @ 105 °C,最大2350 mA
    - 等效串联电阻(ESR):0.25 V/100 kHz/ +20 °C,最大23 mΩ
    - 泄漏电流:2分钟,+20 °C,最大52.8 µA
    - 工作温度范围:-55 °C 至 +105 °C
    - 存储条件:5 °C 至 35 °C,相对湿度10% 至 75%

    产品特点和优势


    WCAP-HTG5 电容器采用铝聚合物混合材料,结合了传统铝电解电容器和固态电容器的优点。其独特的结构使其具有出色的电气特性和高温稳定性。此外,其宽广的工作温度范围和高可靠性的设计,使得该产品能够在严苛的应用环境中保持稳定的性能。这些特点使它在众多应用中脱颖而出,如电源管理、信号处理和电机驱动等领域。

    应用案例和使用建议


    该电容器常用于需要高纹波电流处理能力的电源滤波器、稳压电路和储能电路中。例如,在开关电源的设计中,可以通过并联多个电容器来提高纹波电流处理能力。同时,使用时需要注意确保正确的极性和避免过压,以防止损坏电容器。建议在长时间存储后通电前进行预充电,确保最佳性能。

    兼容性和支持


    WCAP-HTG5 电容器与其他标准 PCB 组件具有良好的兼容性,可轻松集成到现有的设计中。制造商提供全面的技术支持和可靠性检查服务,以确保客户能够顺利地将其应用到不同的电子产品中。同时,对于需要特殊应用领域的客户,制造商也可提供定制化的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过压导致损坏 | 确保不施加超过额定电压的电压 |
    | 泄漏电流增加 | 在存储后先通过保护电阻进行预充电 |
    | 等效串联电阻增大 | 检查焊接质量,确保正确安装 |

    总结和推荐


    WCAP-HTG5 铝聚合物混合电容器以其优异的电气特性和高可靠性,在多种应用中表现出色。对于需要在高纹波电流条件下工作的系统,该电容器是一个理想的选择。强烈推荐将其用于各种电子设备中,特别是在需要高效能、稳定性和长寿命的场合。如果您对电容器有任何疑问或需要进一步的技术支持,请联系 Würth Elektronik eiSos GmbH & Co. KG 的技术支持团队。

870575374003参数

参数
电容值 330μF
额定电压 16V
容差 -
ESR-等效串联电阻 -
纹波电流 -
工作寿命 -
安装方式 通孔安装
包装方式 盒装

870575374003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

870575374003数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 870575374003 870575374003数据手册

870575374003封装设计

查看详情并下载
Symbol
Footprint
3D Model
