643210100404

产品分类: 圆形连接器
厂牌: WURTH
产品描述:
供应商型号: 4168207
供应商: 海外现货
标准整包数: 1

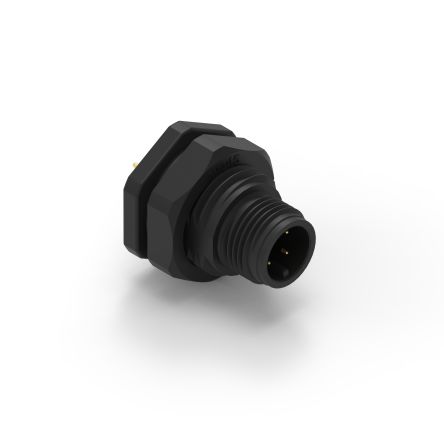

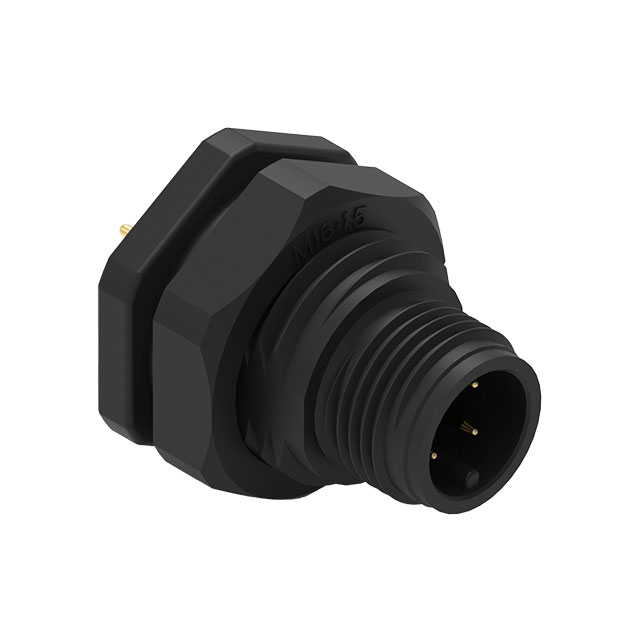

WURTH 圆形连接器 643210100404

643210100404概述


    产品简介


    WR-CIRC M12螺纹连接器(编码A) 是由Würth Elektronik eiSos GmbH & Co. KG设计和开发的一种电子元件,专为通用电子设备使用。这款连接器具有防水等级IP68,能够在极端环境下稳定工作。其主要功能是实现可靠且安全的电气连接,在工业自动化、汽车电子、通信设备等多个领域均有广泛应用。

    技术参数


    - 尺寸:20±0.25 mm x 22±0.25 mm x Ø 5±0.25 mm
    - 推荐PCB布局:5±0.1 mm,2 mm,4 mm
    - 推荐面板切口:16.1±0.1 mm
    - 最大面板厚度:4.5 mm
    - 面板螺丝紧固力矩:1 - 1.4 Nm
    - 面板螺丝螺纹:M16
    - PCB板厚:1.6 mm
    - 电流额定值:5 A
    - 工作电压:250 V
    - 接触电阻:10 mΩ max.
    - 耐压值:1400 V (AC)
    - 绝缘电阻:100 MΩ min.
    - 认证:RoHS,REACh,cULus

    产品特点和优势


    - 防水等级:达到IP68等级,可以在极端环境下稳定工作。
    - 高可靠性:经过严格的可靠性测试,确保在恶劣环境下的长期稳定运行。
    - 易于安装:推荐的PCB布局和面板切口使得安装过程更加简便。
    - 耐久性强:耐用性可达100次插拔循环,保证长期使用寿命。
    - 材料选择:使用阻燃材料(UL94 V-0),并且外壳和绝缘体均采用PA66材料,确保长期使用安全。

    应用案例和使用建议


    应用案例:WR-CIRC M12螺纹连接器广泛应用于工业自动化设备、汽车电子控制系统以及通信设备中。在这些应用场景中,连接器必须具备可靠的电气连接能力和高防水性能,以确保系统正常运行。
    使用建议:
    1. 环境适应性:确保安装环境温度在-40°C至+90°C之间。
    2. 防尘防水:在可能暴露于灰尘和水分的环境中使用时,务必确保正确的密封措施。
    3. 正确安装:严格按照推荐的PCB布局和面板切口进行安装,避免机械冲击。
    4. 防护涂层:如果需要使用灌封或涂覆材料,务必检查材料是否会因收缩或膨胀导致密封不良或损坏。

    兼容性和支持


    - 兼容性:与Würth Elektronik eiSos GmbH & Co. KG的其他配套组件兼容。
    - 支持服务:厂商提供详细的安装指南和技术支持,帮助客户解决安装过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    - 解决方案:检查接触点是否有灰尘或污垢,必要时进行清洁。
    2. 问题:连接器温度升高。
    - 解决方案:确认安装位置没有过热风险,确保散热良好。
    3. 问题:连接器在高温环境下出现故障。
    - 解决方案:使用耐高温材料并确保安装环境温度不超过产品规定的最大工作温度。

    总结和推荐


    综上所述,WR-CIRC M12螺纹连接器是一款高可靠性和高性能的产品,适用于各种严苛的应用环境。它在防水、电气连接、耐用性等方面表现出色,能够满足多种工业和商业需求。如果您需要一款可靠的连接器来提高系统的整体性能,强烈推荐使用这款产品。不过需要注意的是,本产品不适用于军事、航空航天等高安全性要求的应用领域,如需在这些领域使用,请先获得书面批准。

643210100404参数

参数
类型 -
颜色 -
端接 -
额定电流 -
外壳材料 -
针脚数 -
触头镀层 - 配接 -
安装方式 面板安装
包装方式 托盘

643210100404厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

643210100404数据手册

厂牌 PDF简要描述 下载
WURTH 圆形连接器 WURTH 643210100404 643210100404数据手册

643210100404封装设计

查看详情并下载
Symbol
Footprint
3D Model
