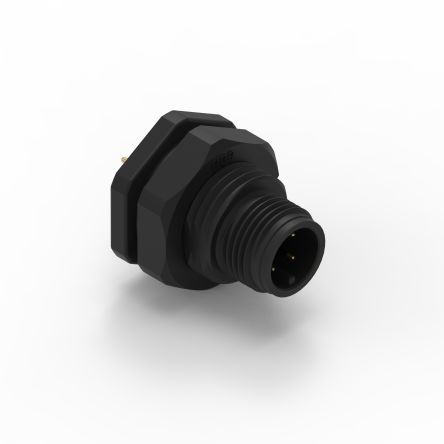

WURTH 圆形连接器 643210100604

643210100604概述

    WR-CIRC M12 Screw - Coding A - Panel PCB: Technical Overview

    1. 产品简介


    产品类型: WR-CIRC M12 Screw
    主要功能: 适用于一般电子设备,用于面板和PCB连接。
    应用领域: 广泛应用于各类通用电子设备中,如消费电子产品、工业自动化设备等。

    2. 技术参数


    - 外形尺寸(单位:mm)
    - 长度:20 ±0.25
    - 宽度:5 ±0.25
    - 外径:22.8 ±0.25
    - 螺纹规格:M12×1
    - 密封规格:PG9
    - 推荐PCB布局(单位:mm)
    - 孔径:5 ±0.1
    - 孔间距:1, 4, O 1
    - 角度:45°
    - 推荐面板切割尺寸(单位:mm)
    - 孔径:15.4 ±0.1
    - 槽宽:13.6 +0.15 -0
    - 电气特性
    - 额定电流:5 A
    - 工作电压:250 V
    - 接触电阻:初始值 ≤10 mΩ
    - 耐压:1分钟内 1400 V (AC)
    - 绝缘电阻:≥100 MΩ
    - 机械特性
    - 面板厚度:≤4.5 mm
    - 面板紧固力矩:1 - 1.4 Nm
    - PCB厚度:1.6 mm
    - 环境参数
    - 工作温度范围:-40°C 至 +90°C
    - 防护等级:IP68

    3. 产品特点和优势


    - 材质优势:绝缘材料为PA66,具有良好的耐热性和阻燃性;接触材料为铜合金并镀金,确保了长期的导电性能和抗腐蚀能力。
    - 机械强度:螺母螺纹采用PG9标准,能够在各种复杂环境中保持稳定的机械连接。
    - 环境适应性:防护等级达到IP68,能够在极端环境条件下保持良好的密封性能。
    - 耐用性:设计寿命高达100次插拔循环,保证了长期使用的可靠性。

    4. 应用案例和使用建议


    应用案例:WR-CIRC M12 Screw广泛应用于消费电子、工业自动化等领域,特别是在需要高可靠性和良好密封性的场合。
    使用建议:
    - 在组装过程中确保焊接符合制造商提供的温度曲线要求。
    - 使用合适的清洁剂和方法清洗产品,避免对材料造成损坏。
    - 避免直接暴露于阳光下,存储时要遵守制造商推荐的条件。
    - 当产品用于户外环境时,需额外考虑UV保护和防腐措施。
    - 若产品安装在金属面板上,应注意防止因不同金属材料引起的电化学腐蚀。

    5. 兼容性和支持


    - 兼容性:本产品可与Würth Elektronik的其他配件及工具配合使用,但不建议与非官方配件混合使用以保证可靠性。
    - 支持:制造商提供全面的技术支持和售后保障服务,用户可通过技术支持热线获取帮助。

    6. 常见问题与解决方案


    - Q1: 焊接时产品出现变形或损坏怎么办?
    - A: 确保焊接过程遵循制造商推荐的焊接温度曲线。如果问题仍然存在,联系技术支持寻求进一步的帮助。
    - Q2: 产品在储存过程中出现焊点不良,如何解决?
    - A: 确保产品在制造商推荐的时间范围内使用,并遵循正确的储存条件。
    - Q3: 如何处理装配后产品出现松动的情况?
    - A: 检查安装时的紧固力矩是否符合要求,并确认装配过程中没有受到过大的外力影响。

    7. 总结和推荐


    总体评价:WR-CIRC M12 Screw凭借其卓越的电气性能、出色的机械强度以及优秀的环境适应性,在各类电子设备中表现优异。
    推荐意见:鉴于其强大的功能和广泛应用领域,强烈推荐在各类通用电子设备中使用WR-CIRC M12 Screw,特别适用于要求高可靠性和密封性的场合。

643210100604参数

参数
端接 -
额定电流 -
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
安装方式 面板安装
包装方式 托盘

643210100604厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

643210100604数据手册

厂牌 PDF简要描述 下载
WURTH 圆形连接器 WURTH 643210100604 643210100604数据手册

643210100604封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.5887 ¥ 123.2747
10+ $ 13.1337 ¥ 110.9799
100+ $ 11.4882 ¥ 97.0749
250+ $ 10.0814 ¥ 85.1877
500+ $ 9.378 ¥ 79.2441
1000+ $ 8.6746 ¥ 73.3005
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 123.27
