643230100404

产品分类: 圆形连接器
厂牌: WURTH
产品描述:
供应商型号: 4168220
供应商: 海外现货
标准整包数: 1

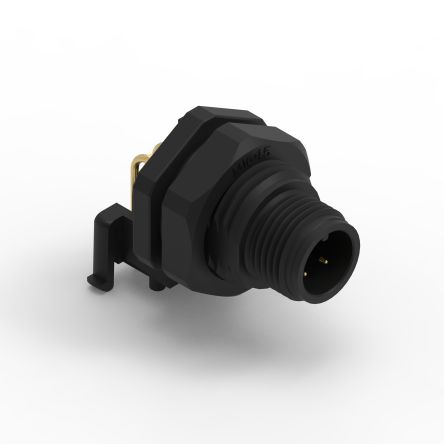

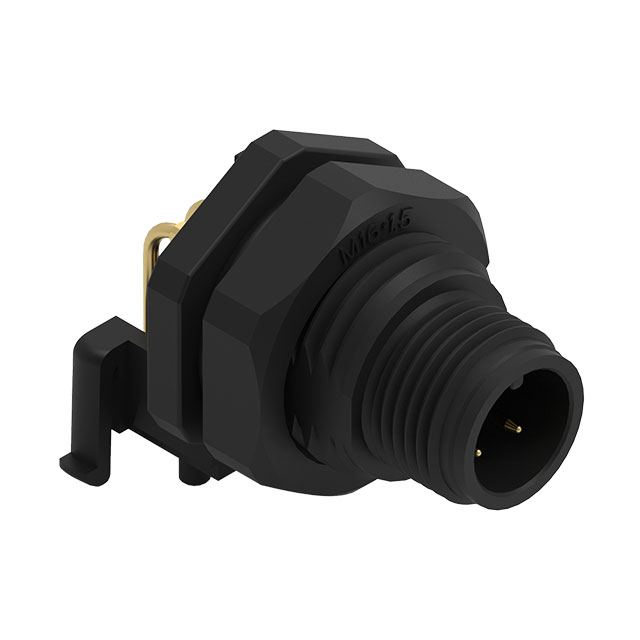

WURTH 圆形连接器 643230100404

643230100404概述

    WR-CIRC M12 Screw - Coding A - Panel PCB Technical Manual Overview

    1. 产品简介


    产品类型:
    WR-CIRC M12螺钉连接器(编码A)面板PCB型,适用于一般电子设备。
    主要功能:
    - 高可靠性连接解决方案
    - 适用于工业自动化、通信设备、消费电子等多个领域的电路板连接
    应用领域:
    - 工业控制
    - 通信基础设施
    - 消费电子产品
    - 医疗设备

    2. 技术参数


    - 外形尺寸(毫米):
    - 长度:20 ± 0.25
    - 宽度:22 ± 0.25
    - 直径:5 ± 0.25
    - 螺纹规格:M16×1.5,M12×1
    - 面板厚度: 4.5 mm max
    - 面板螺母紧固力矩: 1 - 1.4 Nm
    - 面板螺母螺纹规格: M16
    - 操作温度范围: -40°C 至 +90°C
    - 防护等级: IP68
    - 额定电流: 5 A
    - 工作电压: 250 V
    - 接触电阻(初始): 10 mΩ max
    - 耐压: 1 分钟 1400 V (AC)
    - 绝缘电阻: 100 MΩ min
    - 认证:
    - RoHS 合规性认证
    - REACH 合规性认证
    - cULus 认证(E522986)

    3. 产品特点和优势


    - 耐用性: 可达 100 万次插拔循环
    - 材料性能:
    - 绝缘体材料:PA66
    - 接触材料:铜合金
    - 接触镀层:金
    - 环保: 符合RoHS和REACH标准,确保无害环保
    - 适应多种环境: -40°C 至 +90°C 的宽温工作范围
    - 高可靠性: 良好的机械和电气特性,保证长期稳定运行

    4. 应用案例和使用建议


    应用案例:
    - 工业控制系统的信号传输
    - 通信设备的连接点
    使用建议:
    - 在高温或低温环境中使用时需注意散热和防冻措施
    - 确保在设计过程中遵循推荐的PCB布局规范
    - 在使用过程中避免过度的操作力,防止损坏
    - 在户外使用时需考虑UV保护措施

    5. 兼容性和支持


    - 兼容性: 本产品专为与 Würth Elektronik eiSos GmbH & Co. KG 的其他产品配套使用
    - 支持: 厂商提供详尽的技术文档和支持服务,包括设计指南、测试报告和客户技术支持

    6. 常见问题与解决方案


    - 问题1:组件无法正常插拔
    - 解决方案: 检查插拔力度是否合适,确认螺纹是否对齐
    - 问题2:接触电阻过高
    - 解决方案: 清洁接触面,检查连接器是否受损,必要时更换
    - 问题3:组件不可用在安全关键系统中
    - 解决方案: 如需在高安全要求系统中使用,需联系厂商获得书面批准

    7. 总结和推荐


    总结:
    - WR-CIRC M12螺钉连接器在工业控制和通信领域具有良好的可靠性和耐用性
    - 具备出色的环境适应性和广泛的工作温度范围
    推荐:
    - 推荐用于需要高可靠性连接的应用场合,特别是在工业自动化和通信基础设施领域
    - 由于其广泛的应用范围和可靠的性能,是值得信赖的选择。

643230100404参数

参数
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 -
额定电流 -
外壳材料 -
安装方式 面板安装
包装方式 托盘

643230100404厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

643230100404数据手册

厂牌 PDF简要描述 下载
WURTH 圆形连接器 WURTH 643230100404 643230100404数据手册

643230100404封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 139.4944
10+ ¥ 134.5125
100+ ¥ 134.5125
250+ ¥ 134.5125
500+ ¥ 134.5125
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 139.49
