643411100408

产品分类: 圆形连接器
厂牌: WURTH
产品描述:
供应商型号: BN-643411100408
供应商: 海外现货
标准整包数: 1
WURTH 圆形连接器 643411100408

643411100408概述

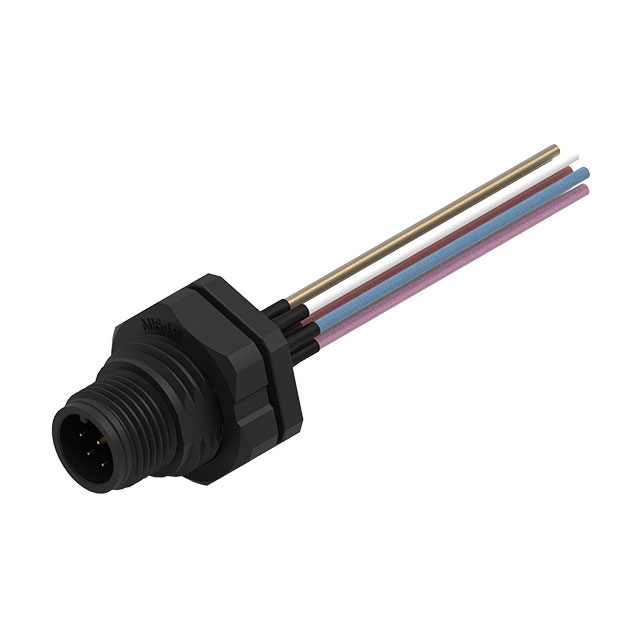

    WR-CIRC M12 Screw - Coding A - Panel + Wires 技术手册解析

    产品简介


    WR-CIRC M12 Screw - Coding A - Panel + Wires 是一款专门设计用于一般电子设备的连接器组件。该产品具有标准化的尺寸(20 ±0.25 mm、22 ±0.25 mm、Φ5 ±0.25 mm)和接口规范(M161.5、M121.0),主要用于工业控制、自动化系统、交通工具和消费电子等领域。

    技术参数


    - 机械尺寸
    - 长度:20 ±0.25 mm
    - 宽度:22 ±0.25 mm
    - 直径:Φ5 ±0.25 mm
    - 安装孔尺寸
    - 推荐面板开孔尺寸:O 16.1 ±0.1 mm、13.6 ±0.1 mm
    - 螺母紧固扭矩
    - 前置螺母紧固扭矩:1 - 1.4 Nm
    - 额定电流
    - IR = 5 A
    - 电气特性
    - 工作电压:30 V
    - 接触电阻:初始值最大10 mΩ
    - 耐压能力:1分钟内650 V(交流)
    - 绝缘电阻:最小值100 MΩ
    - 绝缘材料
    - 尼龙66 (PA66),阻燃等级UL94 V-0
    - 接触材料
    - 黄铜合金,镀金
    - 工作温度范围
    - -40°C 至 +90°C
    - 防护等级
    - IP68

    产品特点和优势


    1. 高可靠性: 经过国际标准认证,如RoHS和REACH,确保符合环保标准。
    2. 多功能性: 可适用于多种工业应用环境,具有广泛的适应性。
    3. 耐用性强: 设计寿命可达100次插拔循环,适用于频繁操作的应用场合。
    4. 防护能力强: 具备IP68防护等级,能在极端环境中稳定运行。

    应用案例和使用建议


    应用案例:
    - 工业控制面板
    - 汽车电子控制系统
    - 自动化生产线
    使用建议:
    1. 温度管理: 使用过程中需考虑温升,避免超过最大允许工作温度。
    2. 防护措施: 在户外使用时需额外考虑UV防护和防腐蚀处理。
    3. 正确安装: 确保螺母紧固扭矩达到标准,避免机械冲击导致损坏。
    4. 清洁与保养: 清洗过程需避免刷子的使用,防止功能区变形。

    兼容性和支持


    该产品与Würth Elektronik其他配套产品兼容,如需使用不同品牌的设备,建议预先进行兼容性测试。供应商提供全方位的技术支持和售后服务,确保用户在设计和使用过程中无后顾之忧。

    常见问题与解决方案


    1. Q: 如何判断连接器是否已经损坏?
    - A: 检查连接器的物理外观,如有破损或变形,可能已经损坏。
    2. Q: 连接器如何正确安装到面板上?
    - A: 确保使用正确的工具并按推荐的紧固扭矩值紧固螺母。
    3. Q: 使用过程中需要注意哪些安全事项?
    - A: 避免直接机械冲击,特别是在重载条件下不要进行插拔操作。

    总结和推荐


    WR-CIRC M12 Screw - Coding A - Panel + Wires 是一款高品质的连接器产品,适用于多种工业和消费电子产品。其出色的可靠性和耐用性使其成为许多应用场景的理想选择。强烈推荐给那些寻求高性能连接解决方案的专业用户。
    以上是对该产品的全面解析和评估,希望对您的选择和应用有所帮助。

643411100408参数

参数
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 -
额定电流 -
外壳材料 -
安装方式 面板安装
包装方式 袋装

643411100408厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

643411100408数据手册

厂牌 PDF简要描述 下载
WURTH 圆形连接器 WURTH 643411100408 643411100408数据手册

643411100408封装设计

查看详情并下载
Symbol
Footprint
3D Model
