691361100002

厂牌: WURTH

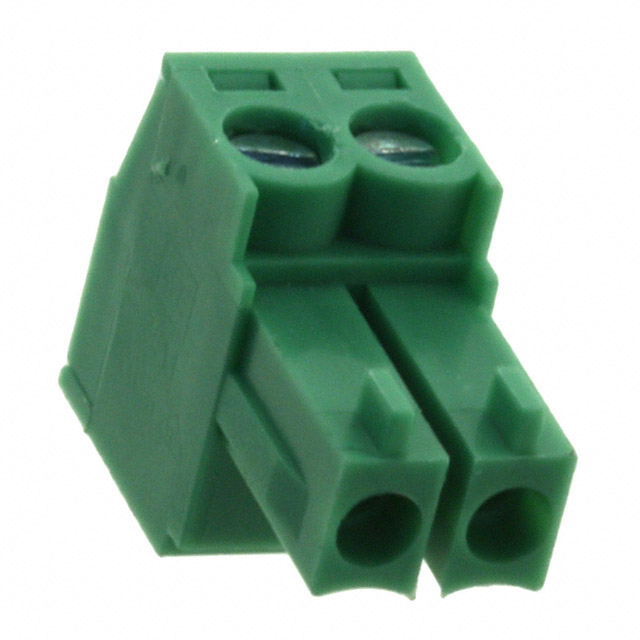

产品描述: Wurth Elektronik 3.5mm间距2p插拔式接线端子 插头, 3611系列, 300 V 交流, 螺钉拧紧, 绿色
供应商型号: 1841347
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691361100002

691361100002概述


    产品简介


    SERIE 3611 系列是一款垂直电缆入口插头,属于TE Connectivity(TE)品牌下的高性能连接器。这款连接器广泛应用于一般电子产品设备中,如通讯设备、工业控制、汽车电子等领域。它以其卓越的电气性能和机械稳定性而著称,特别适用于需要高可靠性的场合。

    技术参数


    | 参数 | 规格 |

    | 材料 | 绝缘体:PA 66 |
    | 燃烧等级 | UL94-V0 |
    | 颜色 | 绿色 |
    | 金属外壳 | 黄铜(CuZn) |
    | 接线端螺钉 | 镀锌钢 |
    | 接线端螺钉槽型 | "-" |
    | 导线保护装置 | PhBz镀锡 |
    | 工作温度范围 | -40°C 至 105°C |
    | 额定电流 | 10A / 10.5A |
    | 工作电压 | 300VAC |
    | 耐压 | 1.6KV / 2.5KV |
    | 接触电阻 | 最大 20 mOhm |
    | 固态导线规格 | 26-16 AWG / 0.129-1.31 mm² |
    | 缠绕导线规格 | 26-16 AWG / 0.129-1.31 mm² |
    | 扭矩 | 3.0 Lb-In / 0.34 Nm |
    | 导线剥离长度 | 6-7 mm |
    | 螺丝规格 | M2.0 |
    | 距离 | 3.5 mm |

    产品特点和优势


    - 材料选择:采用PA 66材料作为绝缘体,具有良好的耐热性和阻燃性;黄铜作为金属外壳,保证了较高的机械强度。
    - 电气性能:具备高耐压性能,额定电流高达10A,适合多种高电流应用场景。
    - 环境适应性:工作温度范围宽,可在-40°C至105°C的环境下稳定工作。
    - 可靠性:严格的机械设计确保了连接器在长期使用中的可靠性和稳定性。
    - 认证合规性:通过UL94-V0燃烧等级测试,并且符合RoHS标准,确保安全环保。

    应用案例和使用建议


    应用案例
    SERIE 3611 连接器广泛应用于各种通信设备和控制系统,尤其是在需要高可靠性和抗环境因素干扰的应用场合。例如,在汽车电子系统中,它可以用于动力总成控制模块的连接,确保信号传输的稳定性和可靠性。
    使用建议
    1. 安装注意事项:在安装过程中要避免对连接器的直接机械冲击,防止损害接触点。
    2. 清洁保养:建议使用不含有机酸的清洁剂进行清洁,避免对塑料部件造成损害。
    3. 使用环境:使用时注意工作温度范围,确保不会超过最大额定值。

    兼容性和支持


    - 兼容性:这款连接器专为与Würth Elektronik自家的产品及工具配合使用而设计,因此确保了其高可靠性。对于使用其他产品可能导致的问题,厂商不承担责任。
    - 技术支持:Würth Elektronik提供详尽的技术文档和产品规范更新,帮助用户及时了解最新信息。如果需要进一步的技术支持,可以联系销售人员。

    常见问题与解决方案


    1. 问题:连接器出现异常高温。
    - 解决方案:检查是否有过载现象,并确认连接器的工作环境温度是否超出规定范围。

    2. 问题:连接器接触不良。
    - 解决方案:重新紧固接线端螺钉,确保接触良好。

    3. 问题:长时间未使用导致连接器故障。
    - 解决方案:在存储前确保原包装密封,存储时间不应超过12个月。

    总结和推荐


    总体来说,SERIE 3611 系列连接器凭借其卓越的电气性能和可靠的机械结构,非常适合应用于需要高可靠性和抗环境因素干扰的场合。其广泛的温度适用范围和认证合规性使其成为众多行业的理想选择。虽然某些特定用途需要用户自行评估,但厂商提供的详尽文档和支持使得使用变得简单而安心。推荐广大用户选用此款连接器以提高设备的整体性能。

691361100002参数

参数
长*宽*高 3.5mm(长度)*11.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691361100002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691361100002数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691361100002 691361100002数据手册

691361100002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.3522
10+ ¥ 8.7434
50+ ¥ 8.3936
100+ ¥ 7.8341
250+ ¥ 7.6942
650+ ¥ 7.6942
库存: 2412
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.35
