885382208007

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 100nF ±10% X7R 250V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: 10B-4261552-4
供应商: 国内现货
标准整包数: 5

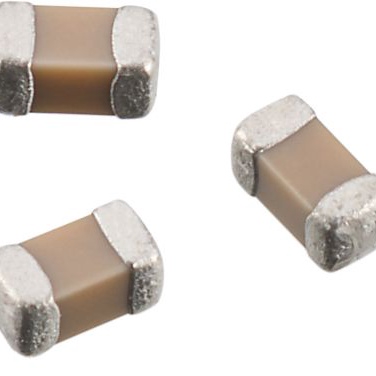

WURTH 陶瓷电容 885382208007

885382208007概述


    产品简介


    WCAP-CSST Soft Termination MLCC 是一款专为通用电子设备设计的陶瓷电容器。这款多层陶瓷电容器(MLCC)适用于广泛的电子设备,从消费电子产品到工业控制系统。其主要功能在于提供稳定的电容值和耐高温性能,使其在各种工作环境中均能保持良好的电气特性。

    技术参数


    - 尺寸:长 L = 3.2 mm (+0.4/-0.1),宽 W = 1.6 mm (±0.2),高 H = 1.6 mm (±0.2)
    - 焊盘尺寸:Fl = 0.6 mm (±0.2)
    - 推荐焊接区域尺寸:pl1 = 4 mm,pl2 = 2.2 mm,fw = 1.6 mm
    - 额定电压:UR250 V (DC)
    - 标称电容:C = 100 nF (±10%),在1 kHz下的交流电压下测量
    - 耗散因子:DF ≤ 2.5%,在1 kHz下的交流电压下测量
    - 绝缘电阻:RISO ≥ 1 GΩ,在施加额定电压后保持60秒
    - 温度系数:±15%(X7R型)
    - 存储条件:5-35°C,湿度 < 75%
    - 工作温度范围:-55°C 至 +125°C
    - 端子强度:≥10 N(≥0603尺寸)
    - 振动耐受性:在三个方向上承受2小时,频率10-55 Hz/min,振幅0.75 mm或10 g
    - 耐热冲击:适用于SMT工艺,符合JEDEC J-STD-020E标准

    产品特点和优势


    1. 稳定性高:X7R材料具有较高的温度稳定性和较低的温度系数。
    2. 高可靠性:通过严格的测试和认证,确保在复杂工作环境中的可靠性。
    3. 坚固耐用:具备较高的端子强度和振动耐受性,能够在恶劣条件下长时间工作。
    4. 适用范围广:适用于各类消费电子产品及工业控制设备,具有较高的通用性和适应性。

    应用案例和使用建议


    - 消费电子产品:适合用于手机、平板电脑等消费电子产品中的电源管理和信号处理电路。
    - 工业控制系统:可用于自动化控制系统中的滤波和储能应用。
    - 医疗设备:作为备用电源或辅助电路中的关键组件,需要特别注意产品的使用寿命和可靠性。
    使用建议:
    - 确保焊点质量良好,避免过高的焊接温度导致焊料过多或不足。
    - 选择合适的PCB设计,以减少机械应力对电容器的影响。
    - 在高温环境下使用时,需定期检查产品的温度上升情况,避免超过20°C的温升限制。

    兼容性和支持


    - 该产品已通过REACH和RoHS认证,符合环保要求。
    - 生产商提供详细的技术文档和支持,确保客户在使用过程中获得必要的帮助。

    常见问题与解决方案


    1. 焊接过程中出现焊料过多或不足:严格按照制造商提供的焊接曲线进行操作,避免使用过量或不足的焊膏。
    2. 电容器表面损坏:避免在电容器表面接触水分或灰尘,以防止腐蚀和短路。
    3. 端子断裂:在安装过程中,避免直接施加机械力到电容器上。

    总结和推荐


    综上所述,WCAP-CSST Soft Termination MLCC 在技术参数、性能和耐用性方面表现出色,适用于多种电子设备和工业应用。其出色的温度稳定性和高可靠性使得其成为众多电子工程师的首选。对于需要稳定电容值和可靠性的场合,强烈推荐使用这款产品。

885382208007参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 250V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
零件状态 在售

885382208007厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

885382208007数据手册

厂牌 PDF简要描述 下载
WURTH 陶瓷电容 WURTH 885382208007 885382208007数据手册

885382208007封装设计

查看详情并下载
Symbol
Footprint
3D Model
