860040575007

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 220μF 35V ±20% 7000h@ 105°C 1.06A@ 100kHz,795mA@ 120Hz 通孔安装 10mm(长度)*14mm(高度)
供应商型号: 10B-2533651-4
供应商: 国内现货
标准整包数: 1

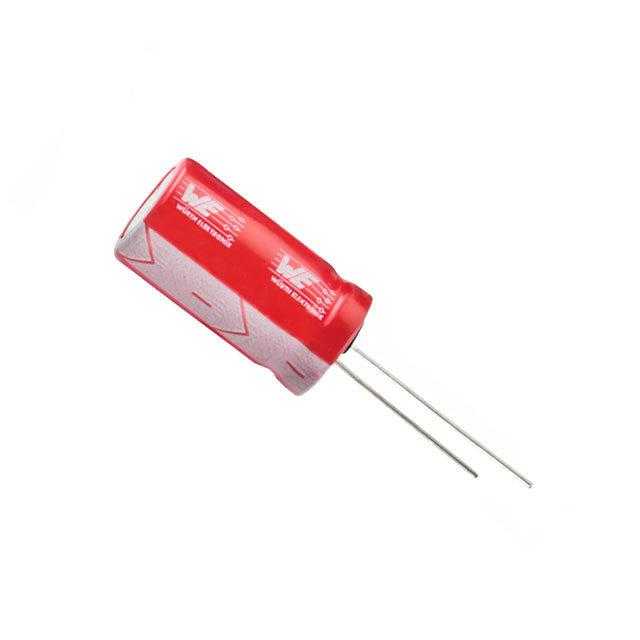

WURTH 铝电解电容 860040575007

860040575007概述

    WCAP-ATUL Aluminum Electrolytic Capacitors

    产品简介


    WCAP-ATUL 系列铝电解电容器是一款广泛应用于各类通用电子设备的高性能电容器。这些电容器的主要功能在于储存电荷并提供稳定电压。它们在诸如电源滤波、信号耦合、缓冲存储等应用场景中表现出色,适用于多种消费电子和工业电子产品。

    技术参数


    - 型号: WCAP-ATUL
    - 订购编号: 860040575007
    - 外形尺寸: 10.0 x 12.5 mm
    - 额定电压: 35 V (DC)
    - 容值: 220 μF
    - 漏电流: 77.0 μA
    - 损耗因子: 0.08%
    - 纹波电流: 1060 mA(在100kHz,20°C条件下)
    - 阻抗: 0.32 Ω(在100kHz,20°C条件下)
    - 工作温度范围: -40°C 到 +105°C

    产品特点和优势


    WCAP-ATUL 系列电容器具有高可靠性、低损耗和宽广的工作温度范围,使得其在恶劣环境下也能保持良好的性能。具体优势包括:
    - 高额定电压,能够承受高达35V的直流电压。
    - 大容值(220 μF),能够在电路中储存大量电荷。
    - 低漏电流和损耗因子,确保高效能表现。
    - 优异的纹波电流处理能力,适合高频应用。
    - 设计满足一般电子设备使用标准,但不适合军事、航空航天等高安全性需求的应用。

    应用案例和使用建议


    WCAP-ATUL 电容器非常适合用于电源滤波、信号耦合、存储和缓冲等应用。为了确保最佳性能和延长使用寿命,建议采取以下措施:
    - 避免极性反接: 在设计电路时,务必考虑电容器的极性,避免极性反接导致损坏。
    - 控制环境条件: 电容器应避免暴露在高温、高湿或有害气体环境中。
    - 合理布线: 在PCB布局时,应确保电容器与其它组件之间有足够的空间,以利于散热。

    兼容性和支持


    - 焊接要求: 电容器支持波峰焊和手工焊接。对于波峰焊,需遵循特定的焊接规范。
    - 供应商支持: Würth Elektronik eiSos 提供详细的安装和使用指南,以及售后技术支持。

    常见问题与解决方案


    1. 问题: 极性反接导致电容器损坏。
    - 解决方案: 在电路设计阶段,检查所有电容器的极性,确保正确连接。
    2. 问题: 温度过高导致电容器寿命缩短。
    - 解决方案: 确保电容器工作温度不超过规定范围,并留出足够的散热空间。
    3. 问题: 涌流导致电容器过热。
    - 解决方案: 使用适当的限流电阻来限制涌流。

    总结和推荐


    WCAP-ATUL 铝电解电容器以其优良的电气特性和可靠性,在广泛的通用电子设备中展现出色的表现。然而,由于其设计主要用于一般电子设备,不适合高安全性和高可靠性的应用场合。对于需要在极端环境或高安全要求下工作的应用,可能需要选择其他更高级别的产品。总体而言,该产品是大多数通用电子设备的理想选择。

860040575007参数

参数
电容值 220μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 7000h@ 105°C
纹波电流 1.06A@ 100kHz,795mA@ 120Hz
长*宽*高 10mm(长度)*14mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

860040575007厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

860040575007数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 860040575007 860040575007数据手册

860040575007封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 3.7539
100+ ¥ 3.2815
200+ ¥ 2.9211
426+ ¥ 2.8042
6000+ ¥ 2.2911
库存: 358
起订量: 60 增量: 1
交货地:
最小起订量为:50
合计: ¥ 187.69
直接购买
加入购物车
