890324026003

产品分类: 薄膜电容
厂牌: WURTH
产品描述: 220nF ±10% 聚丙烯 275V 通孔安装 26mm*6mm*15.5mm
供应商型号: 2456017
供应商: 海外现货
标准整包数: 1

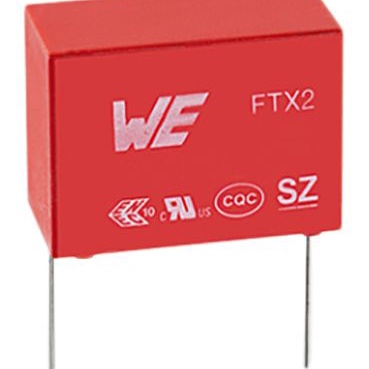

WURTH 薄膜电容 890324026003

890324026003概述


    产品简介


    WCAP-FTX2系列薄膜电容器是专为通用电子设备设计制造的产品。这类电容器属于X2安全等级电容,采用金属化聚丙烯材料(MKP)。它们主要用于交流电源线路中的滤波和抑制干扰,提供稳定可靠的性能。

    技术参数


    | 参数 | 规格 | 单位 | 容差 |
    ||
    | 尺寸 | 26.0 ±0.5 / 6.0 ±0.5 / 22.5 ±0.5 / 0.8 ±0.05 / 15.0 ±0.5 / 18.0 min. | mm
    | 额定电容 | 220 nF ±10% |
    | 额定电压 | 275 V (AC)
    | 绝缘电阻 | 30 GΩ
    | 损耗角正切 | 0.1% @ 1 kHz | % | 0.3% @ 10 kHz | 3% @ 100 kHz |
    | 额定温度范围 | -40 至 +105 °C
    | 储存条件 | 5 °C 至 +35 °C | °C | 10% 至 75% RH |
    | 温度漂移 | 7 °C 最大自发热

    产品特点和优势


    - 安全可靠:X2安全等级电容,符合RoHS标准,确保产品在安全和可靠性方面的高要求。
    - 宽温度范围:适用于-40°C至+105°C的广泛温度范围内。
    - 良好的绝缘性:具备30 GΩ的绝缘电阻,能有效防止漏电。
    - 低损耗角正切:在不同频率下的损耗角正切值保持在较低水平,减少能量损失。
    - 耐振动和热冲击:通过多项测试验证,具有优异的抗振动和热冲击能力。

    应用案例和使用建议


    这类电容器主要应用于各种电子设备中的滤波和噪声抑制,如开关电源、变频器、电磁兼容性(EMC)解决方案等领域。为了获得最佳效果,建议按照以下方式使用:
    - 电路设计:选择合适的安装位置,避免水和灰尘进入。
    - 散热管理:确保电容器周围有足够的散热空间,避免过热。

    兼容性和支持


    - 兼容性:适合与大多数主流电路板设计兼容,适用于SMT焊接工艺。
    - 支持:Würth Elektronik提供详细的安装指南和技术支持,确保客户能够正确使用并发挥电容器的最佳性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器表面出现腐蚀或过热现象 | 避免水分接触,保持环境干燥。 |
    | 电容器损坏 | 检查电路是否有短路现象,确保接线无误。 |
    | 电容器性能下降 | 检查电容器是否在额定工作条件下运行,必要时更换。|

    总结和推荐


    WCAP-FTX2系列薄膜电容器凭借其优秀的电气性能和宽泛的工作环境,非常适合用于需要高性能和高可靠性的电子设备中。无论是从制造质量还是从技术支持来看,Würth Elektronik都表现出色,因此我们非常推荐这款产品给需要高品质电容器的应用领域。

890324026003参数

参数
电容值 220nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 275V
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 26mm*6mm*15.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

890324026003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

890324026003数据手册

厂牌 PDF简要描述 下载
WURTH 薄膜电容 WURTH 890324026003 890324026003数据手册

890324026003封装设计

查看详情并下载
Symbol
Footprint
3D Model
