62000411722

厂牌: WURTH
产品描述: Wurth Elektronik 2.0mm间距4p单排排针, WR-WTB系列, 直角
供应商型号: 10B-2827968-4
供应商: 国内现货
标准整包数: 100
WURTH 矩形连接器 - 板载/直接线对板 62000411722

62000411722概述


    产品简介

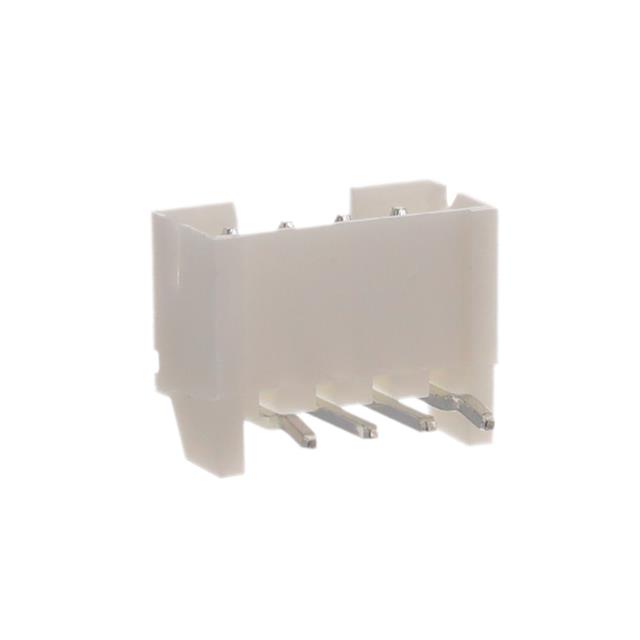

    产品名称:2.00mm Male Horizontal Shrouded Header
    产品类型: 此产品是一种水平式屏蔽插座,适用于各类电子设备中需要连接的场合。其独特的设计提供了稳固的连接方式,并具备较高的可靠性和防护能力。
    主要功能:
    - 稳定连接: 提供2.00mm间距的稳定连接,确保电子信号传输的准确性。
    - 防干扰: 屏蔽设计能够有效减少外界电磁干扰对内部信号的影响。
    - 耐用性高: 25次插拔寿命设计,使其能够在多种环境中长期使用。
    应用领域:
    - 通用电子产品
    - 工业控制设备
    - 通信设备
    - 航空航天
    - 医疗设备
    - 汽车电子系统

    技术参数


    | 参数 | 值 |

    | 材料 | 绝缘体:PA 66 |
    阻燃等级:UL94-V0 |
    颜色:白色 |
    | 接触材料 | 黄铜合金 |
    | 接触类型 | 冲压成型 |
    | 接触电镀 | 锡 |
    | 质量等级 | 25次插拔循环 |
    | 间距 | 2.00mm |
    | 电气特性
    | 额定电流 | 2A |
    | 工作电压 | 125V AC |
    | 绝缘电阻 | >1000 MΩ |
    | 介电强度 | 800 VAC/MIN |
    | 接触电阻 | 20mΩ最大值 |
    | 环境条件
    | 操作温度范围 | -25°C至+85°C |
    | 合规性 | 无铅,符合RoHS标准 |

    产品特点和优势


    此2.00mm屏蔽插座具备以下特点和优势:
    - 屏蔽功能: 设计有屏蔽结构,可防止外部电磁干扰,提高信号的传输质量。
    - 可靠性高: 具有25次插拔寿命,保证长时间使用的可靠性。
    - 耐用性强: 使用PA 66材料,具有良好的耐热和机械性能。
    - 广泛兼容: 可以适应不同类型的电路板安装需求,适合各种应用场景。

    应用案例和使用建议


    此屏蔽插座广泛应用于各种工业控制设备中。例如,在自动化生产线中,此类连接器可以用于连接传感器、控制器和执行器之间的信号线,确保控制系统高效运行。
    使用建议:
    - 安装位置选择: 应避免安装在高温或振动频繁的区域,以延长使用寿命。
    - 环境适应性: 在严苛环境下使用时,建议进行额外的防护处理。
    - 布线注意事项: 确保线缆与连接器接触良好,避免因接触不良导致信号衰减或丢失。

    兼容性和支持


    兼容性: 此屏蔽插座采用2.00mm标准间距,易于与其他符合此标准的电子元器件兼容。
    支持和服务:
    - 技术支持: Wurth Elektronik提供详尽的技术文档和支持服务。
    - 售后保障: 用户可以在使用过程中联系供应商获取必要的帮助。

    常见问题与解决方案


    问题1: 插头和插座接触不良,信号不稳定。
    解决方案: 检查连接部位是否清洁,确保没有灰尘或杂质阻碍接触。如情况未改善,考虑重新焊接或更换新的连接器。
    问题2: 连接器频繁出现接触不良的情况。
    解决方案: 检查连接器是否超出规定的插拔次数,必要时更换新的连接器。同时检查线路是否有短路或断路的情况。
    问题3: 使用过程中发现接触电阻偏大。
    解决方案: 检查连接器是否有氧化或腐蚀现象,如果存在需及时清理并重新安装。若问题依旧,建议联系供应商寻求进一步的支持。

    总结和推荐


    总体评价:
    2.00mm Male Horizontal Shrouded Header 是一款适用于多种应用场合的高质量连接器。其卓越的电气特性和机械性能使它成为工业控制设备和其他需要高性能连接解决方案的理想选择。此外,制造商提供了良好的支持服务和售后服务,这进一步增强了产品的市场竞争力。
    推荐使用:
    对于需要高可靠性和抗干扰性的应用场合,这款连接器是一个非常值得推荐的选择。它不仅能满足日常使用的需求,还能在复杂的工业环境中保持稳定的性能表现。

62000411722参数

参数
电缆间距 -
排数 1
触头镀层
电缆端接 -
针脚数 -
触头镀层厚度 -
类型 BOARD CONNECTOR,RECEPTACLE
颜色 白色
长*宽*高 10.0076mm(长度)*4.4958mm(宽度)
安装方式 板安装
应用等级 商用级
零件状态 在售
包装方式 袋装

62000411722厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

62000411722数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 板载/直接线对板 WURTH 62000411722 62000411722数据手册

62000411722封装设计

查看详情并下载
Symbol
Footprint
3D Model
