691312710008

厂牌: WURTH
产品描述:
供应商型号: 732-2810-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691312710008

691312710008概述

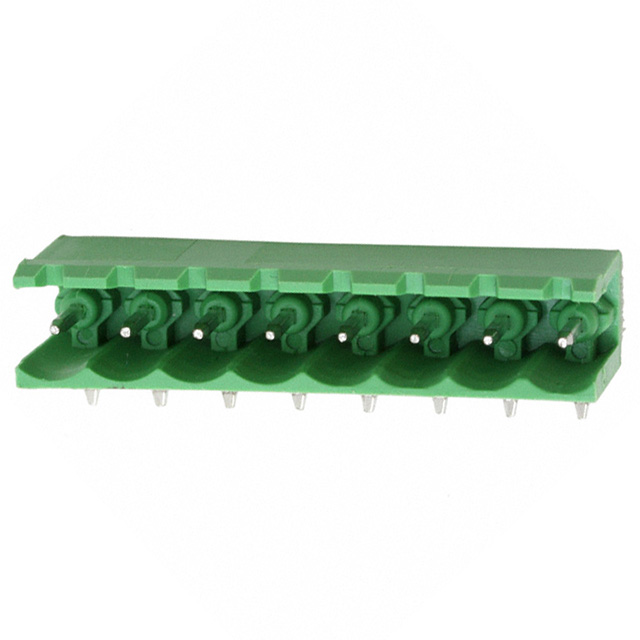

    SERIE 3137 - 5.00MM OPEN HORIZONTAL PCB HEADER 技术手册

    1. 产品简介


    SERIE 3137 - 5.00MM OPEN HORIZONTAL PCB HEADER 是一款专为印刷电路板(PCB)设计的水平开放式插头连接器。这种连接器主要用于各种电子设备和系统中,如消费电子产品、工业控制设备、通信设备等。其主要功能是实现电子组件之间的可靠电连接。

    2. 技术参数


    - 尺寸: 5.00mm(间距)
    - 绝缘材料: 绿色
    - 接触材料: 黄铜
    - 焊尾电镀: 锡
    - 阻燃等级: UL94-V0
    - 操作温度范围: -40°C 至 105°C
    - 认证标准: cULus, VDE
    - 电流额定值: 20A
    - 工作电压: 300VAC
    - 耐压能力: 1.6kV(初始),2.5kV(改进后)
    - 接触电阻: 最大 20mΩ

    3. 产品特点和优势


    SERIE 3137 连接器的主要优势在于其卓越的电气性能和机械稳定性。黄铜材质的接触件和锡镀层确保了长期稳定的电连接。此外,UL94-V0 阻燃等级使该连接器在高风险环境下也能提供安全可靠的连接。其绿色绝缘材料不仅便于识别,还符合 RoHS 和 Lead-Free 标准,满足现代环保要求。

    4. 应用案例和使用建议


    SERIE 3137 主要应用于需要高可靠性和稳定性的应用场景中。例如,在工业控制系统中,它可确保各个模块之间高效稳定的电力传输;在通信设备中,它可以保证高速数据传输过程中的信号完整性。为了充分发挥该连接器的优势,建议在组装过程中严格遵循焊接工艺标准,并保持适当的温度和时间控制,以避免损坏连接器的电气性能。

    5. 兼容性和支持


    SERIE 3137 连接器适用于多种标准 PCB 设计,且与市场上常见的 PCB 尺寸兼容。制造商提供了详细的安装指南和技术支持服务,确保用户能够正确安装和使用该连接器。此外,该产品通过了多项国际认证,包括 cULus 和 VDE,进一步保障了其在全球范围内的通用性和可靠性。

    6. 常见问题与解决方案


    - 问题一: 连接器在高温下工作时出现接触不良。
    - 解决方案: 检查焊点是否完全融化,并确保焊接过程中温度和时间控制得当。如果需要,可以考虑更换焊料。
    - 问题二: 连接器在长时间使用后接触电阻增加。
    - 解决方案: 清洁接触部位,去除氧化物或其他杂质。必要时,可以重新涂覆一层导电润滑剂以提高接触性能。


    7. 总结和推荐


    SERIE 3137 连接器凭借其优异的电气特性和稳定性,在多个应用领域内表现出色。它的环保设计和高可靠性使其成为市场上值得信赖的选择。无论是工业控制还是通信设备,这款连接器都能提供可靠的电连接。强烈推荐在高可靠性需求的应用中选用 SERIE 3137 连接器。

691312710008参数

参数
长*宽*高 40mm(长度)*8.5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

691312710008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691312710008数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691312710008 691312710008数据手册

691312710008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.725 ¥ 14.5763
10+ $ 1.3718 ¥ 11.5914
190+ $ 1.0605 ¥ 8.9609
380+ $ 0.9978 ¥ 8.4311
库存: 117
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.57
