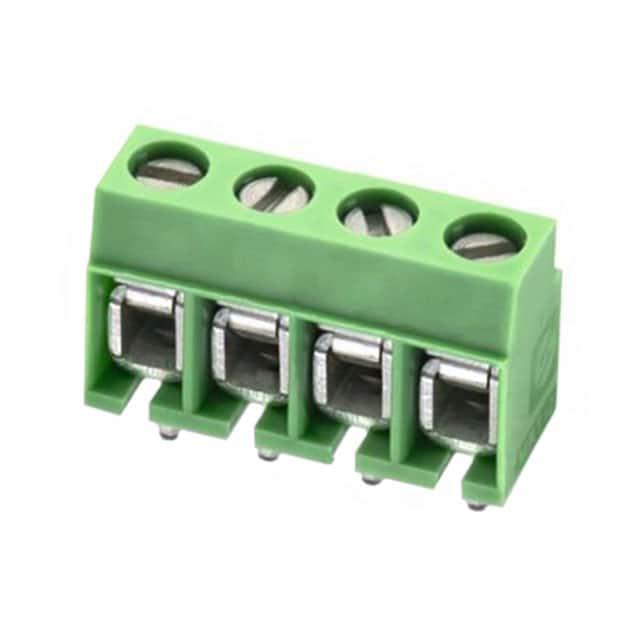

691137710004

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 WR-TBL系列, 4路, 5mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: 3767633
供应商: 海外现货
标准整包数: 10
WURTH 接线板-线至板 691137710004

691137710004概述


    产品简介


    这款由Würth Elektronik eiSos GmbH & Co. KG制造的电子元器件——Serie 1377 - 5.00mm Horizontal Entry w. Pressure Clamp - Glow Wire Plastic WR-TBL(订单代码:691137710004)是一款专门设计用于一般电子设备的连接器。它采用水平式设计,配有压力夹紧和发光塑料外壳,适用于需要高可靠性和安全性的多种场合。此产品主要用于一般电子设备,不可用于要求更高安全标准或可靠性标准的场合,除非相关方已签署特别协议。

    技术参数


    以下是产品的详细技术规格和性能参数:
    - 针数(Pins):4
    - 针间距(Pitch P):5 mm
    - 绝缘材料:PA6/66
    - 阻燃等级:UL94 V-0
    - 颜色:绿色
    - 接触材料:铜合金
    - 接触镀层:锡镍复合镀层
    - 端子螺钉材料:钢
    - 端子螺钉镀层:锌
    - 线保护材料:铜合金+锡
    - 操作温度范围:-30°C 至 +120°C
    - 额定电流(IR):16 A
    - 工作电压:250 V (AC)
    - 耐压:2000 V (AC),持续1分钟
    - 接触电阻:20 mΩ
    - 紧固扭矩:0.4 Nm
    - 导线剥皮长度:6 mm
    - 螺丝规格:M2.5
    - 实心导线截面(英寸):12至30 AWG
    - 实心导线截面(公制):3.31至0.05 mm²
    - 绞合导线截面(英寸):12至30 AWG
    - 绞合导线截面(公制):3.31至0.05 mm²
    - UL认证号:E150931
    - VDE认证号:40021397

    产品特点和优势


    - 通用性强:适用于各种一般电子设备,包括家用电器、工业控制系统等。
    - 高可靠性:通过严格的UL和VDE认证,确保在规定条件下的稳定运行。
    - 宽温度范围:可在-30°C至+120°C的极端温度下工作。
    - 快速紧固:只需0.4 Nm的扭矩即可紧固,易于安装且稳固耐用。
    - 多重保护:具备良好的抗冲击性能和防损设计,确保长期稳定工作。

    应用案例和使用建议


    应用案例
    - 家用电器:冰箱、洗衣机等家电设备的电路连接。
    - 工业控制:工业自动化设备中的信号传输。
    - 汽车电子:车内各种传感器和控制器之间的连接。
    使用建议
    - 在安装过程中,务必使用合适的工具进行紧固,避免过度施力导致损坏。
    - 确保在使用前完成必要的可靠性评估检查,特别是对于高安全性需求的应用。
    - 避免将产品暴露在高温、高压、腐蚀性物质中,以防影响其性能。

    兼容性和支持


    - 兼容性:此产品仅与Würth Elektronik eiSos的其他产品兼容,使用其他品牌的产品可能会影响其可靠性。
    - 支持和服务:制造商提供全面的技术支持和售后服务,用户可通过官方网站获取更多信息和帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后接触不良 | 检查安装是否正确,确保所有螺钉均已紧固。 |
    | 工作温度超出限制 | 调整使用环境或选择适合高温环境的型号。 |
    | 导线插入困难 | 确认导线尺寸符合规格,并正确剥离导线。 |

    总结和推荐


    总体而言,这款连接器以其高可靠性、宽温范围及多功能用途成为众多电子设备的理想选择。其广泛的应用范围和良好的市场表现使其在市场上具有较强的竞争力。因此,强烈推荐在需要高可靠性的电子设备中使用这款产品。不过,在涉及高安全性要求的应用场合时,必须经过充分的安全评估。

691137710004参数

参数
长*宽*高 20mm(长度)*7.5mm(宽度)
安装方式 导线安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691137710004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691137710004数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691137710004 691137710004数据手册

691137710004封装设计

查看详情并下载
Symbol
Footprint
3D Model
