860080374008

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 180μF 16V ±20% 3000h@ 105°C 520mA@ 100kHz 通孔安装 8mm(长度)*13mm(高度)
供应商型号: 4061543
供应商: 海外现货
标准整包数: 1

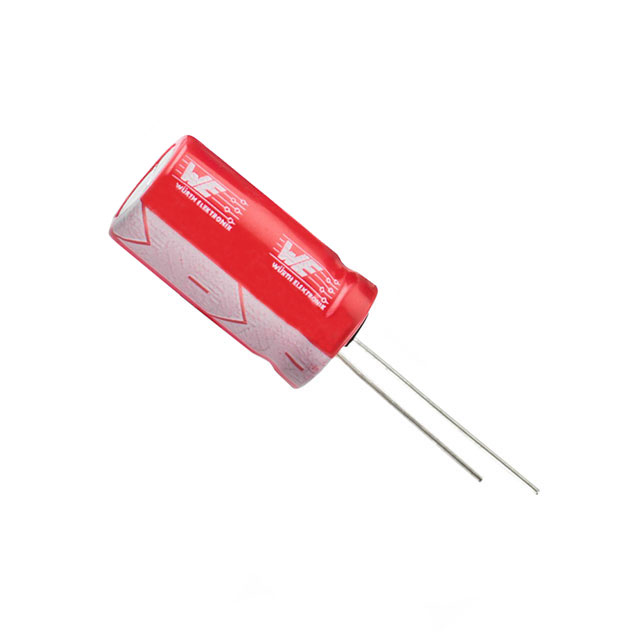

WURTH 铝电解电容 860080374008

860080374008概述

    WCAP-ATLI Aluminum Electrolytic Capacitors

    1. 产品简介


    WCAP-ATLI 铝电解电容器是一款广泛应用于各种电子设备中的基本组件。这款电容器具有高容值(180μF)和宽泛的工作电压范围(16V DC),适用于多种电路设计,如电源滤波、信号耦合等。其主要功能在于平滑电源电压、储存能量以及耦合/去耦信号,适用于消费电子、工业控制、通信设备等领域。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 容量 | 180 | μF |
    | 额定电压 | 16 | V (DC) |
    | 漏电流 | 28.8 | μA |
    | 损耗因子 | 12 | % |
    | 波纹电流 | 520 | mA |
    | 阻抗 | 0.19 | Ω |
    | 阻抗(测试条件)| 0.55 | Ω |
    | 工作温度范围 | -55°C ~ +105°C | °C |

    3. 产品特点和优势


    - 宽广的应用范围:适用于电源滤波、信号耦合等场合。
    - 高容值和低损耗:180μF的大容量和低损耗因子使得该电容器在电路中能够有效平滑电源电压。
    - 高温稳定性:能够在-55°C至+105°C的温度范围内稳定工作,适用于各种极端环境。
    - 可靠的设计:采用了防止爆炸的安全设计,避免内部压力过高的风险。

    4. 应用案例和使用建议


    - 电源滤波:该电容器可在电源滤波电路中提供稳定的电压输出,减少电源波动对后续电路的影响。
    - 信号耦合:用于信号耦合时,能够有效地隔直流通交流,保持信号的完整性。
    - 使用建议:建议在使用时遵循手册中的过电压保护措施,以避免过压导致的损坏。同时,在快速充放电情况下,应避免高频波动电流造成电容器内部过热。

    5. 兼容性和支持


    - 兼容性:可与其他标准电子元器件无缝集成,适用于多种电路板设计。
    - 支持服务:制造商提供了详细的技术文档和支持服务,确保客户能够获得最佳的使用体验和技术支持。

    6. 常见问题与解决方案


    - 问题1:电容器出现漏电流增加。
    - 解决方案:检查存储条件是否符合要求(5°C至35°C,相对湿度<75%),并确保在长时间存储后正确激活电容器。
    - 问题2:电容器在焊接过程中损坏。
    - 解决方案:严格按照焊锡工艺规范进行操作,避免直接接触电容器主体或任何其他部件。

    7. 总结和推荐


    综上所述,WCAP-ATLI 铝电解电容器以其高可靠性、宽温工作范围和广泛的适用性,成为了许多电子设备的理想选择。对于需要高稳定性和长寿命的电路设计,我们强烈推荐使用这款电容器。建议在应用前详细阅读技术手册,并严格遵守操作指南以确保最佳性能和延长使用寿命。

860080374008参数

参数
电容值 180μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 520mA@ 100kHz
工作寿命 3000h@ 105°C
长*宽*高 8mm(长度)*13mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

860080374008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

860080374008数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 860080374008 860080374008数据手册

860080374008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.8086
10+ ¥ 1.6222
50+ ¥ 1.3701
200+ ¥ 1.3701
400+ ¥ 1.2276
800+ ¥ 1.2057
4000+ ¥ 1.2057
8000+ ¥ 1.2057
库存: 782
起订量: 31 增量: 0
交货地:
最小起订量为:10
合计: ¥ 16.22
直接购买
加入购物车
