首页  >  产品百科  >  61300211121

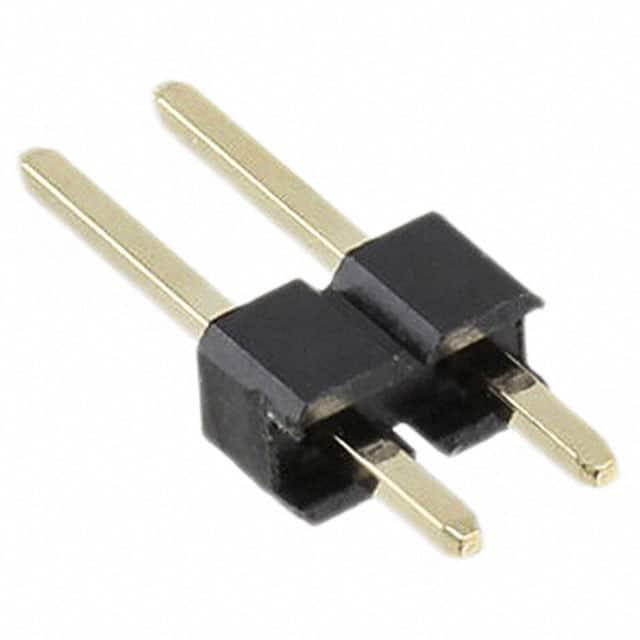

61300211121

厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距2p单排排针 板对板连接器, WR-PHD系列, 直角, 通孔安装
供应商型号: 61300211121
供应商: 国内现货
标准整包数: 5
WURTH 矩形连接器 - 针座 - 公插针 61300211121

61300211121概述

    WR-PHD Pin Header 技术手册解析

    产品简介


    WR-PHD Pin Header 是一种设计用于通用电子设备中的插针连接器。这款电子元器件主要用于简化电路板之间的连接,广泛应用于计算机、通信设备、工业控制设备等领域的主板和扩展卡中。它具有标准的2.54毫米间距,确保了广泛的兼容性和可靠性。

    技术参数


    - 物理尺寸:
    - 长度 (L): 5.08 mm ± 0.20 mm
    - 引脚间距 (P): 2.54 mm
    - 引脚直径: 2.54 mm ± 0.15 mm
    - 引脚中心距: 2.54 mm
    - 装配孔径: 2.54 mm ± 0.05 mm
    - 材料特性:
    - 绝缘体材质: PA6T,UL94 V-0阻燃等级
    - 触点材质: 黄铜合金,镀金处理
    - 电气特性:
    - 额定电流: 3 A
    - 工作电压: 250 V (AC)
    - 耐压: 1分钟内500 V (AC)
    - 接触电阻: ≤ 20 mΩ
    - 绝缘电阻: ≥ 1000 MΩ
    - 使用寿命: 25次插拔循环
    - 工作环境:
    - 操作温度范围: -40°C 至 +105°C
    - 认证:
    - RoHS合规
    - REACh合规
    - UL认证 (E323964)

    产品特点和优势


    - 高可靠性: 经过严格的可靠性测试,保证长期稳定运行。
    - 耐用性强: 设计使用寿命为25次插拔循环,适用于频繁插拔的应用场合。
    - 安全防护: 阻燃材料符合UL94 V-0标准,具备良好的防火性能。
    - 易于集成: 标准的2.54 mm引脚间距,方便与多种电路板对接。
    - 多功能性: 广泛应用于各类电子设备,尤其适合需要高密度连接的应用。

    应用案例和使用建议


    - 应用场景: 计算机主板、路由器、交换机、打印机等。
    - 使用建议:
    - 确保操作温度不超出规定范围(-40°C 至 +105°C)。
    - 定期检查引脚是否有损坏或磨损,必要时更换。
    - 在焊接过程中严格按照规定的波峰焊温度曲线进行,以避免损坏。

    兼容性和支持


    - 兼容性: 与大多数标准2.54 mm间距的电路板和连接器兼容。
    - 厂商支持: 提供详尽的技术文档和支持服务,帮助用户正确使用和维护该产品。

    常见问题与解决方案


    1. 问题: 引脚出现氧化现象。
    - 解决方案: 使用无水酒精清洁,确保干燥后再重新安装。
    2. 问题: 插拔时阻力过大。
    - 解决方案: 检查装配孔和引脚是否对齐,确保正确的插入角度。
    3. 问题: 焊接过程中温度过高导致损坏。
    - 解决方案: 严格按照波峰焊温度曲线操作,避免高温损伤。

    总结和推荐


    WR-PHD Pin Header 在设计上考虑到了广泛的应用需求,其耐用性和可靠性使其成为市场上一个非常可靠的选择。通过严格的质量控制和丰富的技术支持,这款连接器能够在各种复杂环境中表现出色。推荐用户在选择合适的电路连接解决方案时考虑此产品,特别是在需要高可靠性连接的应用中。

61300211121参数

参数
类型 Header,Push-Pull
排数 1
防护等级 -
针脚数 2pin
间距-配接 2.54mm
触头镀层 - 配接
额定电流 3A
触头镀层厚度 - 配接 -
颜色 黑色
长*宽*高 5.08mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

61300211121厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61300211121数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 61300211121 61300211121数据手册

61300211121封装设计

查看详情并下载
Symbol
Footprint
3D Model
