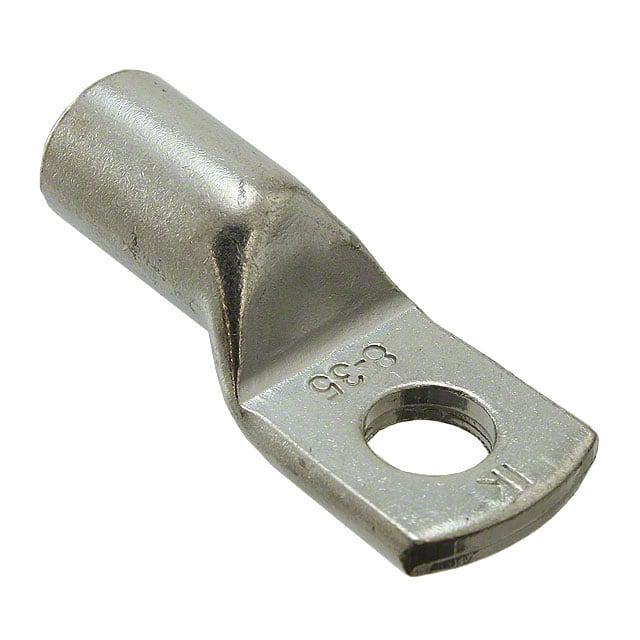

5580835

产品分类: 端子 - 环形端子
厂牌: WURTH
产品描述: Wurth Elektronik 圆形端子, WA-CLUG系列, M8螺栓, 8.4mm内环直径, 最大线规35mm²
供应商型号: 1631498
供应商: 海外现货
标准整包数: 100

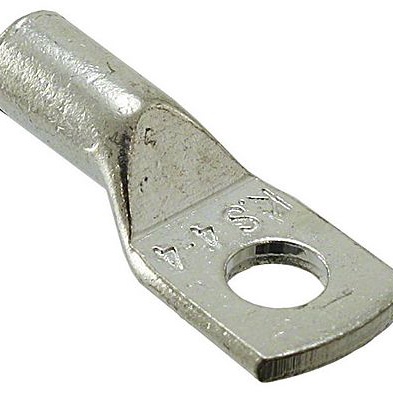

WURTH 端子 - 环形端子 5580835

5580835概述


    产品简介


    Cu-EPT电缆接线端子是专为通用电子设备设计和开发的电子元件。这些接线端子采用锡镀层,适用于各种类型的导线连接。它们广泛应用于工业自动化、汽车制造、电力系统及家庭电器等领域。尽管该产品主要用于一般用途,但并不适用于要求更高安全性和可靠性的场合,例如军事、航空、核能控制、医疗等特定行业。

    技术参数


    以下是Cu-EPT电缆接线端子的技术规格和性能参数:
    | 订单代码 | 连接螺栓直径 (mm) | 额定截面积 (mm²) | 尺寸 (mm) | 包装单位 |

    | 55803015 | M3 | 1.5 | Ø6.5, L1=12.0, L2=6.0 | 100 |
    | 55803025 | M3 | 2.5 | Ø7.5, L1=12.0, L2=6.0 | 100 |
    | 55804025 | M4 | 2.5 | Ø7.5, L1=13.0, L2=6.0 | 100 |
    | 5580404 | M4 | 4.0 | Ø8.5, L1=17.0, L2=8.0 | 100 |
    | 5580406 | M4 | 6.0 | Ø10.0, L1=19.0, L2=9.5 | 100 |
    | 5580506 | M5 | 6.0 | Ø10.0, L1=21.0, L2=9.5 | 100 |
    | 5580510 | M5 | 10 | Ø12.0, L1=22.5, L2=10.5 | 100 |
    | 5580516 | M5 | 16 | Ø12.0, L1=26.0, L2=13.0 | 100 |
    | 5580610 | M6 | 10 | Ø12.0, L1=22.5, L2=10.5 | 100 |
    | 5580616 | M6 | 16 | Ø12.0, L1=27.0, L2=13.0 | 100 |
    | 5580625 | M6 | 25 | Ø14.0, L1=30.0, L2=15.0 | 100 |
    | 5580635 | M6 | 35 | Ø17.0, L1=32.5, L2=17.0 | 100 |
    | 5580825 | M8 | 25 | Ø16.0, L1=32.5, L2=15.0 | 100 |
    | 5580835 | M8 | 35 | Ø17.0, L1=35.0, L2=17.0 | 100 |
    | 5580850 | M8 | 50 | Ø20.0, L1=37.0, L2=19.0 | 100 |
    | 5580870 | M8 | 70 | Ø24.0, L1=43.0, L2=21.0 | 100 |
    | 5581050 | M10 | 50 | Ø20.0, L1=39.0, L2=19.0 | 100 |
    | 5581070 | M10 | 70 | Ø24.0, L1=45.0, L2=21.0 | 100 |
    | 5581095 | M10 | 95 | Ø26.0, L1=48.0, L2=25.0 | 50 |

    产品特点和优势


    Cu-EPT电缆接线端子的主要特点是其高可靠性、良好的电气性能以及简便的安装方式。它们采用高品质材料,具有优异的抗腐蚀性能和长久使用寿命。此外,锡镀层提高了产品的抗氧化能力,确保长期稳定的工作状态。这些特性使得Cu-EPT在各类电气设备中表现出色。

    应用案例和使用建议


    Cu-EPT电缆接线端子广泛应用于电力传输、工业控制和汽车电子系统等场合。对于需要频繁拆卸维护的应用,建议选择包装单位较大的型号以减少更换频率。在使用过程中,确保正确选择合适的螺栓直径和额定截面积,以避免因过载而导致的安全隐患。同时,保持端子表面清洁干燥,有助于提高其电气性能和延长使用寿命。

    兼容性和支持


    Cu-EPT电缆接线端子与市面上大多数标准规格的螺栓和导线具有良好的兼容性。为了确保最佳性能,建议遵循制造商提供的安装指南和注意事项。Würth Elektronik eiSos GmbH & Co. KG公司提供全面的技术支持和售后服务,以帮助客户解决任何使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:如何正确安装Cu-EPT电缆接线端子?
    - 解决方案:严格按照制造商提供的安装指南操作,确保螺栓直径和额定截面积匹配。使用适当的工具紧固螺栓,避免过度拧紧导致损坏。
    2. 问题:端子出现氧化现象怎么办?
    - 解决方案:清洁端子表面,可以使用无水酒精擦拭去除氧化物。定期检查并重新涂覆保护涂层(如锡镀层),以防止进一步氧化。
    3. 问题:端子连接处电阻过高如何处理?
    - 解决方案:检查连接是否紧密接触,必要时重新安装或更换新的端子。确保所有连接部位没有杂质或松动,保持良好的电连接。

    总结和推荐


    综上所述,Cu-EPT电缆接线端子凭借其高可靠性、优良的电气性能和简便的安装方式,在多种应用场景中表现出色。特别是在一般电子设备中,其优势尤为明显。建议在设计和选型过程中优先考虑此产品。然而,对于需要高安全性和可靠性的特定应用领域,则需谨慎选择其他专用产品。

5580835参数

参数
长*宽*高 35mm(长度)*17mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

5580835厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

5580835数据手册

厂牌 PDF简要描述 下载
WURTH 端子 - 环形端子 WURTH 5580835 5580835数据手册

5580835封装设计

查看详情并下载
Symbol
Footprint
3D Model
