691305130002

厂牌: WURTH
产品描述: Wurth Elektronik 3.5mm间距2p插拔式接线端子 插座头, 3051系列, 2.5 kV 交流、 300 V 交流, 焊接, 绿色
供应商型号: 3767138
供应商: 海外现货
标准整包数: 10
WURTH 接线座- 接头/插头和插口 691305130002

691305130002概述


    产品简介

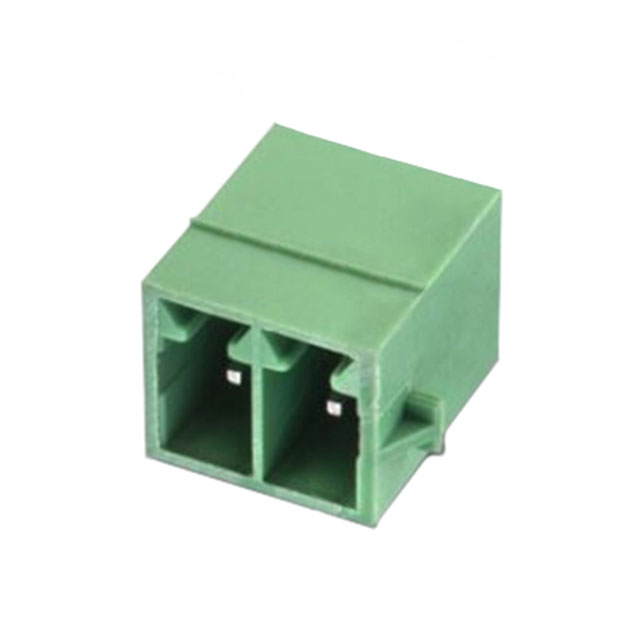

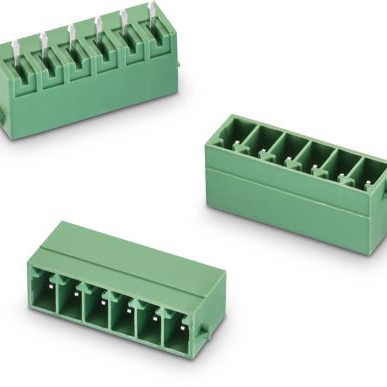

    Würth Elektronik eiSos GmbH & Co. KG 的系列 3051 是一款垂直安装的3.50毫米PCB插头,配有塑料锁扣(WR-TBL)。这种插头主要用于通用电子设备中,旨在提供可靠而高效的连接解决方案。它们广泛应用于消费电子产品、通信设备、工业自动化设备等各个领域。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 引脚数 | 2
    | 引脚间距 | 3.5 | mm |
    | 长度 | 10.5 | mm |
    | 工作电压 | 300 | V (AC) |
    | 耐压 | 2500 | V (AC) |
    | 最大电流 | 12 | A |
    | 接触电阻 | 20 | mΩ |
    | 端子材料 | 铜合金
    | 接触镀层 | 锡
    | 绝缘材料 | PA66
    | 阻燃等级 | UL94 V-0
    | 绝缘颜色 | 绿色
    | 工作温度范围 | -40至+105 | °C |
    | UL认证编号 | E315414

    产品特点和优势


    这款3051系列插头具有多种独特的功能和优势。首先,它的引脚间距为3.5毫米,保证了良好的电气性能和信号传输质量。其次,它采用PA66材料作为绝缘体,并通过了UL94 V-0阻燃等级认证,确保了高度的安全性和可靠性。此外,它的最大电流可达12A,适用于需要高电流传输的应用场景。接触电阻低,仅为20mΩ,可以确保高效的电气连接。

    应用案例和使用建议


    这些插头在多种应用场景中表现出色。例如,在消费电子设备中,它们可以用于连接电路板和电源模块;在通信设备中,它们可以用于连接各种模块和接口。为了确保最佳性能,我们建议在安装过程中保持接触部位清洁无损,并避免过度施力,以防止损坏接触点。同时,建议定期检查并确保连接紧固。

    兼容性和支持


    Würth Elektronik eiSos GmbH & Co. KG提供的3051系列插头与其配套产品(如特定的PCB设计)具有良好的兼容性。如果您需要更多的支持信息,可以联系当地的销售工程师,他们会提供专业的技术支持和服务。此外,所有产品都遵循WE的技术焊接规范,确保在焊接过程中的稳定性和可靠性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接时无法正确对齐引脚 | 检查引脚位置是否正确,确保对齐后再进行焊接。 |
    | 使用过程中接触不良 | 清理接触面并重新焊接,确保接触良好。 |
    | 焊接后出现冷焊现象 | 重新焊接,确保达到合适的焊接温度和时间。 |

    总结和推荐


    总体来说,Würth Elektronik eiSos GmbH & Co. KG的3051系列插头是一款高性能、高可靠性的产品,适用于各种通用电子设备。它的设计考虑了安全性和可靠性,且具有良好的电气性能和坚固耐用的结构。对于需要高电流传输和高效连接的应用场景,这款插头是一个非常不错的选择。我们强烈推荐您选择此产品,并在应用过程中遵循相关建议,以确保最佳效果。

691305130002参数

参数
长*宽*高 7mm*7.2mm*9.2mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

691305130002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691305130002数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691305130002 691305130002数据手册

691305130002封装设计

查看详情并下载
Symbol
Footprint
3D Model
