662020231822

厂牌: WURTH
产品描述: Header,Locking Ramp 3mm 2 20pin 5A 锡 黑色 贴片安装
供应商型号: 732-4807-ND
供应商: Digi-Key
标准整包数: 1

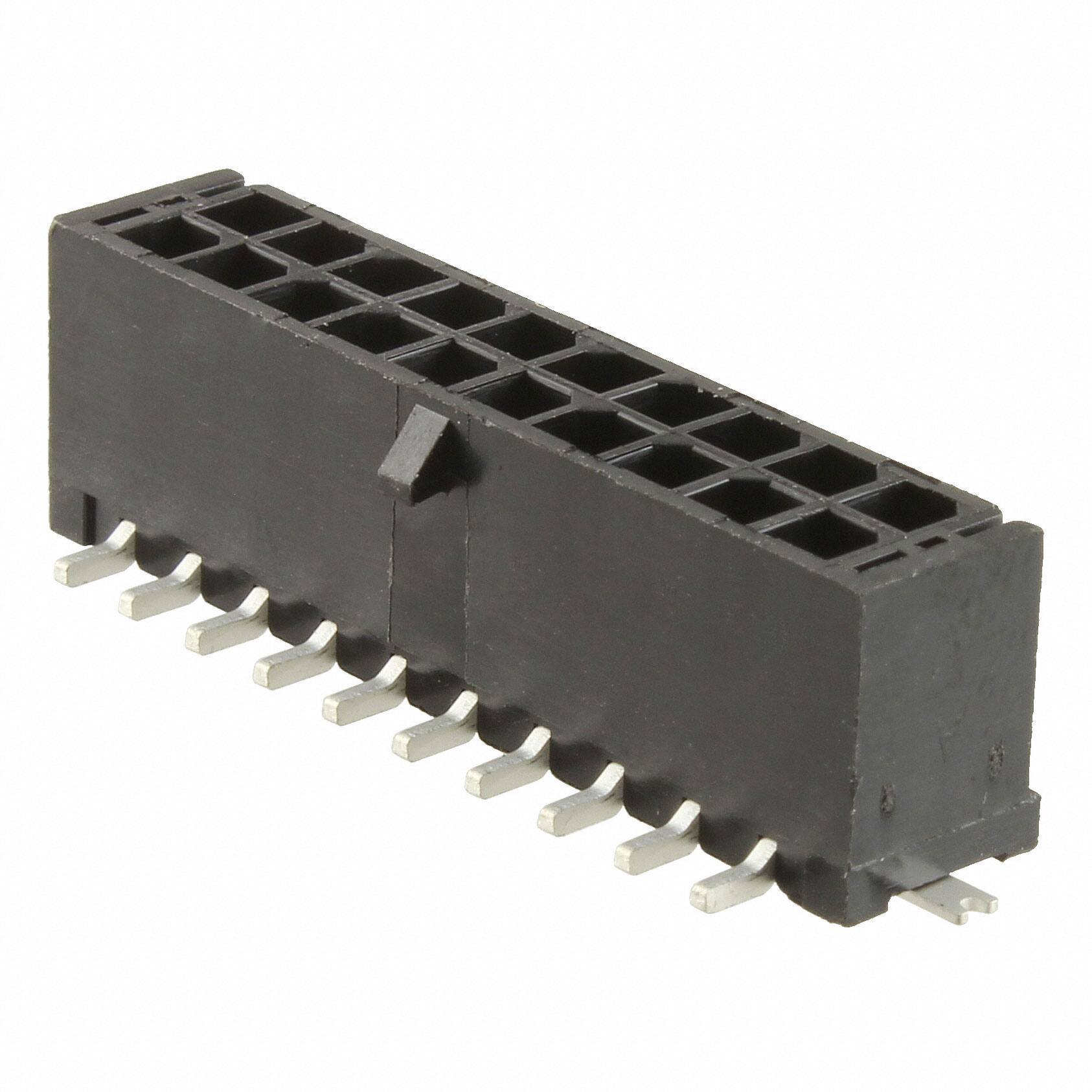

WURTH 矩形连接器 - 针座 - 公插针 662020231822

662020231822概述

    电子元器件产品技术手册解析:3.00mm Male Dual Row SMT Vertical Header

    产品简介


    本文介绍了Wurth Electronics生产的3.00mm男式双排SMT垂直连接器(型号为6620xx231822)。这种连接器专为表面贴装技术(SMT)设计,具有出色的电气特性和机械稳定性。它适用于广泛的应用领域,包括消费电子产品、工业控制设备和通信系统等。

    技术参数


    以下是从技术手册中提取的主要技术参数:
    | 参数名称 | 规格 |

    | 材料 | 绝缘体:LCP |
    | 阻燃等级 | UL94-V0 |
    | 颜色 | 黑色 |
    | 接触材料 | 铜合金 |
    | 接触类型 | 冲压 |
    | 接触镀层 | 锡 |
    | 质量等级 | 25次插拔循环 |
    | 节距 | 3.00mm |
    | 工作温度范围 | -40°C 至 105°C |
    | 额定电流 | 5A |
    | 额定电压 | 250V AC |
    | 绝缘电阻 | >1000兆欧姆 |
    | 耐电压测试 | 1500V AC/分钟 |
    | 接触电阻 | 最大10毫欧姆 |

    产品特点和优势


    - 坚固耐用:采用LCP材料和铜合金接触材料,具有良好的耐热性和机械强度。
    - 高可靠性:通过了UL94-V0阻燃等级认证,确保在高温和恶劣环境中仍能稳定工作。
    - 广泛的兼容性:与多种电路板兼容,方便集成到不同类型的电子产品中。
    - 环保合规:符合RoHS标准,无铅设计,对环境友好。

    应用案例和使用建议


    该连接器已成功应用于消费电子产品、工业控制设备和通信系统中。例如,在工业控制系统中,它被用于电源和信号传输的连接。为了最大化其性能,建议在安装过程中注意保持适当的节距和焊接温度,以确保稳定的电气连接和长期可靠的工作。

    兼容性和支持


    该连接器符合JEDEC标准,适用于SMT工艺。制造商提供了详细的参考设计和应用指南,以帮助用户快速了解并正确安装该连接器。此外,Wurth Electronics还提供了全面的技术支持,包括现场安装指导和售后咨询服务。

    常见问题与解决方案


    根据技术手册中的信息,以下是一些常见的问题及相应的解决方案:
    - 问题:连接器接触不良
    - 解决方案:检查节距是否正确设置,并重新焊接。
    - 问题:耐电压测试失败
    - 解决方案:检查绝缘材料是否有损坏,并重新进行耐电压测试。
    - 问题:接触电阻过高
    - 解决方案:清洁接触面,确保无氧化层。

    总结和推荐


    综上所述,这款3.00mm男式双排SMT垂直连接器在电气特性和机械稳定性方面表现出色,且具有广泛的应用范围和良好的兼容性。对于需要高性能连接解决方案的应用,我们强烈推荐使用这款产品。

662020231822参数

参数
颜色 黑色
额定电流 5A
类型 Header,Locking Ramp
防护等级 -
间距-配接 3mm
排数 2
针脚数 20pin
触头镀层厚度 - 配接 -
触头镀层 - 配接
安装方式 贴片安装
零件状态 在售
包装方式 托盘

662020231822厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

662020231822数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 662020231822 662020231822数据手册

662020231822封装设计

查看详情并下载
Symbol
Footprint
3D Model
