691243410005

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2434系列, 5路, 7.62mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 710-691243410005
供应商: Mouser
标准整包数: 1

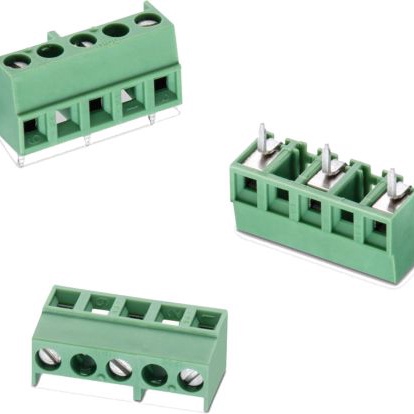

WURTH  691243410005

691243410005概述


    产品简介

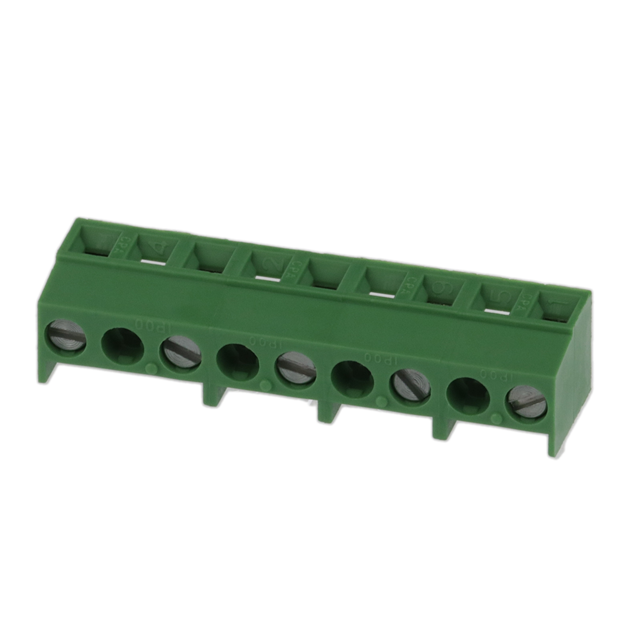

    SERIE 2434 - 7.62 MM - HORIZONTAL CABLE ENTRY WITH RISING CAGE CLAMP
    SERIE 2434 是一款专为一般电子设备设计的电缆接线端子,采用水平电缆入口和上升式笼形夹紧结构。该产品具有卓越的绝缘性能和可靠性,适用于各种电气连接场景,广泛应用于工业控制、交通运输、医疗设备等领域。

    技术参数


    - 材料:
    - 绝缘体:PA6/66
    - 火焰等级:UL94V0(阻燃)
    - 颜色:绿色

    - 环境适应性:
    - 工作温度范围:-30°C 至 +120°C

    - 电气参数:
    - 电流承载能力:10A
    - 工作电压:300VAC / 450VAC
    - 耐压值:1,6KV / 2,5KV
    - 机械参数:
    - 固体导线规格:30-16 AWG / 0.05-1.31 mm²
    - 绞合导线规格:30-16 AWG / 0.05-1.31 mm²
    - 扭矩:2.5Lb.In / 0.3 Nm
    - 剥线长度:6 mm
    - 螺丝尺寸:M2
    - 接触电阻:最大 20 mΩ

    产品特点和优势


    1. 高可靠性和安全性: 通过严格的UL和VDE认证,确保在各种环境下的稳定性和安全性。
    2. 环境适应性强: 能在极端温度条件下正常工作,适合各种恶劣环境。
    3. 高载流能力: 最大电流承载能力达到10A,适用于多种高功率应用。
    4. 易于安装和维护: 上升式笼形夹紧结构使得电缆的安装和拆卸非常方便。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统: 在需要高可靠性的场合,SERIE 2434可以用于连接传感器和执行机构。
    - 交通运输系统: 可以用于列车、汽车、船舶等交通工具的内部布线。
    - 医疗设备: 适用于医院内各种医疗设备之间的连接。
    使用建议:
    - 在安装过程中,确保剥线长度准确为6mm,以避免接触不良。
    - 定期检查螺丝的紧固情况,确保电路连接的稳定性。
    - 使用时注意不要超出规定的温度范围,避免影响产品性能。

    兼容性和支持


    SERIE 2434 与其他标准电气元件具有良好的兼容性,可以广泛应用于各类通用电子设备。制造商提供了详细的安装指南和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问: 安装过程中发现螺丝无法完全拧紧?
    - 答: 检查螺纹是否有杂质或损坏,确保螺丝清洁并正确对齐。

    2. 问: 产品在高温环境下工作时温度过高?
    - 答: 确认安装环境符合工作温度范围要求,避免长时间暴露在超高温环境中。

    总结和推荐


    SERIE 2434是一款出色的电缆接线端子,具备高可靠性和广泛的适用性。其优异的电气性能和环境适应性使其成为工业和商业应用的理想选择。考虑到其性能优势和可靠性,我们强烈推荐使用此产品。

691243410005参数

参数
长*宽*高 34.29mm(长度)
通用封装 SMD,P=7.62mm
安装方式 PCB安装
包装方式 散装
