首页  >  产品百科  >  691216600001

691216600001

产品分类: 接线板-线至板
厂牌: WURTH

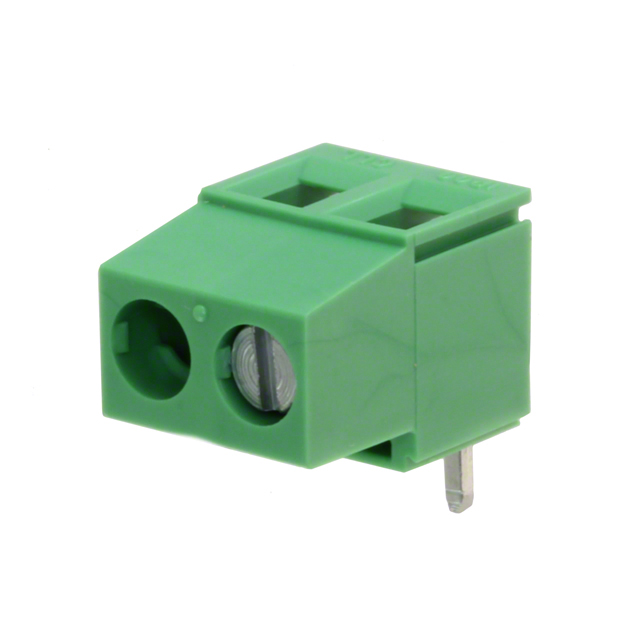

产品描述: Wurth Elektronik PCB端子台 2166系列, 1路, 通孔安装, 焊接端接, 绿色
供应商型号: 732-10978-ND
供应商: Digi-Key
标准整包数: 1

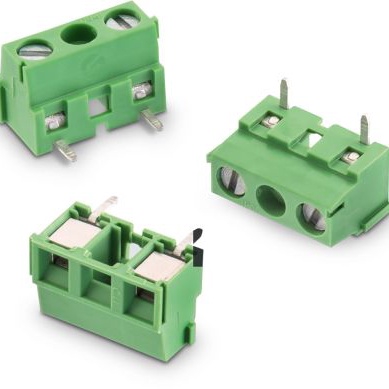

WURTH 接线板-线至板 691216600001

691216600001概述

    电子元器件产品技术手册:Würth Elektronik eiSos 2166系列垂直入口接插件

    1. 产品简介


    Würth Elektronik eiSos 2166系列垂直入口接插件是一种专为通用电子设备设计的高性能接插件。这种接插件主要用于连接电路板上的不同元件,以实现电流和信号的传输。它的主要功能是在各种电子设备中提供可靠的电气连接,适用于消费电子、通信设备和工业自动化等领域。

    2. 技术参数


    - 外形尺寸: 高度为9.8±0.1mm,长度为10.16mm。
    - 电气特性:
    - 额定电流: 14-24A
    - 工作电压: 300-750V(AC)
    - 耐压测试: 1分钟内耐受1600-3000V(AC)
    - 接触电阻: ≤20mΩ
    - 机械特性:
    - 螺丝型号: M3
    - 紧固扭矩: 0.5Nm
    - 剥线长度: 6mm
    - 焊接预热温度范围: 100-130℃
    - 峰值焊接温度: 250-260℃
    - 工作环境:
    - 工作温度范围: -30°C至+120°C

    3. 产品特点和优势


    - 高可靠性: 设计符合UL和VDE标准,具有卓越的耐温、耐压性能。
    - 耐用性强: 使用铜合金材料,确保长时间稳定运行。
    - 易于安装: 提供详细的安装指南,方便客户进行快速安装。
    - 环保材料: 符合RoHS标准,采用无铅工艺,确保绿色制造。
    - 广泛的适用性: 兼容多种焊接工艺,适用于各种复杂的工作环境。

    4. 应用案例和使用建议


    - 消费电子: 适用于手机、平板电脑等设备内部电路连接。
    - 通信设备: 用于路由器、交换机等网络设备中的信号传输。
    - 工业自动化: 在机器人、工业控制系统中提供稳定的电源和信号接口。
    使用建议:
    - 在焊接过程中,严格按照提供的焊接预热温度和峰值焊接温度操作,避免焊接不良导致的失效。
    - 定期检查接触部分是否有氧化或腐蚀现象,及时清理以保证良好导电性。

    5. 兼容性和支持


    - 兼容性: 该接插件设计与Würth Elektronik eiSos的其他配套产品兼容,确保整体系统的稳定性和可靠性。
    - 技术支持: Würth Elektronik eiSos提供详尽的技术文档和在线支持,帮助客户解决在使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题1: 接触电阻偏大
    - 解决方案: 检查是否有灰尘或氧化层影响接触效果,使用无水酒精清洁接触面。
    - 问题2: 焊接时出现虚焊
    - 解决方案: 重新焊接前,彻底清除旧焊点,确保焊接部位干净。

    7. 总结和推荐


    综上所述,Würth Elektronik eiSos 2166系列垂直入口接插件凭借其卓越的电气性能、可靠性和广泛的适用性,在多个领域表现出色。我们强烈推荐在需要高质量电气连接的应用场景中使用此产品。其高可靠性和广泛的支持服务使其成为众多电子设备制造商的理想选择。

691216600001参数

参数
长*宽*高 10.16mm*13.8mm*9.8mm
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691216600001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691216600001数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691216600001 691216600001数据手册

691216600001封装设计

查看详情并下载
Symbol
Footprint
3D Model
