691213710003

产品分类: 接线板-线至板
厂牌: WURTH

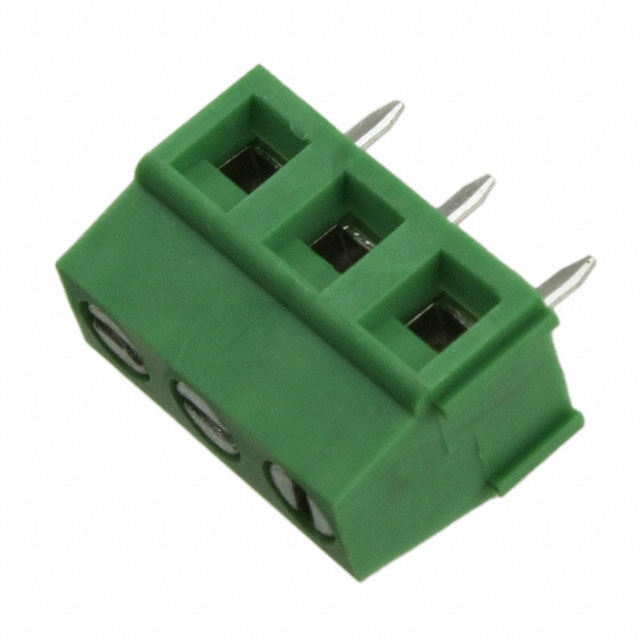

产品描述: Wurth Elektronik PCB端子台 213系列, 3路, 5mm节距, 通孔, 焊接端接, 绿色
供应商型号: 732-2039-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线板-线至板 691213710003

691213710003概述


    产品简介


    本文将详细介绍一款名为SERIE 213的5.0mm水平入口模块化端子台(以下简称“端子台”),其设计用于各类电气连接和控制场景。该端子台具备出色的电气特性和机械稳定性,适用于广泛的工业应用领域,如工业自动化、家用电器、照明系统等。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 5.0 mm 水平入口 |
    | 绝缘材料 | PA 66 |
    | 阻燃等级 | UL94-V0 |
    | 色彩 | 绿色 |
    | 金属外壳材质 | 黄铜(CuZn) |
    | 端子螺钉材质 | 镀锌钢 |
    | 接触材料 | 黄铜 |
    | 焊接尾部镀层 | 锡 |
    | 工作温度范围 | -40°C 至 105°C |
    | 额定电流 | 10 A |
    | 工作电压 | 300VAC(UL),250VAC(VDE) |
    | 耐压测试 | 1.6 kV(UL),2.0 kV(VDE) |
    | 接触电阻 | ≤ 20 mΩ |
    | 固体导线适用范围 | 26-16 AWG / 0.129-1.31 mm² |
    | 绞合导线适用范围 | 26-16 AWG / 0.129-1.31 mm² |
    | 扭矩 | 3.5 Lb·in / 0.4 Nm |
    | 焊接尾部长度 | 5-6 mm |

    产品特点和优势


    1. 高安全性:该端子台通过了UL和VDE认证,符合ROHS标准,确保在使用过程中的安全性和环保性。
    2. 卓越的机械性能:通过严格的机械测试,如扭矩测试和绝缘材料的选择,确保长期使用的可靠性。
    3. 便捷的安装和维护:标准化的设计使其易于安装和维护,降低使用成本。
    4. 良好的电气性能:额定电流高达10A,工作电压达300VAC,适用于各种工业应用场景。

    应用案例和使用建议


    应用案例
    - 工业自动化:在自动化生产线中,此端子台可用于连接传感器和执行器,确保信号传输的稳定可靠。
    - 家用电器:在洗衣机、空调等家电中,端子台能够提供高效稳定的电气连接。
    - 照明系统:在LED照明系统中,该端子台可以实现不同光源间的电气连接,提高系统的灵活性。
    使用建议
    - 在焊接过程中,需遵循Würth Elektronik的焊接规范以确保产品性能和使用寿命。
    - 清洗时需注意选择合适的清洗剂,避免损伤组件表面和特性。
    - 储存时应保持原包装密封,并在12个月内使用以保证最佳性能。

    兼容性和支持


    - 该端子台与Würth Elektronik的其他产品和工具具有良好的兼容性,以确保整体系统的可靠性和稳定性。
    - Würth Elektronik为用户提供详尽的技术支持和售后服务,包括产品变更通知(PCN)和停产通知(PTN)等。

    常见问题与解决方案


    1. 问题:端子台在焊接后出现异常。
    - 解决方案:请确保焊接过程严格按照Würth Elektronik的焊接规范进行,避免不正确的焊接方法导致问题。
    2. 问题:在清洗过程中端子台发生损坏。
    - 解决方案:使用推荐的有机酸溶液进行温和清洗,避免过度擦拭造成物理损伤。
    3. 问题:端子台在长时间储存后发现接触不良。
    - 解决方案:检查存储条件是否符合规定,如有问题应及时更换新的存储环境,并尽快投入使用。

    总结和推荐


    SERIE 213端子台凭借其优良的电气特性和机械性能,在多种工业应用中表现优异。在使用过程中严格遵守制造商的指导和建议,可确保产品的长期稳定运行。因此,我们强烈推荐这款端子台应用于各类工业项目,尤其是对安全性和稳定性要求较高的场合。

691213710003参数

参数
长*宽*高 15.6mm(长度)*8.3mm(宽度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 托盘

691213710003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691213710003数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691213710003 691213710003数据手册

691213710003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5525 ¥ 13.1186
10+ $ 1.282 ¥ 10.8326
50+ $ 1.067 ¥ 8.9298
100+ $ 1.0596 ¥ 8.8671
库存: 251
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.11
