691351500002

厂牌: WURTH

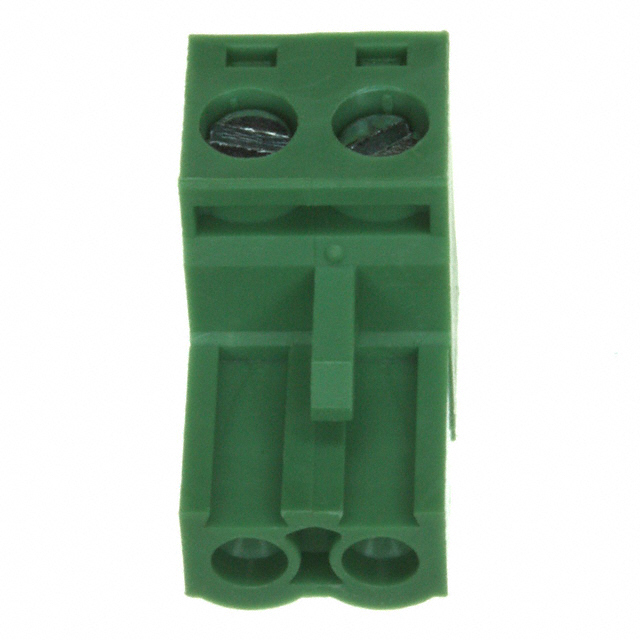

产品描述: Wurth Elektronik 5.08mm间距2p插拔式接线端子 插头, 351系列, 300 V 交流, 螺钉拧紧, 绿色
供应商型号: 1641952
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691351500002

691351500002概述


    产品简介


    SERIE 351是一款垂直电缆入口插头,专为高可靠性电子设备设计。它采用PA 66绝缘材料和镀锡磷青铜材料制成,提供绿色外壳和镀锌钢端子螺丝,适用于广泛的工业和消费电子应用。该系列产品广泛应用于自动化设备、工业控制系统和家用电器等领域。

    技术参数


    - 尺寸:5.08 mm间距
    - 材料:
    - 绝缘体:PA 66
    - 外壳:黄铜(CuZn)
    - 端子螺丝:镀锌钢
    - 电线护套:磷青铜镀锡
    - 环境适应性:
    - 工作温度范围:-40°C至105°C
    - 防火等级:UL94-V0
    - 电气特性:
    - 电流额定值:20 A
    - 工作电压:300 VAC
    - 耐压测试:1.6 kV(初次测试),2.5 kV(标准测试)
    - 接触电阻:最大20 mΩ
    - 机械特性:
    - 固体导线适用范围:24-12 AWG / 0.205-3.31 mm²
    - 绞合导线适用范围:24-12 AWG / 0.205-3.31 mm²
    - 扭矩:5 lb-in / 0.5 Nm
    - 导线剥皮长度:7-8 mm
    - 螺丝规格:M3

    产品特点和优势


    1. 高可靠性:工作温度范围广(-40°C至105°C),确保在极端条件下也能稳定工作。
    2. 高安全性:符合ROHS标准,无铅且阻燃等级为UL94-V0。
    3. 多功能性:适用于多种导线类型(固体和绞合导线)。
    4. 易于安装:螺钉规格统一,方便安装和维护。

    应用案例和使用建议


    应用案例:SERIE 351被广泛应用于各种自动化设备和工业控制系统中,例如工厂生产线的传感器接口、家庭自动化系统的控制模块等。
    使用建议:
    1. 在安装前确保导线剥皮长度在7-8 mm范围内,以确保良好的接触和连接稳定性。
    2. 建议使用扭矩扳手将螺丝拧紧至5 lb-in(0.5 Nm),避免过紧导致损坏或过松影响性能。
    3. 确保安装环境温度符合产品的工作温度范围,以防止因高温或低温导致的产品故障。

    兼容性和支持


    该产品与多种标准的电气设备和电路板兼容,符合cULus、VDE和E315414等认证标准。Wurth Elektronik提供全面的技术支持,包括详细的安装指南、维护手册和技术咨询服务。

    常见问题与解决方案


    1. 问题:螺丝固定不牢固。
    - 解决方案:使用合适的扭矩扳手,确保拧紧力矩达到5 lb-in(0.5 Nm)。
    2. 问题:接触电阻过高。
    - 解决方案:检查导线剥皮长度和螺丝的紧固情况,确保导线与端子紧密接触。
    3. 问题:无法耐受高电压。
    - 解决方案:确认使用的环境和电压是否在产品的电气特性的额定范围内,必要时采取额外的保护措施。

    总结和推荐


    综上所述,SERIE 351凭借其高可靠性、多用途和易于安装的特点,在各类电子设备中表现出色。考虑到其卓越的安全性能和广泛的适用性,我们强烈推荐SERIE 351作为电子设备中可靠的连接解决方案。

691351500002参数

参数
长*宽*高 18.2mm*18.2mm*15.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691351500002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691351500002数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691351500002 691351500002数据手册

691351500002封装设计

查看详情并下载
Symbol
Footprint
3D Model
