428521320810

产品分类: 拨码开关
厂牌: WURTH
产品描述: Wurth Elektronik 旋转编码开关
供应商型号: 2065159
供应商: 海外现货
标准整包数: 1

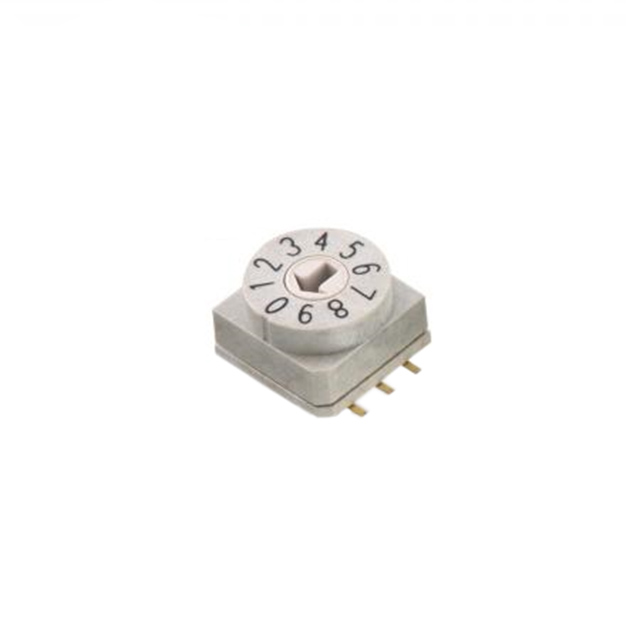

WURTH 拨码开关 428521320810

428521320810概述


    产品简介


    WS-ROSV SMT IP67 Rotary Switch(型号:428521320810) 是一款专为通用电子设备设计的旋转开关。它采用IP67防护等级,能够在恶劣环境下稳定工作。这款开关的主要功能是通过不同的位置切换实现电路状态的改变,广泛应用于家用电器、工业控制设备和各类消费电子产品中。

    技术参数


    - 尺寸:10 x 10 mm
    - 重量:不详
    - 材料:
    - 外壳材料:LCP,符合UL94 V-0标准,灰色
    - 操作杆材料:PA66,符合UL94 V-0标准,浅灰色
    - 基座材料:LCP,符合UL94 V-0标准,灰色
    - 触点材料:FR4环氧树脂,镀金
    - 引脚材料:铜合金,镀金
    - 电气特性:
    - 额定电流(切换时):150 mA
    - 额定电压(切换时):24 V DC
    - 额定电流(非切换时):400 mA
    - 额定电压(非切换时):24 V DC
    - 接触电阻(初始):最大80 mΩ
    - 接触电阻(寿命测试后):最大200 mΩ
    - 绝缘电阻:最小100 MΩ @ 250 V DC
    - 耐压:1分钟内250 V AC
    - 机械特性:
    - 操作力:最大700 g
    - 电气寿命:10000次 @ 150 mA / 24 V DC
    - 操作杆类型:箭头型
    - 位置数:10
    - 环境特性:
    - 工作温度范围:-40°C 至 +85°C
    - 存储条件(原始包装):<40°C;<75%RH
    - 防潮等级:1级
    - 清洗能力:是

    产品特点和优势


    WS-ROSV SMT IP67 Rotary Switch 的关键特点是其高可靠性和坚固耐用性。产品经过严格的质量控制,确保其在恶劣环境下的稳定性和可靠性。此外,其IP67防护等级使其适用于各种户外和室内应用。这种开关具有多种操作模式和多个位置,可以灵活地适应不同的应用需求。

    应用案例和使用建议


    WS-ROSV SMT IP67 Rotary Switch 广泛应用于以下领域:
    - 家用电器:如空调、洗衣机、电冰箱等
    - 工业控制系统:如生产线控制、仪器仪表等
    - 消费电子产品:如智能电视、音响系统等
    使用建议:
    - 在进行焊接前,请将开关保持在出厂位置。
    - 设计直角部分时,请考虑波峰焊接过程,以避免在焊接过程中与焊波接触。
    - 不要在焊接后立即清洗开关,以免清洗剂被吸入开关内部。
    - 清洗时请勿使用刷子,以免损坏功能区域。

    兼容性和支持


    WS-ROSV SMT IP67 Rotary Switch 可与其他标准电子元器件兼容,但使用在安全关键领域(如军事、航空、医疗等)时需要事先得到书面批准。厂商提供全面的技术支持和售后服务,包括可靠性评估、定制化设计和技术咨询。

    常见问题与解决方案


    - 问题:开关无法正常切换。
    - 解决方案:检查操作杆是否正确安装,确认焊接是否良好。
    - 问题:接触电阻异常。
    - 解决方案:清洁触点表面,确保无污垢或氧化层。
    - 问题:焊接后发生变形。
    - 解决方案:确保焊接温度和时间符合制造商要求。

    总结和推荐


    WS-ROSV SMT IP67 Rotary Switch 是一款高度可靠的旋转开关,适用于多种电子设备。其出色的电气和机械性能,加上易于集成的设计,使其成为各种应用的理想选择。鉴于其卓越的性能和稳定性,强烈推荐用于需要频繁切换的应用场景。不过,在特殊应用领域(如军事、航空航天等)使用时需谨慎,并提前获得制造商的书面许可。

428521320810参数

参数
电流额定值 150mA
电压额定值 -
电气寿命 10000Cycles
机械寿命 10000Cycles
最大交流触点电压 -
引脚总间距 -
长*宽*高 10mm(长度)*6.8mm(高度)
通用封装 DIP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

428521320810厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

428521320810数据手册

厂牌 PDF简要描述 下载
WURTH 拨码开关 WURTH 428521320810 428521320810数据手册

428521320810封装设计

查看详情并下载
Symbol
Footprint
3D Model
