621314242921

厂牌: WURTH
产品描述: Bottom or Top Entry,Push-Pull,Receptacle 2mm 2 14pin 2A 金 SMD,P=2mm 贴片安装
供应商型号: 3817973
供应商: 海外现货
标准整包数: 1

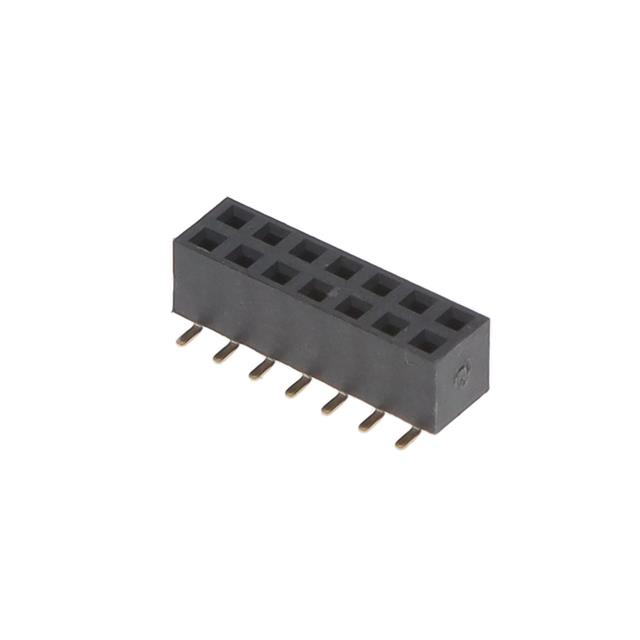

WURTH 矩形连接器 - 针座 - 插座/母插口 621314242921

621314242921概述


    产品简介


    WR-PHD 2.00mm SMT 直插式双排底部进线插座头 是一款专为通用电子设备设计的连接器组件。该产品具有14个引脚,适用于SMT(表面贴装技术)安装,提供2mm的节距。此产品主要用于各种电子设备中,如通信设备、工业控制设备以及消费类电子产品等。

    技术参数


    - 尺寸:长(L) 14.4 mm,宽(W) 12 mm,高(H) 6.7 mm
    - 引脚数:14个
    - 节距(P):2 mm
    - 最大耐久性:50个周期
    - 绝缘材料:PA9T(聚酰胺)
    - 阻燃等级:UL94 V-0
    - 绝缘颜色:黑色
    - 接触材料:铜合金
    - 接触电镀:金
    - 引脚至引脚距离:12 mm(中心到中心)
    - 操作温度范围:-40 °C 至 +105 °C
    - 额定电流:2 A
    - 工作电压:200 V (AC)
    - 耐受电压:500 V (AC),持续1分钟
    - 接触电阻:≤ 20 mΩ
    - 绝缘电阻:≥ 1000 MΩ

    产品特点和优势


    WR-PHD 2.00mm SMT 直插式双排底部进线插座头 的主要优势在于其坚固耐用的设计,适用于恶劣的工作环境。这款连接器采用高强度的PA9T绝缘材料,具备UL94 V-0的阻燃等级,确保在各种条件下都具有良好的安全性。此外,该产品的耐温范围广,能够在极端环境下保持稳定性能,是高可靠性应用的理想选择。其独特的金电镀接触点,确保了长久的使用寿命和良好的导电性能。其高耐久性使其适用于频繁插拔的场合,适用于自动化生产和高要求的工业控制设备。

    应用案例和使用建议


    应用案例
    WR-PHD 2.00mm SMT 直插式双排底部进线插座头 广泛应用于通信设备、工业控制系统以及各类消费类电子产品中。例如,在汽车导航系统中,该连接器可以用于连接各种传感器和控制单元;在工业机器人中,它可用于连接伺服电机和控制器。此外,该连接器还可应用于医疗设备、家用电器等领域。
    使用建议
    为了确保最佳性能和延长使用寿命,建议遵循以下几点:
    1. 在焊接过程中严格按照指定的回流焊曲线进行,以避免损坏连接器。
    2. 清洗时避免使用刷子,以防破坏功能相关区域。
    3. 避免将连接器暴露在直接阳光下或长时间存储,以免影响其性能。

    兼容性和支持


    - 兼容性:该连接器设计与Würth Elektronik eiSos GmbH & Co. KG的其他产品兼容,使用时可保证可靠性和性能。
    - 支持和服务:Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持,包括详细的使用指南、维修服务和定制化解决方案。用户可以通过电话和电子邮件获取技术支持,也可访问官方网站下载相关的技术文档。

    常见问题与解决方案


    - Q1:如何正确焊接该连接器?
    - A1:必须严格按照指定的回流焊曲线进行焊接。所有其他焊接方法可能会影响连接器的保修。
    - Q2:在清洗过程中需要注意什么?
    - A2:清洗过程中避免使用刷子,以防变形功能相关区域。推荐使用溶剂进行清洁。
    - Q3:该连接器在何种温度范围内可以正常工作?
    - A3:该连接器的操作温度范围为-40 °C 至 +105 °C。

    总结和推荐


    WR-PHD 2.00mm SMT 直插式双排底部进线插座头 是一款性能卓越、坚固耐用的连接器产品,适用于广泛的电子设备。其高性能、广泛的应用范围和全面的技术支持使其成为市场上非常有竞争力的产品。因此,强烈推荐此产品用于需要高可靠性的应用场景。

621314242921参数

参数
额定电流 2A
间距-配接 2mm
颜色 -
类型 Bottom or Top Entry,Push-Pull,Receptacle
排数 2
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 -
针脚数 14pin
通用封装 SMD,P=2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

621314242921厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

621314242921数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 插座/母插口 WURTH 621314242921 621314242921数据手册

621314242921封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.0562
10+ ¥ 14.8211
50+ ¥ 13.833
100+ ¥ 13.833
库存: 60
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.05
