691304100008

厂牌: WURTH
产品描述: Wurth Elektronik 3.5mm间距8p插拔式接线端子 插头, WR-TBL系列, 2.5 kV 交流, 300 V 交流, 焊接, 绿色
供应商型号: 3767089
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691304100008

691304100008概述

    # WR-TBL Series 3041 技术手册

    产品简介

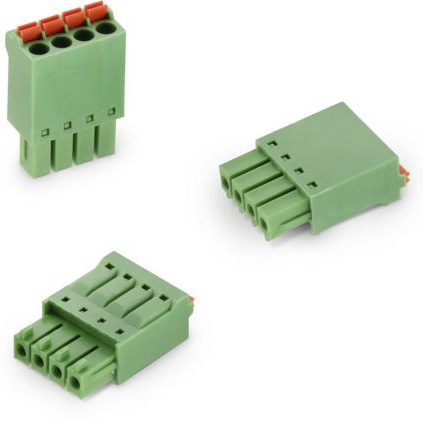

    WR-TBL系列3041是一款专为通用电子产品设计的电子连接器组件。这类组件主要适用于各种普通电子设备中,用于实现电线间的可靠连接。其独特的螺母式插头和垂直电缆入口设计使其在多种设备中得到了广泛应用。

    技术参数


    尺寸
    - 高度(End 1):7.8±0.30 mm, 6.6±0.30 mm, 21.1±0.30 mm
    - 厚度:2.1 mm, 3.5 mm
    - 长度(L):28.7±0.20 mm
    - 引脚间距(Pitch P):3.5 mm
    材料属性
    - 绝缘材料:PA66
    - 阻燃等级:UL94 V-0
    - 绝缘颜色:绿色/橙色
    - 接触材料:铜合金
    - 接触镀层:锡
    - 弹簧材料:不锈钢
    电气特性
    - 额定电流:12 A
    - 工作电压:300 V (AC)
    - 耐压强度:2500 V (AC),持续1分钟
    - 接触电阻:最大20 mΩ
    - 导线范围:实心导线(AWG):16至24;实心导线(mm²):1.31至0.205;绞合导线(AWG):16至24;绞合导线(mm²):1.31至0.205
    工作环境
    - 操作温度:-40°C 至 +105°C

    产品特点和优势


    WR-TBL系列3041具有以下特点和优势:
    - 安全合规:RoHS认证、REACh认证和cULus认证。
    - 耐热性:能够在极端温度环境下稳定工作。
    - 高可靠性:提供出色的电气连接性能,确保设备的长期稳定性。
    - 易于安装:无需工具即可快速安装。

    应用案例和使用建议


    应用案例
    WR-TBL系列3041适用于各类家用电器、办公自动化设备、工业控制设备等场景。由于其设计紧凑、连接可靠,可有效提升设备的整体性能。
    使用建议
    - 确保在规定的温度范围内使用。
    - 避免接触腐蚀性物质或水分,以防损坏组件。
    - 在清洗时采用推荐的清洁剂,避免过度施力。

    兼容性和支持


    WR-TBL系列3041仅适用于一般电子设备,不适用于对安全性要求极高的应用场合。如果需要在高安全要求的场合下使用,需与厂商签订特定协议。Würth Elektronik eiSos GmbH & Co. KG提供了详尽的技术文档和客户支持,以帮助用户正确使用和维护该产品。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:接触电阻过高。
    - 解决方案:检查导线截面是否符合要求,确保连接紧密无松动。

    2. 问题:耐压测试失败。
    - 解决方案:检查连接器是否符合规定的额定电压,确认安装过程中没有损坏。

    总结和推荐


    WR-TBL系列3041凭借其卓越的电气性能、良好的环境适应性和高度的安全性,成为适用于多种电子设备的理想选择。建议在非关键安全领域的通用电子设备中使用,能够显著提高系统的可靠性和耐用性。强烈推荐购买并使用该产品。

691304100008参数

参数
长*宽*高 28.7mm*7.8mm*21.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691304100008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691304100008数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691304100008 691304100008数据手册

691304100008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 61.5003
10+ ¥ 55.1042
25+ ¥ 55.1042
50+ ¥ 54.1202
100+ ¥ 54.1202
200+ ¥ 54.1202
库存: 84
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 61.5
